Правильная установка стропильной системы

Начало монтажа

С чего же начинается стропильная система? Для начала необходимо сделать прочную основу или «фундамент» для всей конструкции. Для этой задачи применяется в основном деревянный брус размерами 150х100 мм (при необходимости, можно использовать и более мощный брус). Эта основа ещё называется мауэрлат.

Дерево должно быть обязательно обработано средствами, позволяющими сохранить форму бруса максимально долгое время и при этом иметь неблагоприятную среду обитания для различных видов насекомых. Перед началом монтажа мауэрлата необходимо обеспечить гидроизоляцию по всему периметру стены. Некоторые обходятся и без этого, но, как показывает практика, 1-2 слоя рубероида никогда лишними не будут.

Брус необходимо выложить по всей длине здания (фронтон – фронтон) и в некоторых случаях по ширине (там, где кирпичный фронтон не предусмотрен). Затем необходимо провести точные замеры по горизонтали с помощью водного уровня, и по ширине – если здание имеет форму прямоугольника. Расстояние между брусом должно быть одинаковым по всей длине здания. Не приступайте к следующим этапам, не убедившись в идеальной ровности Вашей основы. Иначе в итоге будут перекосы, отсутствие симметрии и так далее.

После замеров необходимо надёжно стянуть (закрепить) мауэрлат непосредственно к зданию, а также между собой. Для крепления используются длинные анкера. Определяем в скольких точках будем крепить брус к стене, размечаем, и с помощью перфоратора делаем отверстие для анкера. После чего вставляем и затягиваем анкер очень туго. Для скрепления дерева между собой (по углам здания), обычно используют скобы, изготовленные из арматуры с заточенными концами.

Очень важно после окончания вышеописанных этапов ещё раз перепроверить все замеры, так как при закреплении мауэрлата возможны некоторые изменения. Если Вам необходимо будет равнять конструкцию, смело используйте в качестве подложек обрезки доски. После стяжки болтами их можно будет убрать.

Окончательным этапом монтажа мауэрлата является его укрепление распорками. Подготовьте бруски размерами 30-50 см, их края должны быть обрезаны под 45 градусов. Установите их на всех углах там, где брус примыкает друг к другу.

Следующим этапом монтажа стропильной системы является сборка каркаса из деревянного бруса. Это основа Вашей будущей кровли. Обязательно обращайте внимание на соблюдение точности всех размеров при установке стропил и опоры, а также соединительных элементов.

Начинать этот этап необходимо с заготовки стропил, вспомогательных элементов крепления. Симметрия должна быть по максимуму соблюдена. Для монтажных работ будет очень кстати воспользоваться передвижными лесами. Они необходимы для работ под коньком кровли, а также помогут при утеплении. Если рассмотреть обычную двухскатную кровлю, то монтаж необходимо начинать с боковых (фронтонных) сторон.

Монтаж первых стропил

После того, как Вы заранее подготовили стропила необходимых размеров, выставляется первая пара стропил. Это должна быть самая крайняя пара на фронтонной части. Для точности рекомендуется взять рейку, длина которой будет соответствовать желаемой высоте ската. Длина рейки должна быть с запасом минимум в 0,5 метра. Это будет своего рода линейка, с помощью которой Вы сможете отмерять одинаковое расстояние от низа до точки пересечения стропил в области конька. Выполнить это нужно на обоих фронтонах.

Выставив и закрепив боковые стропила, необходимо натянуть монтажную нить, которая будет крепиться от первой пары стропил, пересекая всю длину кровли, и закреплена ко второй паре стропил. Нить должна проходить под точкой, где стропила пересекаются, а не сверху. Ещё одну нить обязательно нужно натянуть между нижними частями стропил, создав при этом плоскость, на которую Вы сможете ориентироваться при установке следующих стропил. Убедившись в том, что Вы сделали всё правильно, можно смело приступать к монтажу остальных стопил.

Установите их таким же способом, как и предыдущие. Расстояние между каждой парой стропил должно составлять 1 метр. В некоторых случаях это может быть и 1,1 метра. Внимательно следите, чтобы все стропила были выставлены строго по нитям. Если необходимо немного приподнять брус – подложите под него подложку, если же наоборот стропило задевает нить в нижней части, необходимо «подрубить» или само стропило, или же мауэрлат.

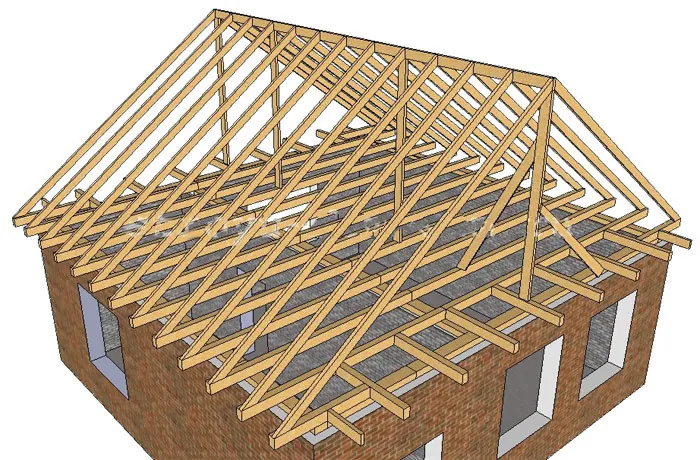

Выставленные стропила

Также многие строители рекомендуют делать подкладки из рубероида в местах соприкосновения между мауэрлатом и стропилом.

Не рекомендуется закреплять стропила намертво в процессе их выставления и подгонки. Лучше это сделать уже после того, как Вы будете уверены в том, что выставлено все идеально.

Когда стропила будут выставлены, их необходимо будет укрепить. Для этого используется тот же брус, что и для основных стропил. Так называемые распорки устанавливаются в вертикальном положении. Отмерьте по длине стропила от точки соприкосновения мауэрлата и стропила вверх к коньку 1 метр и поставьте метку. Затем поставьте к этой отметке заранее приготовленный брус длиной до 1,5 метра в вертикальном положении таким образом, чтобы верх бруска совпадал с меткой, а низ упёрся в пол. На будущей опоре отметьте карандашом линию по нижней части стропила.

Опора под стропила

Таким образом Вы получаете отметку на опоре под тем углом, под которым необходимо будет его обрезать. После этого распорку можно будет установить и закрепить. Эту процедуру выполняют на каждой стропиле.

Также существует ещё одна очень важная распорка в верхней части стропильной системы. Там, где стропила соединяются в коньковой области каркаса отмерьте по внутренней части каждого бруска по 50 см и поставьте метки. Таким же методом, как и с вертикальными опорами, отмерьте необходимый угол, обрежьте брусок и вставьте между стропилами, закрепив его гвоздями.
