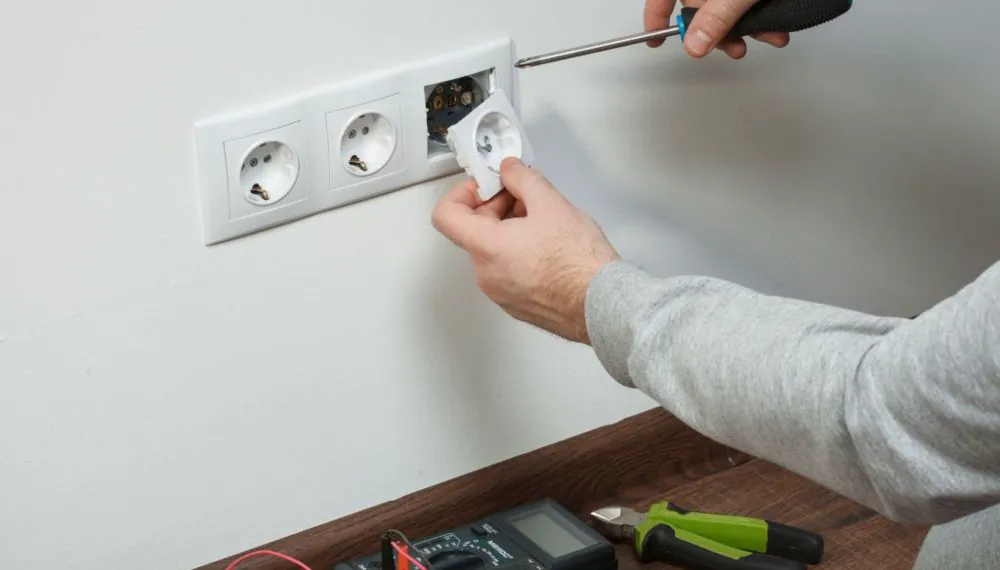

Ставим дополнительную розетку

Увеличение количества розеток – это задача, которую можно легко решить самостоятельно

Обсуждение: 1
5200

Всё, что Вам нужно, – необходимые инструменты, материалы и новая розетка. В этом руководстве мы подробно расскажем о том, как установить дополнительные накладные розетки. Попутно мы познакомим Вас с интересной информацией и советами.



Инструменты и материалы

Прежде, чем приступить к работе, подготовим инструменты, которые понадобятся:

  1. Молоток.
  2. Электродрель.
  3. Электрическая ударная дрель с победитовым наконечником.
  4. 6-миллиметровое сверло для молотковой дрели.
  5. Крестовая отвёртка.
  6. Отвёртка с плоским наконечником.
  7. Нож шириной 3-4 мм для резки и зачистки электрических проводов.
  8. Бокорезы.
  9. Кусачки для резки проводов.
  10. Ножовка или другой инструмент с мелкими зубьями.
  11. Фазовый детектор (также известный как щуп или индикатор).
  12. Карандаш и уровень для разметки.

Дополнительно приведены материалы, необходимые для выполнения проекта:

  1. Провода ППВ-2х1,5 или ППВ-3х1,5, в зависимости от того, требуется ли для новой розетки заземление.
  2. Кабельный канал (также известный как кабельный канал) сечением 10x20 мм. Убедитесь, что его длина равна или больше расстояния между существующей и новой розетками.
  3. Саморезы (минимальная длина 35 мм) с дюбелями (6 мм) – по одному комплекту на каждые 30 см длины кабель-канала.
  4. Ещё два самореза с дюбелями для крепления новой розетки.



Порядок работы

Теперь перейдём к процессу установки новой розетки.

Открутите винт на крышке розетки и отсоедините её от механизма.

Расположите механизм розетки на стене, где Вы решили установить новую розетку. Отметьте на стене монтажные отверстия с помощью карандаша.

С помощью уровня проведите прямую линию (горизонтальную или вертикальную) от места установки новой розетки до места установки существующей.

Снимите крышку с кабель-канала и отрежьте её на длину, равную расстоянию между новой и существующей розеткой, в идеале с помощью бокорезов или ножовки.

Просверлите отверстия без использования ударного режима в нижней части кабель-канала. Сделайте два отверстия на расстоянии 5 см от концов и дополнительные отверстия через каждые 30 см по всей длине.

Установите кабель-канал на стену, выровняв его по ранее проведённой линии. Через отверстия в кабельном канале наметьте карандашом места расположения будущих отверстий для дюбелей в стене.

С помощью дрели с ударным режимом создайте в стене необходимые отверстия для крепления розетки и кабель-канала. Глубина отверстий должна быть не менее длины шурупов, которые будут закреплять их дюбелями. Если стена выполнена из бетона, то вместо дрели целесообразно использовать перфоратор.

Вставьте дюбели в отверстия в стене и при необходимости постучите по ним молотком, чтобы они оказались заподлицо с поверхностью стены.

С помощью отвёртки закрепите новый механизм розетки на стене с помощью саморезов и дюбелей, вставленных в монтажные отверстия. В завершение закрепите крышку розетки.

Отрегулируйте длину кабель-канала таким образом, чтобы он точно соответствовал расстоянию между существующей и новой розетками. Подрежьте его соответствующим образом ножовкой.

Закрепите кабель-канал на стене с помощью саморезов и дюбелей через предварительно размеченные отверстия.

Отрежьте провод по длине кабель-канала, прикреплённого к стене, плюс ещё 20 см.

С помощью ножа надрезать изоляцию провода с одного конца на глубину 10 см. Снимите изоляцию с жилы каждого провода, оставив открытым примерно 1 см.

Временно снимите крышку с новой розетки.

Уложите провод в кабель-канал так, чтобы зачищенные жилы были обращены к новой розетке. Если розетки не требуют заземления, используйте провод ППВ-2х1,5. Для заземлённых розеток необходим трёхжильный провод ППВ-3 х 1,5.

С помощью крестообразной или плоской отвёртки ослабьте винтовые зажимы на новом механизме розетки. Вставьте зачищенные концы каждого провода в соответствующие клеммы. Если розетка требует заземления, подключите зачищенный конец среднего провода к клемме заземления.

Надёжно закрепите концы проводов в клеммах, затянув винты до упора.

Дважды проверьте, что зачищенные жилы проводов не соприкасаются друг с другом. Если обнаружены нежелательные контакты, устраните их.

Аккуратно вырежьте отверстие для провода в нижней части новой крышки розетки, используя нож или бокорезы.

Установите крышку розетки на место, убедившись, что она полностью закрывает механизм розетки и оголённые жилы провода.

Обрежьте излишки прикреплённой к стене крышки кабельного канала в соответствии с длиной кабель-канала. С лёгким нажимом совместите начало крышки с краем кабельного короба и постепенно вдавите её в паз по всей длине. Правильно установленная коробка надёжно скроет провод, соединяющий розетки.

Отключите электропитание всего дома или квартиры, опустив рычаг автоматического выключателя или вынув предохранитель.

Убедитесь в отсутствии электричества в существующей розетке, к которой будет подключена новая розетка, с помощью фазового детектора. Вставьте рабочий конец зонда, напоминающий отвёртку, одновременно в оба гнезда существующей розетки. Фазовый детектор не должен показывать наличие электричества (не должен светиться красным светом).

Убедившись в отсутствии электричества в существующей розетке, снимите её крышку, открутив соответствующий винт на её передней поверхности.

Ещё раз убедитесь в отсутствии электричества в клеммах розетки, непосредственно прикоснувшись наконечником фазового детектора к клеммам.

Приступать к работе с существующей розеткой можно только при полном отсутствии электричества на её клеммах.

С помощью отвёртки ослабьте винты на клеммах существующей розетки, освободив место для ввода проводов. Как правило, каждый винт рассчитан на две жилы провода, поскольку один провод обычно уже подключён к розетке.

Обрежьте лишнюю проволоку, выступающую из кабеля, до такой длины, чтобы зачищенные жилы выходили за пределы обрезанного конца на 2-3 см. Таким образом, жилы провода будут полностью закрыты крышкой розетки.

Зачистите изоляцию провода по всей длине от его конца до кабеля. Зачистите изоляцию на каждой жиле провода на глубину 1 см.

Вставьте зачищенные концы проводов в соответствующие клеммы. Подключите среднюю жилу, если это трёхжильный провод, к клемме заземления, которую Вы открутили ранее.

Закрепите концы проводов в клеммах, затянув винты до упора.

Убедитесь, что зачищенные жилы проводов не соприкасаются друг с другом. При обнаружении таких контактов устраните их.

Установите крышку существующей розетки и закрепите её винтами, убедившись, что все провода и механизм розетки полностью скрыты.

Восстановите электропитание в доме или квартире, включив автоматический выключатель или установив на место ранее извлечённый предохранитель.

Проверьте работоспособность новой розетки, подключив к ней какой-либо электроприбор, желательно настольную лампу, чтобы убедиться в её исправности.



Подведём итоги

В стандартные электрические розетки можно безопасно подключать бытовые электроприборы мощностью до 1 кВт без заземления или до 2 кВт с заземлением. Соблюдая эти меры предосторожности, можно легко увеличить количество электрических розеток и повысить функциональность помещения.
