Пошаговое руководство для заделки в Вашем жилище дефектов в штукатурке, кирпиче и бетоне
Трещины в строительных конструкциях – серьёзный сигнал о нарушении технологических процессов или изменении напряжённо-деформированного состояния здания. С этой проблемой хотя бы раз в своей практике сталкивался каждый прораб, отделочник или владелец частного дома. Однако подход к устранению повреждений не может быть универсальным: технология заделки зависит не только от ширины раскрытия, но и от материала основания. Рассмотрим детальные алгоритмы восстановления трёх основных типов поверхностей: цементно-песчаной и гипсовой штукатурки, несущей кирпичной кладки и бетонной стяжки пола.
Восстановление целостности штукатурного слоя
Трещины на оштукатуренных стенах и потолках встречаются чаще всего. Как правило, их появление связано не с катастрофическими деформациями стен, а с банальными ошибками на этапе отделки. Наиболее частые причины – это пренебрежение грунтованием поверхностей, работа по переувлажнённому или, наоборот, пересушенному основанию, а также нарушение водоцементного отношения при замешивании раствора. Если мастер поленился тщательно очистить стену от пыли или отмерил избыточное количество воды, делая смесь более удобоукладываемой, но менее прочной, появление паутины усадочных трещин становится лишь вопросом времени.

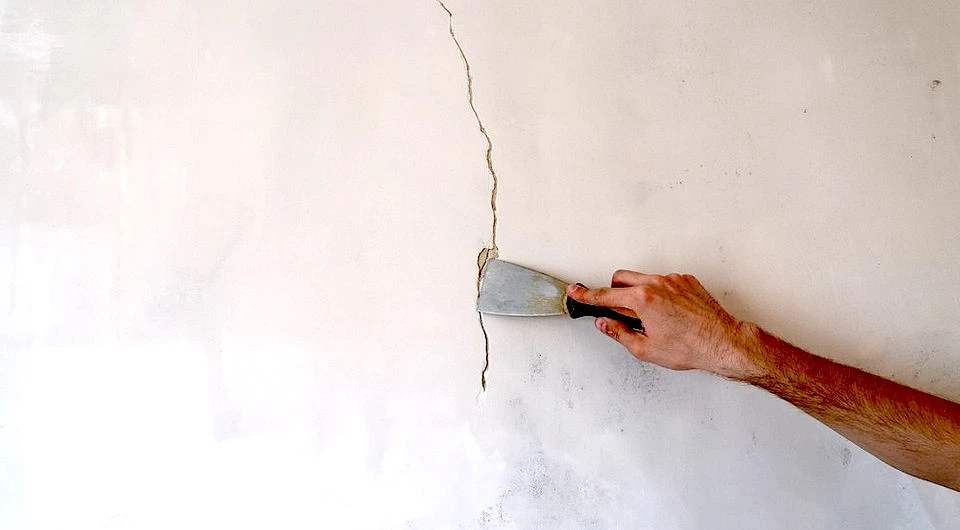

Ремонт штукатурки не требует сложного оборудования, но настоятельно требует скрупулёзной подготовки. Первым этапом идёт расшивка дефекта. Нельзя просто намазать трещину свежим раствором поверх старого – это даст временный эффект на пару недель. Необходимо взять металлический шпатель или узкое зубило и пройтись вдоль всей полости, удаляя все крошащиеся, отслоившиеся фрагменты. Края повреждения должны быть срезаны под углом, чтобы образовалась V-образная выемка. Если этого не сделать, тонкий слой новой штукатурки быстро отслоится из-за отсутствия сцепления с гладкими краями старого покрытия.
После механической зачистки наступает критически важный этап обеспыливания. Для удаления мелкодисперсной фракции лучше всего использовать строительный пылесос с узкой насадкой. Если его нет, придётся несколько раз пройтись по углублению жёсткой кистью с длинной щетиной. Следующий шаг – обильное увлажнение. Сухая старая штукатурка ведёт себя как губка: она моментально вытягивает влагу из свежего ремонтного состава, не давая цементу или гипсу набрать марочную прочность. Поэтому полость необходимо тщательно смочить водой при помощи пульверизатора или мокрой кистью, причём сделать это дважды с интервалом в 5 минут, дожидаясь полного впитывания первой порции.
Для замешивания ремонтной смеси лучше использовать тот же состав, что и для базовой штукатурки. Если трещина неширокая (до 5 мм), можно обойтись финишной шпаклёвкой. При заделке крупных разломов (от 1 до 5 см) потребуется густой цементно-песчаный раствор. Важный нюанс: чтобы замедлить схватывание штукатурной массы и дать ей возможность проникнуть в мельчайшие поры старого основания, добавьте в воду для замеса столовую ложку обычного уксуса на литр воды. Кислота слегка затормаживает гидратацию цемента, что особенно актуально при больших объёмах ремонта.
Заполнение углубления производится шпателем с усилием, чтобы выдавить лишний воздух из пустот. Смесь накладывается с небольшим избытком, поскольку после высыхания неизбежна усадка. После полного отверждения (не ранее, чем через 24 часа для гипса и 72 часов для цемента) излишки снимаются теркой или наждачной бумагой средней зернистости. Завершающий этап – финишное ошкуривание и обеспыливание перед окраской. Важно помнить: если не замочить трещину перед заделкой и не подождать полного высыхания заплатки перед шлифовкой, ремонт придётся повторять, так как внутренние напряжения в слоях останутся высокими.
Кирпичная кладка: диагностика и капитальные меры
Появление щелей в кирпичной стене – это радикально иная ситуация, нежели дефект штукатурки. Если вы видите разрыв непосредственно в теле кирпича или по швам кладки, это свидетельствует о подвижках конструкции. Причинами служат просадка фундамента вследствие вымывания грунта, недостаточная глубина заложения основания, превышение расчётных нагрузок от перекрытий или использование некачественного, морозостойкого кирпича, разрушенного циклами замерзания. В отличие от косметического ремонта, здесь первоочередной задачей является не устранение щели, а стабилизация геометрии стены.
Прежде, чем браться за раствор и арматуру, необходимо провести наблюдение за динамикой разрушения. Самый достоверный и бюджетный способ – установка маячков. Нарежьте обычную офисную бумагу или тонкий медицинский гипс полосками шириной 3-4 сантиметра. Наклейте их поперёк трещины на силикатный клей или густой крахмальный клейстер в трёх местах: у начала, в центре и у окончания разлома. Дата нанесения обязательно фиксируется. В течение последующих 5-6 недель ежедневно осматривайте состояние этих индикаторов. Если бумага осталась целой, края не сместились относительно друг друга – процесс деформации завершён, можно приступать к заделке. Если же маячок разорвало или перекосило – значит, фундамент продолжает оседать, и цементирование щели бессмысленно. В этом случае необходим вызов инженеров-геотехников для усиления основания, и только после этого допускается ремонт стен.
Когда установлено, что трещина стабильна, выбор метода ремонта определяется её шириной. Повреждения раскрытием до 10 миллиметров считаются малыми. Их технология заделки схожа с штукатурной, но исключает этап финишного шпаклевания. Трещину очищают от пыли, камней и остатков старого цемента, обильно смачивают водой. Затем плотно заполняют стандартным цементно-песчаным раствором в пропорции 1:3 (цемент М500 и мытый песок). Для лучшего проникновения в узкий зазор в смесь добавляют пластификатор или немного жидкого мыла. Затирку шва ведут вровень с плоскостью стены, без избытка, так как последующее ошкуривание кирпича недопустимо.
Если же ширина разлома превышает сантиметр, речь идёт о серьёзной потере несущей способности. Просто залить такую полость раствором нельзя – усадка и температурные расширения приведут к тому, что монолит выпадет из паза. Здесь требуется армирование. Самым надёжным и проверенным способом является установка стальных стягивающих скоб. Из прутка арматуры диаметром 8-10 миллиметров сгибают П-образные или Z-образные скобы. Перпендикулярно направлению трещины с двух сторон от неё дрелью с победитовым сверлом бурят гнёзда глубиной 5-7 сантиметров. Расстояние между соседними скобами по вертикали не должно превышать 25 сантиметров.
Перед установкой металлические элементы необходимо защитить от коррозии. Покрытие горячей оцинковкой или специальным антикоррозионным лаком обязательно, поскольку внутри стены неизбежно присутствует конденсатная влага. Скобы забиваются в просверленные отверстия, после чего сама трещина заполняется цементно-песчаным составом с добавлением мелкораздробленного кирпича или щебня фракции 2-5 мм. Эта добавка снижает усадку и повышает марочную прочность бетона. Только после отверждения этого раствора производится финишная расшивка шва.
В ситуациях, когда разлом проходит насквозь по всей толщине стены и кирпичи имеют видимые смещения, локальное армирование бессильно. Это уже не трещина, а аварийный разрыв. Единственным инженерным решением становится частичный разбор кладки. Повреждённый участок освобождают от кирпичей, очищают постели и вертикальные швы, после чего закладывают новый блок свежим кирпичом и раствором. Выполнять такую операцию в одиночку крайне опасно. Необходимо установить временные разгружающие стойки, поддерживающие перекрытия, а перед разборкой убедиться, что эта операция не вызовет цепную реакцию обрушения смежных конструкций. Консультация профильного инженера-строителя в данном случае обязательна. После завершения любого из видов ремонта, будь то скобы или перекладка, осмотр состояния маячков продолжается ещё в течение двух месяцев – это позволяет убедиться в правильности выбранной тактики.
Бетонные стяжки и монолиты: усадка и инъекции
Бетонные поверхности, в отличие от кирпича, редко страдают от динамических нагрузок. Основная причина трещин в стяжках пола и монолитных перекрытиях – это усадочные процессы и ускоренное испарение влаги с поверхности. Если ширина повреждений не превышает одного миллиметра, специалисты рекомендуют вовсе не предпринимать никаких действий. Более того, это явление носит название «самозалечивание»: карбонизация бетона и накопление солей в порах приводят к тому, что мелкие разрывы затягиваются самостоятельно в течение нескольких циклов увлажнения и высыхания. Однако, как только ширина раскрытия переваливает за 2-3 миллиметра, пассивное наблюдение становится опасным – в полость будет проникать вода, которая при замерзании расширит трещину до критических размеров.
Ремонт узких повреждений (до 3 мм) требует предварительной подготовки, которая называется расшивкой. Зубилом или отрезным кругом болгарки (алмазным диском) щель расширяют до ширины порядка 5 миллиметров. Это делается для того, чтобы ремонтный состав мог свободно проникнуть вглубь массива, а не застыл поверхностной плёнкой. Глубину прорезания необходимо увеличить на 10-15 мм, чтобы обеспечить надёжное сцепление с «живым» бетоном. После этого из паза удаляют крошево и бетонную пыль, а затем промывают углубление струёй воды под давлением. Остатки влаги удаляют ветошью или сжатым воздухом – стенки должны быть влажными, но без луж на дне.
Для армирования узких желобов отлично подходит тонкая стальная проволока толщиной 1,5-2 мм. Её нарезают кусочками, равными длине трещины, и утапливают на дно расшивки. Проволока работает как фибра, принимая на себя растягивающие напряжения.
Ключевой момент – состав ремонтной смеси. Стандартный магазинный раствор на основе портландцемента подходит не всегда. Оптимальной самодельной рецептурой для заливки является следующий состав: на одну часть портландцемента М400 берут три части мелкозернистого песка и три части чистой воды. Многие мастера допускают ошибку, пытаясь сделать раствор густым, как тесто. Напротив, для бетонных заливок требуется пластичная, текучая масса. Чтобы придать смеси необходимую эластичность и улучшить адгезию к старому цементному камню, в воду для затвердения добавляют эмульсию ПВА из расчёта 50 граммов клея на литр воды. Это связующее вещество препятствует быстрому высыханию и микрорастрескиванию заплатки.
При заливке раствора в расшивку необходимо формировать небольшой валик, возвышающийся над уровнем пола на 2-3 миллиметра. Это делается сознательно, поскольку цементный камень неизбежно даст усадку в процессе гидратации. Через сутки, когда бетон схватится, излишек снимают шлифовальной машинкой с чашечным кругом или затирают тёркой до полного выравнивания плоскости.
Для трещин с раскрытием более 10 миллиметров технология усложняется. Здесь, как и в кирпичной кладке, необходимо устанавливать поперечные стягивающие скобы. Однако в бетонной стяжке их обычно ставят с внешней стороны (сверху), утапливая в предварительно высверленные штробы, чтобы не создавать препятствий для напольного покрытия. Заливку такого крупного дефекта производят не за один раз, а поэтапно. Первый слой раствора заливают на треть глубины, дают ему вылежаться 2-3 часа (для начала усадки), затем добавляют вторую порцию, и так до полного заполнения. Такой подход исключает образование раковин и внутренних пустот.
Существует и альтернативный, дорогостоящий путь – использование эпоксидных или акриловых ремонтных составов. Они продаются в виде двухкомпонентных систем и отличаются высокой прочностью на сжатие и растяжение, а также нулевой усадкой. Например, упаковка эпоксидной смолы весом 600 граммов обходится приблизительно в 1.200 рублей. Это экономически оправдано при ремонте ответственных гидротехнических сооружений или высоконагруженных промышленных полов. Для бытовых нужд в частном доме разумнее придерживаться классической цементной технологии, усиленной армирующими элементами. Помните: в бетонных работах тщательная подготовка и увлажнение основания значат больше, чем выбор бренда сухой смеси. Только соблюдение всех этапов – от расшивки до финишной шлифовки – гарантирует, что через месяц Вы не увидите новую паутину вокруг отремонтированного участка.
ВИДЕО:
Подписывайтесь на За-Строй.РФ в МАХ
При полном и/или частичном копировании данного материала, для последующего размещения его на стороннем ресурсе, обратная, индексируемая ссылка на источник обязательна!
