Устройство защитного заземления для вашего дома

Как обезопасить себя и домашнюю систему энергоснабжения от возможных рисков

Обсуждение: 1
5572

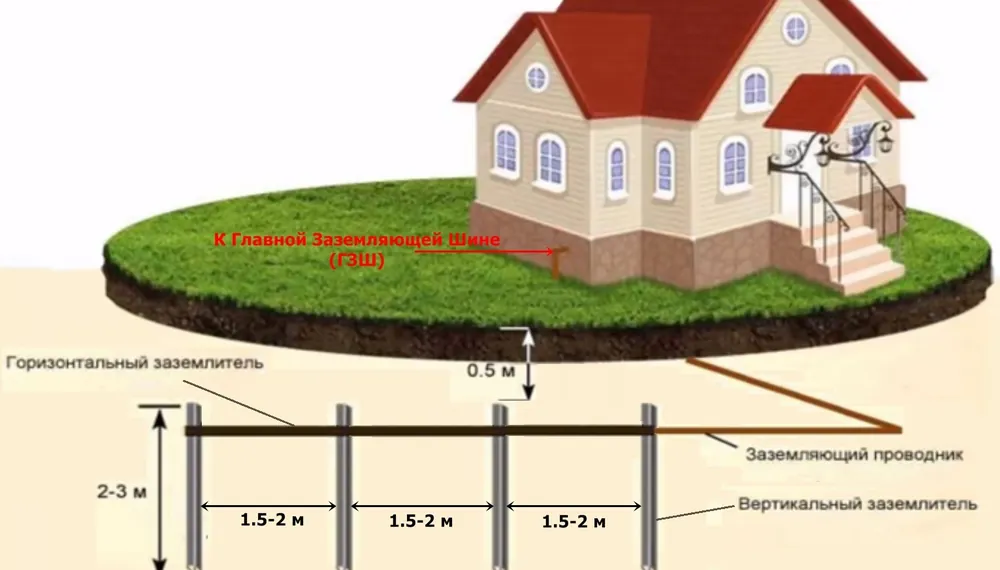

При любом загородном строительстве важно делать заземление. Контур заземления в частном доме, это конструкция из соединённых между собой металлических электродов (горизонтальных и вертикальных стержней), закопанных в землю. Проще говоря, заземление – электрическое соединение электрооборудования, оснащённого заземляющим устройством (контуром), для безопасного отвода тока в грунт. Таким образом, например, при работе со сварочным аппаратом не будут выбивать автоматы и соответственно портится электропроводка.



От чего может зависеть контур заземления

Перед тем как начать выполнение работ по заземлению оборудования, следует провести необходимые замеры величины сопротивления контура заземления. Расчёт выполняется для каждого элемента отдельно, после чего происходит суммирование всех показателей в единую величину. Стоит отметить, что зачастую расчётные показатели отличаются от фактических из-за того, что в земле на различной глубине находится разный грунт с отличающимися показателями сопротивления, которые подсчитать весьма сложно.

Сопротивление контура заземления загородного дома рассчитывается, исходя из формулы «R= R1/ Ki*N». Аббревиатура расшифровывается так:

  • R1 – является сопротивлением одного конкретного электрода.
  • Кi – коэффициент, который характеризует нагрузку всей электрической цепи.
  • N – сумма электродов для заземления.

Стоит отметить, что самым благоприятным грунтом для выполнения заземления частного дома будет служить чернозём или глинистая почва. Не рекомендуется заниматься монтажом заземления от поражения электрическим током в каменистом грунте.

Для того, чтобы правильно измерять сопротивление почвы и металлосвязи, следует воспользоваться специальными приборами, такими как: электроиндукционный ручной мегомметр или ПКП-3. Измеряемые параметры металлосвязи должны составлять не более 0,1 Ом, а значение растекания электрического тока в почве на расстоянии 12-ти метров не должно превысить 4 Ом. Для получения точных показателей измерения стоит хорошо очистить электроды от ржавчины и грязи, а затем погрузить их в грунт на глубину 0,7-0,9 метра.

Итак, на основе приведённой информации можно сделать заключение, что сопротивление контура заземления в доме зависит от таких условий:

  1. Вид и состояние грунта, в котором будет устанавливаться заземление.
  2. Глубина, на которую будут погружать контур заземления.
  3. Количество электродов.
  4. Материала металлосвязи и их сопротивления.

Эти параметры нужно обязательно учитывать и соблюдать.



Устройство заземления для частного дома

Для правильного выполнения заземления дома в частном секторе создаётся контур замкнутого типа, который включает в себя комплект электрических проводников различных модификаций, подключённых к электроприбору. По нормам безопасности контур создаётся правильной геометрической формы в виде равностороннего треугольника, все элементы конструкции, при этом рекомендуется соединять при помощи сварки.

Полная система заземления состоит из:

  • заземлителей – это установленные в земле элементы из материала с высокой степенью проводимости. Исходя из наших климатических условий, в зимнее время года часть электрода длинной в 60 сантиметров должна находиться в земле и не подвергаться замерзанию. Именно для этого длина данного элемента конструкции должна быть 250-300 сантиметров, что является достаточной для достижения поставленной задачи;
  • металлосвязи – прочно закреплённой металлической конструкции, которая обеспечивает соединение верхних частей заземлителей.

Для изготовления контура лучше всего использовать классическую сталь или сталь, покрытую медной оболочкой, которая способна увеличить срок службы контура и предотвратить влияние коррозии на показатели его проводимости.



Основные требования к заземлению частного дома

Для достижения нормативных показателей сопротивления рекомендуется применение полых труб и прямоугольного или углового профиля. После монтажных работ к уже готовому контуру заземления предъявляют следующие требования:

  • допускается применение проводов и других элементов большего сечения от тех, которые были определены расчётным методом, но, ни в коем случае, не допускается применение уменьшенных вариантов;
  • место, где будет располагаться заземление, должно быть изолированным от постороннего доступа;
  • все наружные элементы заземления следует выделить при помощи краски яркого цвета, дабы устранить случайное воздействие на них человеческого фактора.

Крайне не рекомендуется игнорировать эти требования, иначе могут возникнуть достаточно существенные проблемы!



Качественное устройство заземление для дома

Как правило, устройство заземления в частном доме выполняется пошагово. Заземление для частного сектора производится в несколько этапов:

  1. Подготовительного – выбор участка.
  2. Земляные работы – главной задачей является создание треугольной канавы с равными сторонами. Основная траншея должна начинаться не ближе, чем на 100 сантиметров от фундамента частного дома, при этом её глубина составляет 150 сантиметров, а ширина должна быть достаточной для проведения дальнейших монтажных сварочных работ.
  3. Установка электродов в грунт проводится в каждой вершине треугольника на глубину 300 сантиметров. Для удобной работы следует использовать кувалду, крайне не рекомендуется последующая деформация железных электродов во время данного процесса.
  4. Монтаж электродов – выполняется при помощи стальной полоски шириной в 40 миллиметров и толщиной 4 миллиметра, на конце которой будут закреплены резьбовые соединения (рекомендуется использовать класса м80 или м100). При помощи многожильного медного провода осуществляется соединение резьбовой части пластины с клеммой распределительного щитка.
  5. Подключение заземления к распределительному щитку и разводка заземляющего провода в зависимости от схемы внутри помещения – на окончание медного провода следует закрепить при помощи пайки круглую клемму, которая позволит увеличить долговечность и качество данного соединения.
  6. Сверление отверстий в стене для подвода токоотводящей пластины.
  7. Проверка заземления для частного дома осуществляется при помощи омметра, как писалось ранее, данный показатель не должен превосходить 4 Ом.

Окончательное завершение земляных работ можно начинать только после полной проверки системы.



Заключение

На самом деле контур заземления в загородном доме является важным процессом. Поэтому для изготовления этой системы рекомендуется использовать новый качественный материал, который может отвечать всем нормам, предъявляемым для конструкции подобного рода. Кроме того, целесообразно не делать самостоятельно, если нет соответствующих знаний – лучше доверить процесс специалисту.
