Надёжная фиксация: профессиональные способы соединения проводов в электромонтаже

Качественный электромонтаж невозможен без создания надёжного переходного сопротивления. Правильное соединение предполагает обеспечение плотного контакта между двумя соприкасающимися токопроводящими поверхностями. Любое пренебрежение технологией ведёт к разрушению изоляционного слоя, возникновению короткого замыкания, критическому нагреву жилы и, как следствие, её возгоранию.

Чтобы соединить два проводника правильно, необходимо учесть материал жилы (алюминий, медь, сталь или её сплавы), тип кабеля (одно- или многожильный), соответствие сечений, а также условия эксплуатации – помещение или открытая улица. Все спорные моменты регламентированы сборником «Правила устройства электроустановок» (ПУЭ). Строгое соблюдение требований безопасности обязательно: любые манипуляции проводятся только на полностью обесточенной сети.

Подготовка проводов к работе

Независимо от выбранной методики, перед тем как соединить проводники, их нужно подготовить – удалить изоляционный слой. Для этого кабель укладывают на ровное основание (доску, верстак), прижимают пальцем и монтёрским ножом аккуратно вдавливают лезвие в изоляцию, контролируя усилие, чтобы жила осталась невредимой. Осторожно поворачивая кабель, выполняют круговой надрез и стягивают оболочку. Для ускорения процесса электрики используют стриппер – механическое или автоматическое приспособление, которое исключает риск надреза металла. Только после зачистки приступают к формированию контакта.

Клеммные колодки: простота за небольшие деньги

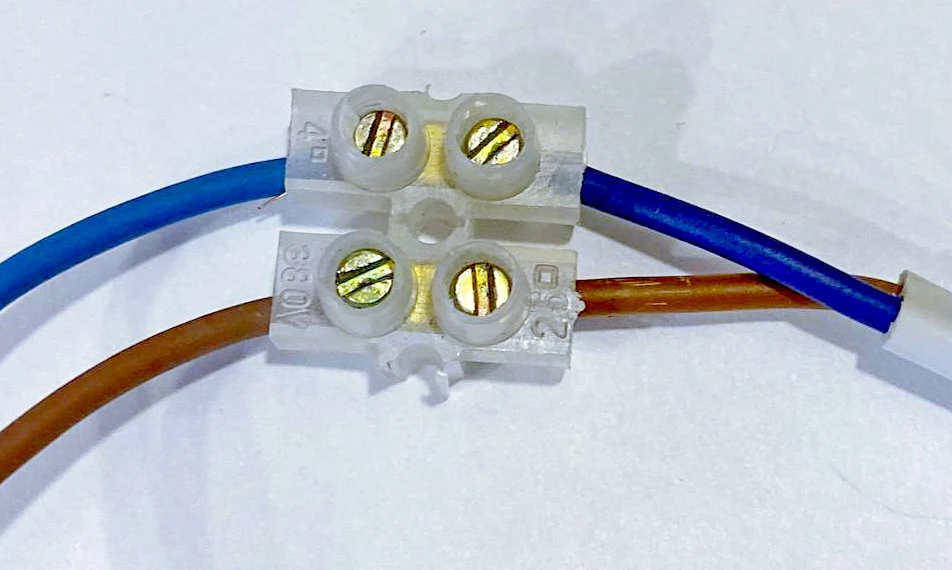

Клеммник представляет собой электромонтажное изделие в диэлектрическом корпусе, внутри которого находятся контакты с винтовыми или резьбовыми креплениями. При выборе такого соединения надо учитывать несколько нюансов. Винтовой клеммник не рекомендован для многожильных кабелей: при завинчивании велик риск продавливания и разрыва тонких проволок.

Для соединения одножильных медных проводников винтовой клеммник подходит идеально, а вот алюминиевые жилы так соединять нельзя – в процессе фиксации они сильно повреждаются и текут. Если возникает задача соединить одно- и многожильный кабель, выбирают винтовой клеммник со специальным наконечником – небольшой пластиной, которая прижимает жилы, не травмируя их.

Монтаж проводят в следующей последовательности. Зачищенные концы выравнивают по длине, которая должна точно соответствовать глубине колодки клеммника. Поочерёдно вставляют подготовленные жилы и фиксируют их винтами. Клеммные колодки активно используют в осветительных приборах, распредкоробках и блоках питания. Их главное преимущество – дешевизна и примитивный монтаж. Недостатком считается необходимость периодической подтяжки винтов в алюминиевых сетях из-за текучести металла.

Пружинные клеммы: универсальность и скорость

Пружинную клемму можно считать разновидностью клеммника, где вместо винта установлен пружинный механизм. При зажиме пружина опускает токопроводящую пластину, обеспечивая качественный контакт без деформации жилы. Пружинные клеммники универсальны: они подходят для всех типов проводников – одно- и многожильных, медных, алюминиевых и стальных.

Этим способом возможна стыковка жил из разных металлов. Кроме того, пружинные клеммы – правильное решение того, как соединить между собой три провода или больше. Промышленность выпускает многоразовые и одноразовые модели. Первый вариант можно демонтировать и использовать повторно, второй рассчитан на одну установку. Для сборки стационарной проводки желательно применять многоразовые изделия, несмотря на их более высокую стоимость.

Установка выполняется так. Зачищенные концы выравнивают, поочерёдно вставляют жилы в клеммы и поворачивают клавишу до щелчка, фиксируя соединение. Пружинные клеммы применяют на любых участках электропроводки и в приборах освещения. Основное достоинство – быстрый и простой монтаж без дополнительного инструмента. Недостатком можно считать высокую цену по сравнению с обычными колодками.

Опрессовка: неразборный контакт с помощью гильзы

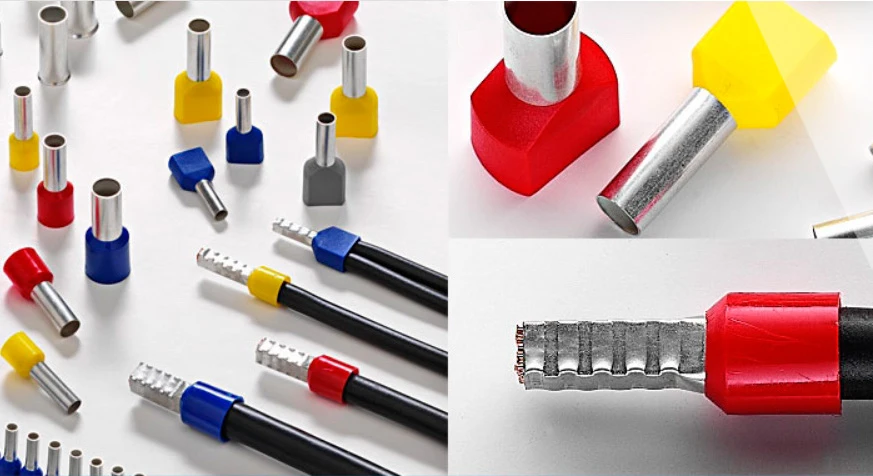

Опрессовка выполняется путём обжатия проводников внутри специальной гильзы. Выпускают медные или алюминиевые гильзы строго под материал жилы. Для формирования контакта между разными металлами используют универсальные латунные детали. Гильзу подбирают по диаметру и форме: диаметр должен точно соответствовать суммарному сечению скручиваемых проводков.

Трубчатые гильзы подходят для большинства соединений, а для формирования линии под клеммник используют гильзу-наконечник. Для качественного запрессовывания необходимы специальные клещи – ручные или гидравлические. Процесс опрессовывания прост: зачищенные концы проводов выравнивают под длину гильзы, вставляют жилы внутрь и с помощью клещей обжимают соединение.

В результате получается надёжный неразборный электроконтакт, который в процессе эксплуатации не требует дополнительного обслуживания. Так можно соединять между собой медные и алюминиевые провода разных типов и сечений. Недостатком опрессовки считают необходимость использования спецприспособления – клещей, а также точный подбор размера гильзы. Если гильза окажется слишком большой, надёжного обжатия не получится, а слишком маленькая гильза повредит жилы.

СИЗ колпачки: быстрая изоляция и фиксация

Соединительный изолирующий зажим (СИЗ) представляет собой пластиковый наконечник с конической пружиной внутри. Пружина зажимает и удерживает скрученные жилы. Колпачок СИЗ – не лучший, но допустимый вариант того, как соединить между собой алюминиевые провода одинакового сечения. Подойдёт он и для соединения жил из меди или стали, но важно, чтобы металлы были идентичными. СИЗ обеспечивает качественный обжим и очень прост в использовании. Монтаж проводят так: зачищенные концы скручивают между собой пальцами или пассатижами, затем накручивают колпачок-зажим по часовой стрелке до упора.

Правильно надетый СИЗ не нуждается в дополнительной изоляции, так как колпачок изготовлен из термостойкого пластика, который защищает от возгорания. Ещё один плюс – цветовая маркировка изделий, позволяющая помечать разные ветви электропроводки (фаза, ноль, земля). Минусом считается относительно слабая фиксация контактов: со временем пружина может ослабнуть, особенно на многожильных проводах.

Пайка: спаивание для медных и алюминиевых жил

Спаивание предполагает соединение токопроводящих жил с помощью припоя. В результате получается неразъёмный электроконтакт с минимальным переходным сопротивлением. Ранее таким способом соединяли только медные жилы, но теперь появились специальные флюсы для алюминия. Процесс спаивания многожильных кабелей проходит в несколько этапов. Готовят провода к пайке: зачищают от изоляции каждую жилку. Разогревают паяльник, его жалом прогревают зачищенный участок.

Горячий провод опускают в канифоль или обрабатывают активным флюсом. На жало паяльника наносят припой (оловянно-свинцовый или бессвинцовый), когда он расплавится, переносят его на оголённый участок жилы – этот процесс называют лужением после предварительной скрутки. Лужёные провода скручивают плоскогубцами, добиваясь плотного прилегания. Спаянный участок обязательно изолируют термоусадочной трубкой или изолентой.

Для одножильных кабелей порядок спаивания меняют: сначала делают плотную параллельную скрутку, а потом наносят на неё припой и флюс. Паять алюминий сложнее из-за оксидной плёнки, поэтому используют специальные флюсы на основе триэтаноламина и фторбората калия. Пайка даёт отличное качество, но требует от монтажника высокой квалификации и стабильного напряжения питания паяльника.

Сварка: максимальная надёжность под воздействием дуги

Сварка – самый надёжный метод соединения одно- и многожильных кабелей любых типов. Под воздействием электрической дуги концы жил расплавляются и образуют общий шарик-сплав, который не разрушится ни при вибрации, ни при коррозии. Процесс сваривания аналогичен пайке, но соединение формируется не припоем, а расплавом самого металла жил. Готовый электроконтакт обязательно изолируется термоусадкой.

Основной недостаток – необходимость использования специального оборудования: инверторного сварочного аппарата с регулировкой тока (для медных жил достаточно 30–90 А) и графитового или угольного электрода. Для алюминия требуется переменный ток и аргонодуговая сварка, что делает этот метод дорогим. Поэтому в бытовых условиях чаще варят медные распределительные коробки.

Скрутка: запрещённый, но неизбежный этап

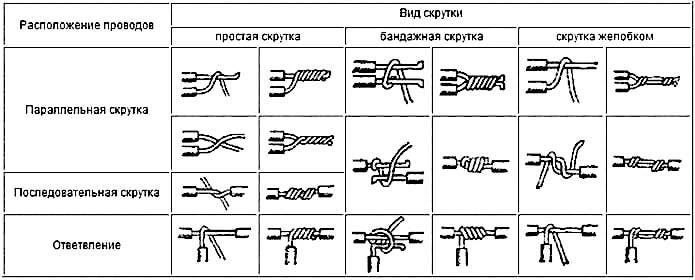

Самый простой и самый небезопасный метод соединения проводников – обычная скрутка. В целях пожарной безопасности ПУЭ (пункт 2.1.21) запрещает самостоятельное использование скрутки без последующей пайки, сварки или опрессовки. Однако она разрешена как технологическая основа для этих методов. Скручиванием можно соединять несколько жил, но только если они сделаны из одного металла. Скрутка считается условно разъёмной, но при этом скрученные провода могут относительно легко раскрутиться или ослабнуть от вибрации.

Выполняют скрутку обычно пассатижами: зажимают ими концы зачищенных проводов и равномерными вращательными движениями делают 3-5 оборотов. Длина скрутки должна быть не менее 3-5 см в зависимости от сечения. После последующего спаивания или сваривания участок обязательно изолируется. Использование одной скрутки без фиксации припоем или колпачком СИЗ категорически недопустимо.

Особенности соединения разнородных и многожильных проводов

При соединении проводников разных типов надо учитывать важные моменты. Изготовленные из разных металлов жилы нельзя соединять напрямую скруткой во избежание последующего гальванического окисления – медь и алюминий образуют гальваническую пару. Перед опрессовкой в гильзе такие жилы обрабатывают: для алюминия берут кварцево-вазелиновую пасту, разрушающую оксидную плёнку, для меди – технический вазелин. Соединяют жилы строго по маркировке: фазу с фазой, нуль с нулём, заземление с заземлением.

Чтобы соединить три и больше кабеля, правильнее всего использовать пружинные клеммы или опрессовку удлинённой гильзой. Для соединения жил разного сечения оптимально выбирать пайку, сварку, винтовые или пружинные клеммники – гильза в этом случае подбирается по большему сечению с последующей заполняемостью. Для многожильных кабелей оптимальны пружинные клеммы и опрессовка, так как они не травмируют тонкие проволочки – винтовые зажимы их перерезают.

Все соединительные участки обязательно должны быть качественно изолированы. Категорически нельзя использовать скрутку без последующей пайки, сварки или обжатия гильзой – слишком высок риск короткого замыкания и возгорания из-за нагрева перехода. Только точное соблюдение технологии и использование рекомендованных материалов гарантируют долговечность и безопасность готовой электропроводки.
