И потоп будет на страшен!

Крыша загородного дома площадью около 200 квадратных метров ежегодно передаёт участку до 100 кубометров дождевой и талой воды. Без организованного отвода этот объем способен нанести серьёзный ущерб: подтопить фундамент, разрушить отмостку, превратить газоны в болото и размыть дорожки. Решением является грамотно спроектированная ливневая канализация, задача которой – собрать и без последствий вывести воду за пределы освоенной территории. Система работает исключительно по принципу самотёка, поэтому её эффективность целиком зависит от точности расчётов и качества монтажа.

Поверхностный водоотвод: точечная и линейная схемы

Основу поверхностного водоотвода составляют две взаимодополняющие схемы: точечная и линейная.

Точечные элементы, дождеприемники, устанавливаются непосредственно под выходом водосточных труб. Они оснащены фильтрами-корзинами для сбора листвы и песка, что предотвращает засорение подземных магистралей. Для их монтажа необходим надёжный фундамент: бетонная подушка толщиной не менее 10 см, в которую вмуровывается сам приёмник. Это исключит его проседание под нагрузкой.

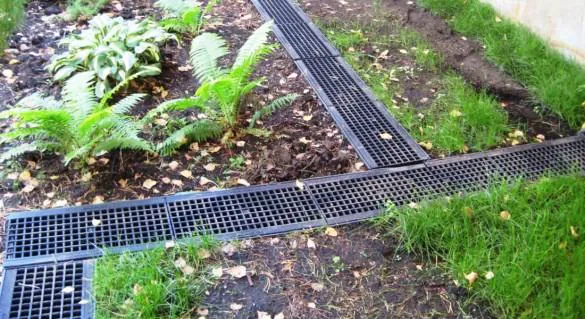

Линейный водоотвод представляет собой сеть заглублённых лотков (желобов), закрытых решётками, которые монтируются вдоль дорожек, въездных зон и площадок. При выборе лотков ключевым параметром является класс нагрузки. Для частных участков обычно достаточно классов A-C, но для зоны въезда автомобиля обязателен класс D или E. Пластиковые лотки легки и удобны в монтаже, но для зон с высокой нагрузкой предпочтительнее полимербетонные аналоги, сочетающие прочность и умеренный вес.

Решётка – не просто декоративная крышка, а важный несущий элемент. Стальные оцинкованные решётки коррозируют, а чугунные, при всей своей прочности, склонны к образованию ржавчины. Оптимальным для частного использования считается вариант из оцинкованной стали с полимерным покрытием или щадящий по бюджету алюминий. Решётка должна надёжно фиксироваться, выдерживая вес, указанный в классе нагрузки лотка.

Правильный монтаж лотков начинается с подготовки траншеи. Её глубина рассчитывается как высота лотка плюс 10-15 см на основание, плюс 3-4 см на то, чтобы лицевая часть решётки была на 3-5 мм ниже уровня покрытия. На утрамбованное дно засыпается слой щебня фракции 5-20, который затем покрывается слоем песка. Каждый слой тщательно трамбуется. Лотки укладываются на жидкий раствор М300 или на сухую песчано-цементную смесь с обязательным контролем уровня и уклона (не менее 1 см на погонный метр).

Все элементы линейного водоотвода соединяются в единую цепь. В конце линии, перед сбросом в коллектор или канализацию, обязательно устанавливается пескоуловитель – специальная ёмкость с отстойником, где под действием силы тяжести оседают песок и мелкий мусор. Его корзину необходимо очищать несколько раз за сезон, иначе система потеряет пропускную способность. Для соединения лотков с подземными трубами используются переходные патрубки и муфты, обеспечивающие герметичность стыка.

Подземная часть: трубы, колодцы и конечный сброс

Подземная, или закрытая, часть ливневой начинается там, где вода из точечных приёмников и пескоуловителей уходит вглубь. Для прокладки используются гофрированные двухслойные трубы из полиэтилена (ПНД) с кольцевой жёсткостью класса SN4 и выше. Их главные преимущества – гибкость, морозостойкость и устойчивость к абразивному износу от частиц песка. Диаметр трубы рассчитывается исходя из площади водосбора: для среднего дома чаще всего достаточно 110 мм, но для больших крыш или участков с высокой интенсивностью осадков необходим диаметр 150-200 мм.

Уклон подземной трубы – критически важный параметр. Он должен составлять 1,5-2 см на каждый погонный метр магистрали. Меньший уклон приведёт к заиливанию и застою, больший – к тому, что вода будет уходить быстрее, чем успеет осесть песок, что также вызовет засоры. Труба укладывается на подготовленное песчаное ложе толщиной 5-10 см и засыпается песком с послойной трамбовкой. Это защитит её от повреждения острыми камнями в грунте.

На каждом втором повороте трассы и на местах соединения трёх и более труб необходимо устанавливать смотровые колодцы. Их задача – предоставить доступ для диагностики и промывки засоров. Для частного участка идеально подходят готовые пластиковые колодцы диаметром 315-400 мм с герметичным днищем и люком. Их глубина сборки легко регулируется. Колодец бетонируется в котловане или фиксируется анкерами, чтобы предотвратить всплытие во время паводка.

Конечной точкой системы является водосборный колодец или поле рассеивания. Железобетонные кольца – классическое, но трудоёмкое решение. Современная альтернатива – готовые пластиковые ёмкости объёмом от 300 литров, снабжённые рёбрами жёсткости. Их устанавливают в котлован на бетонную плиту и обсыпают смесью песка и цемента для фиксации. Если сброс в центральную ливневую канализацию или канаву невозможен, используется поглотительный колодец без дна, который эффективен только на песчаных и супесчаных грунтах.

Ключевые правила проектирования и расчёта

Важнейшее правило: ливневая канализация должна быть строго отделена от системы глубинного дренажа, отводящего грунтовые воды. Их объединение приведёт к переполнению дрен во время ливня и обратному забросу воды в грунт у фундамента. Трассы этих систем могут идти параллельно, но на разных глубинах: дренаж закладывается на уровне подошвы фундамента, а ливнёвка – выше, на глубине промерзания, обычно 0.7-1.2 метра, но всегда выше дренажных труб.

Проектирование начинается с топографической съемки участка для определения естественных уклонов. Водосборные точки размещают в самых низких местах площадок. Расчёт объёма стока ведётся по формуле: Q = q20 * F * ψ, где q20 – интенсивность осадков для региона (берутся из строительных норм), F – площадь водосбора (кровли, дорожки), ψ – коэффициент поглощения (0,95 для кровли, 0,85 для асфальта, 0,3 для газона). Полученный результат определяет необходимую пропускную способность и диаметры всех элементов системы.
