Прокладка труб ПНД

Если Вы затеяли строительство дома или благоустройство участка, вопрос подземных коммуникаций встаёт ребром. Ведь именно под землёй скрываются трубы водопровода, канализации или дренажа. Сегодня самым популярным материалом для этих целей стал полиэтилен низкого давления, или просто ПНД. Его популярность не случайна: он не ржавеет, не гниёт, легко монтируется и служит десятки лет. Но вся эта долговечность напрямую зависит от того, насколько точно Вы соблюдёте технологию укладки.

Всё начинается с выбора самой трубы. Здесь нельзя поддаваться на уловки и покупать что попало. Для подземной прокладки подходят только трубы из полиэтилена, маркированного как ПЭ 100 или ПЭ 80. Они отличаются прочностью и стойкостью к давлению. Обязательно обратите внимание на кольцо жёлтого цвета по всей длине трубы – это маркировка для питьевого водоснабжения. Если полосы синие, то труба предназначена для технической воды, что для хозяйственных нужд не годится. Также на поверхности трубы должна быть указана информация о производителе, диаметре, толщине стенки и номинальном давлении, например, PN10 или PN16.

После того как труба выбрана, наступает черёд подготовки траншеи. Это не просто канава, а инженерное сооружение, от которого зависит сохранность трубопровода. Глубина траншеи – ключевой параметр. По строительным нормативам, трубы водопровода нужно укладывать ниже глубины промерзания грунта, характерной для вашего региона. Для центральной России это, как правило, 1,5-1,8 метра. Если же проложить трубу выше, то зимой вода в ней замёрзнет, и ледяная пробка разорвёт стенки. В качестве конкретного примера: для дачного водопровода в Московской области копают траншею глубиной 1,6 метра.

Ширина траншеи также регламентирована. Она должна быть достаточной для удобного монтажа. Обычно ширина по дну составляет 40-50 сантиметров. Если Вы планируете укладывать несколько труб параллельно, например, водопровод и канализацию, то расстояние между ними должно быть не менее 20 сантиметров. Это нужно для того, чтобы в случае ремонта одной линии не повредить соседнюю. Дно траншеи требует особого внимания. Оно должно быть ровным, без острых камней, кирпичей и других твёрдых включений, которые могут повредить трубу под весом грунта.

Следующий критически важный этап – создание амортизирующей песчаной подушки. На выровненное дно траншеи насыпается слой песка толщиной 10-15 сантиметров. Песок не должен быть слишком мелким или содержать глину. Идеально подходит крупный или средний речной песок. Этот слой выполняет несколько функций. Во-первых, он создаёт равномерную опору для трубы по всей её длине, предотвращая провисание. Во-вторых, песок отлично дренирует влагу, отводя её от трубопровода. В-третьих, он защищает трубу от возможных острых предметов, которые могли остаться в грунте.

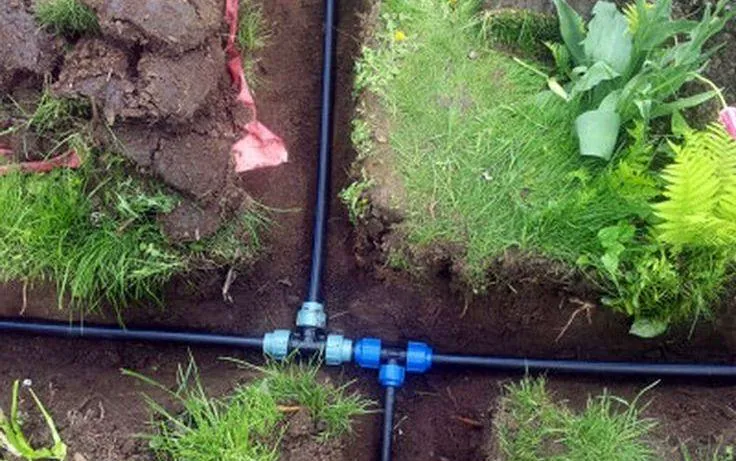

Теперь настало время самого монтажа. Трубы ПНД поставляются в бухтах или прямыми отрезками, и их необходимо соединить в единую нитку. Самый надёжный способ для неразъёмных соединений – стыковая сварка. Для этого используется специальный аппарат, который разогревает торцы труб до температуры плавления, а затем сжимает их под давлением. В результате получается абсолютно монолитный и прочный шов, по надёжности не уступающий самой трубе. Этот метод чаще применяют для труб большого диаметра, но и для частного строительства можно арендовать такой аппарат.

Более доступный для самостоятельного монтажа способ – использование электромуфтовой сварки. Для этого применяются фитинги со встроенной нагревательной спиралью. На трубу надевается муфта, к её контактам подключается сварочный аппарат, который подаёт ток. Спираль разогревается, плавит полиэтилен, и детали прочно спаиваются между собой. Прелесть этого метода в его простоте и чистоте, а главное – аппарат сам контролирует время и температуру сварки, сводя человеческий фактор к минимуму.

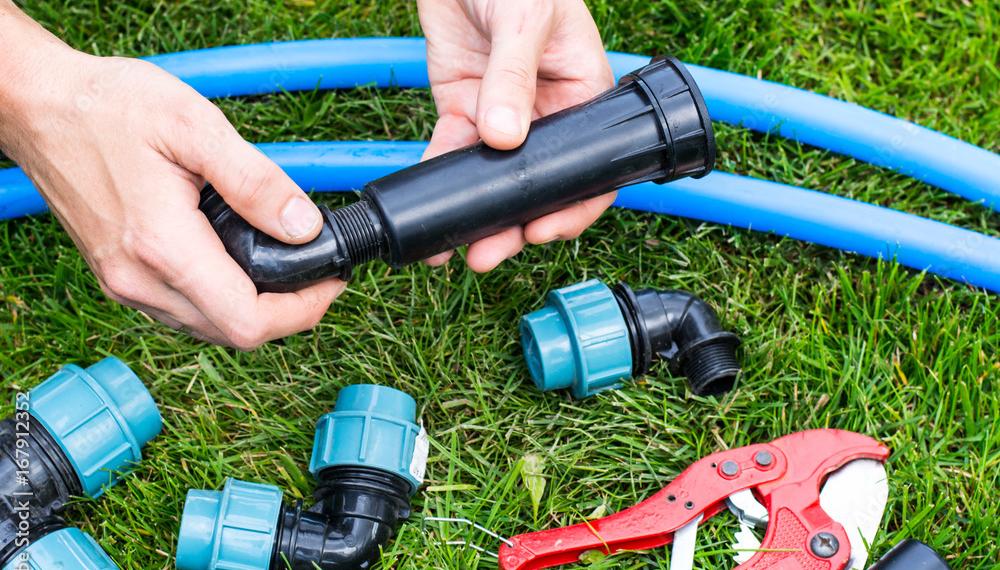

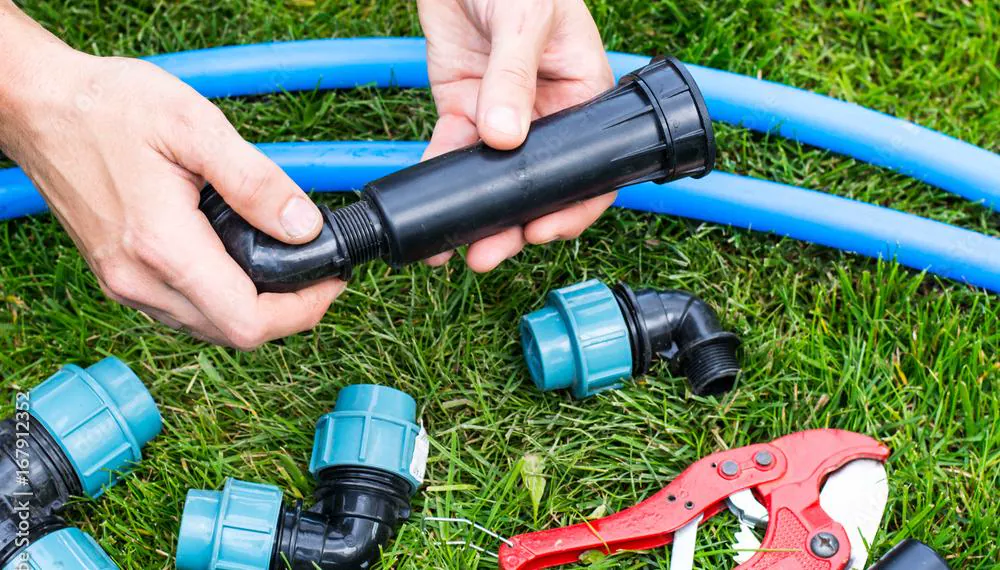

Для ремонтных работ или создания разъёмных соединений, которые могут понадобиться для подключения к насосу или колодцу, используются компрессионные фитинги. Они закручиваются вручную с помощью обычных гаечных ключей. Внутри такой фитинг имеет обжимное кольцо, которое и обеспечивает герметичность. Это быстро и не требует оборудования, но важно понимать, что такие соединения не являются жёсткими. При засыпке их нельзя оставлять без защиты, иначе возможно протекание.

После того как трубопровод собран, его необходимо уложить на песчаную подушку. Важный нюанс: перед засыпкой трубу нужно немного проверить под давлением. Не обязательно подавать сразу все рабочие 3-4 атмосферы, но заполнить систему водой и посмотреть, нет ли явных протечек, – обязательная процедура. Это тот случай, когда легче всё исправить сейчас, чем потом раскапывать замёрзший грунт. Укладывая трубу, следите, чтобы она лежала ровно, без напряжений и перегибов.

Когда трубопровод уложен и проверен, начинается процесс обратной засыпки. И здесь снова не обойтись без песка. Первым делом трубу засыпают слоем песка толщиной 15-30 сантиметров с обеих сторон и сверху. Этот слой нужно аккуратно утрамбовать, но только по бокам от трубы. Непосредственно над самой трубой трамбовка запрещена, можно повредить её ударом. Песок надёжно защитит трубопровод от крупных камней, которые всегда есть в вынутом грунте.

Финальный этап – полная засыпка траншеи ранее вынутым грунтом. Здесь уже можно использовать родную почву, предварительно удалив из неё крупные валуны и строительный мусор. Грунт засыпается слоями по 20-30 сантиметров и каждый слой уплотняется трамбовкой. На поверхности рекомендуется создать небольшой холмик высотой 15-20 сантиметров, так как со временем грунт неизбежно даст усадку, и на месте траншеи может образоваться ложбина, где будет скапливаться дождевая вода.

Отдельного внимания заслуживают места ввода трубы в дом. Это самое уязвимое место для промерзания, так как на выходе из земли труба поднимается ближе к холодному воздуху и фундаменту. Здесь применяется особое техническое решение – гильзование. Труба ПНД пропускается через отрезок трубы большего диаметра, так называемую гильзу. Чаще всего для этого используют асбестоцементную или пластиковую трубу диаметром на 100-150 миллиметров больше основной. Пространство между гильзой и трубой ПНД заполняется мягким теплоизоляционным материалом, например, минеральной ватой или вспененным полиэтиленом.

Если же проложить трубу на достаточной глубине не получается, существует технология укладки с использованием греющего кабеля. Специальный кабель, который не боится влаги, крепится прямо вдоль трубы, а затем вся конструкция утепляется. Кабель подключается к электросети и в сильные морозы подогревает трубопровод, не давая ему замёрзнуть. Это более дорогое, но очень эффективное решение для проблемных участков, например, при вводе в баню или гараж, где нет глубокого заложения.

В заключение стоит сказать, что прокладка труб ПНД под землёй – это не та работа, на которой можно экономить. Скупой, как известно, платит дважды. Правильно подготовленная траншея, качественные материалы, грамотный монтаж и щедрая песчаная подушка – вот четыре кита, на которых держится долговечность Вашего подземного трубопровода. Потратив немного больше времени и сил на этапе строительства, Вы получите систему, которая будет десятилетиями работать без малейших проблем, избавляя Вас от головной боли и лишних расходов.
