Современная сигнализация может контролировать множество различных параметров и состояний охраняемого объекта – несанкционированное проникновение, задымление, протечка воды и утечка газа, контроль температуры. Это лишь самые основные факторы риска, которые может контролировать охранная система. Подобная универсальность достигается большим выбором разнообразных датчиков, которые отличаются друг от друга условиями работы, принципом действия и так далее. Различия могут иметь принципиальное значение и их необходимо знать при подборе комплектующих для вашей охранной системы, если вы это делаете самостоятельно.
Основным элементом большинства охранных систем является датчик движения, поэтому рассмотрим типы датчиков на его примере. Итак, датчики движения условно можно разделить по следующим признакам:
- По принципу работы: инфракрасные пассивные и активные.
- По изменяемому параметру: (НЗ) Нормально-замкнутые и (НР) Нормально-разомкнутые.
- По способу подключения к блоку управления: проводные и радиоканальные.
- Проводные различаются по типу питания и уровню напряжения: питание отдельное, совмещённое.
- По углу обзора: от 1 до 360 градусов.
- По месту монтажа: потолочные и настенные.
- По условиям использования: уличные и для помещений.
Принцип работы датчиков движения
Инфракрасные пассивные датчики чувствительны к перемещению тел, излучающих тепло. Они являются самыми распространёнными в применении.
Дешёвые варианты могут срабатывать на животных, батареи отопления, солнечный свет. В более дорогих моделях стоит защита от ложных срабатываний, но попадание солнечных лучей на них так же нежелательно.
Активные инфракрасные датчики включают в себя передатчик ИК луча и его приёмник, размещённый на некотором расстоянии. Срабатывание датчика происходит при пересечении этого луча.
Датчики движения с нормально-замкнутыми контактами, при регистрации движения контакты размыкаются.
Датчики с нормально-разомкнутыми контактами, при переходе в режим тревога контакты электрическую цепь замыкают.
Наибольшее распространение получили нормально-замкнутые контакты. В этом случае обрыв соединительных проводов, разрушение или выход из строя самого датчика не останется незамеченным, электрическая цепь так или иначе будет разорвана и сигнализация получит сигнал тревоги. При использовании нормально-разомкнутых контактов обрыв соединительных проводов и отключение или выход из строя самого датчика останется незамеченным.
Способ подключения
В случае с проводными датчиками – все детекторы движения подключаются к блоку управления электрическими проводами. По этим же проводам датчикам подводится напряжение питания.
При радиоканальном способе – датчики и блок управления соединяются по радиоканалу (433Мгц). Для питания беспроводных датчиков в них устанавливаются батарейки или аккумуляторы.
У каждого способа подключения есть свои плюсы и минусы. Проводной надёжнее, он не подвержен электромагнитным наводкам и помехам, нет необходимости в периодической замене элементов питания в датчиках. Но к каждому датчику необходимо проложить электрический провод. Беспроводные проще в монтаже, нет необходимости прокладывать дополнительную проводку. Однако надёжность ниже, их работа может быть блокирована специальными глушителями. Кроме этого, в каждом датчике с определённой периодичностью нужно менять элементы питания.
Питание датчиков
Проводные датчики движения, в свою очередь, могут отличаться способом подключением питания. Оно может подаваться по тем же проводам, которые составляют тревожную цепь, то есть, которые размыкаются или замыкаются в случае срабатывания датчика. В этом случае датчик имеет всего два контакта (+) и (-).
Второй вариант, питание подаётся на отдельные контакты. В этом случае у датчика 4 выхода (+) и (-) для питания и ещё два контакта, к примеру (N) и (C) для подключения тревожной цепи. Напряжение питания находится, как правило, в интервале 9-12 вольт.
Выбор и установка
Если вам нужно подобрать датчики движения для сигнализации, то первое с чего начинаем, это выясняем, где они будут установлены (улица или помещение), и какую функцию будут выполнять (охрана периметра или контроль помещений).
Второе – определяем тип датчиков, с которыми может работать блок управления сигнализации: проводные или беспроводные. Если выбор пал на проводные датчики движения, то определяем следующие параметры: (НЗ) или (НР), тип питания (отдельное или совмещённое), напряжение питания. Эти параметры датчиков должны соответствовать блоку управления сигнализации.

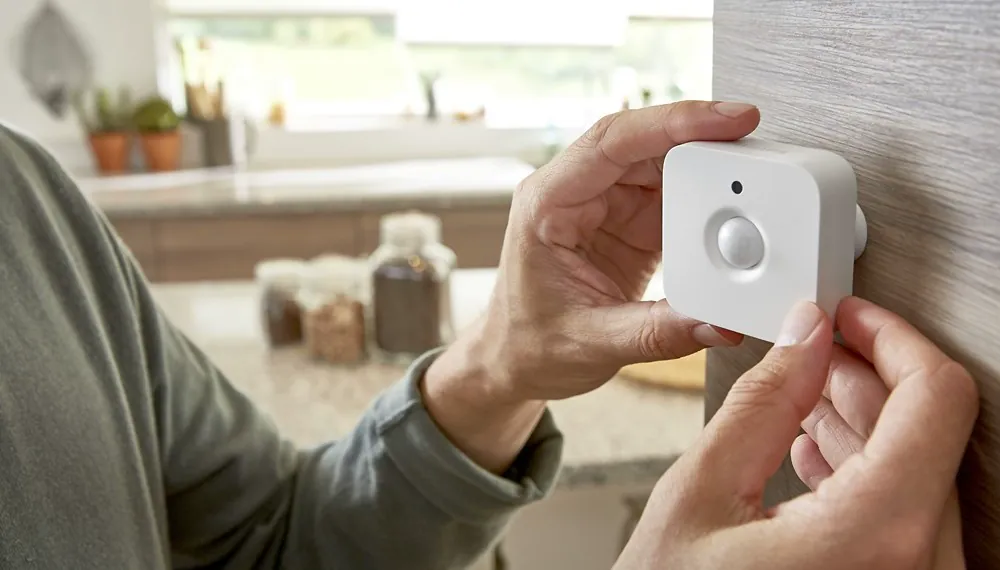

Следующий шаг, выбираем конструкцию датчика, она зависит от местоположения планируемой установки (угол, стена, потолок). Угол обзора может быть от минимального (активные ИК датчики) до 360 градусов (потолочные ИК датчики). Место монтажа зависит от угла обзора датчика. При угле в 90 градусов датчик устанавливается в углу помещения, датчик на 180 градусов крепится устанавливается на стене в средней части, а устройство, дающее полный обзор, устанавливают на потолке.
После учёта всех упомянутых параметров в вашем выборе останется некоторое количество совместимых с блоком управления датчиков. Вам останется определиться с производителем и ценой.
Как дополнительный фактор отбора датчиков движения обратим внимание на такой параметр как защита от срабатывания на животных. Наличие в датчиках этой функции избавит вас от ложных сигналов тревоги из-за грызунов.
