Канализационная сеть не исключение, и также может быть разведена ещё на этапе возведения объекта. Вот потому то мы и решили затронуть вопрос самостоятельной укладки канализационных труб в частном доме. Актуально это ещё и потому, что современные трубопроводы для канализации делаются из полипропиленовых или поливинилхлоридных труб, методика соединений которых весьма проста и не требует применения специализированного оборудования.
Почему именно ПВХ или ПП
Канализационные трубы на пластиковой основе сегодня практически полностью заменили собой чугунные аналоги, и это неспроста, ведь именно таким конструкциям присущи такие достоинства как простота установки и ревизии, невысокая стоимость, устойчивость к температурным и влажностным перепадам, хорошее внутренне скольжение стоков (за счёт глянцевой, нержавеющей поверхности), небольшая масса.
Но вместе с тем пластиковые трубы для канализации обладают и определёнными недостатками, среди которых можно выделить низкую механическую стойкость, возможность температурного расширения, низкую шумоизоляцию. Хотя, конечно, при выполнении соответствующих мероприятий, все вышеперечисленные недостатки с лёгкостью могут быть компенсированы.
Варианты прокладки коммуникаций
В зависимости от особенностей объекта и поставленных задач, канализационные трубы в частном доме можно проложить двумя способами: скрыто (обычно в полости пола) и открыто (по стенам). И хотя ремонтопригодность второго метода значительно выше, всё же неэстетичный внешний вид громоздких канализационных систем заставляет отдавать предпочтение первому способу, ввиду чего далее мы будем рассматривать реализацию исключительно скрытой разводки.
Дальнейшие работы лучше всего производить поэтапно.
ШАГ 1. Составление проекта
Безусловно, гарантировать правильность выполнения работ без составления рабочего проекта практически нереально, поэтому перед тем как прокладывать канализационные трубы в частном доме, в первую очередь, следует составить соответствующий эскиз.
По следующему алгоритму:
- Определяются места расстановки всего сантехнического оборудования в доме. Причём выполняя данный шаг, следует быть особенно внимательным и учитывать не только габариты устанавливаемой сантехники, но и минимально необходимые свободные зоны для подхода и обслуживания данных аксессуаров. Также желательно заблаговременно уточнить нюансы подключения сантехники к системе канализации (например, слив унитаза прямой или косой и тому подобное).
- Непосредственно на стенах следует при помощи мела нанести разметку с обозначением типа сантехники.
- Замеряются все габариты помещения с привязкой к местам монтажа сантехники, и по полученным данным составляется эскиз (желательно в масштабе).
- На эскиз наносятся магистрали, для подключения к каждому отдельному сантехприбору.
- По имеющейся информации, составляется спецификация, позволяющая произвести закупку всего необходимого.
Здесь, однако следует отметить, что заблаговременно нужно ознакомиться с базовыми правилами по разводке канализационных труб в частном доме.
Так, например, для подключения общей магистрали и унитаза следует использовать трубопроводы с диаметром 110 мм, тогда как для ванны, умывальника, душевой кабины и так далее вполне достаточным будет прокладка труб диаметром 50 мм. Кстати, что касается разводок для подключения унитаза, то желательно, чтобы данный сантехприбор располагался в максимальной близости к основной магистрали (лучше даже когда непосредственно над ней) и по возможности был наименее удалён от точки сброса стоков. То есть желательно, чтобы в канализационной сети унитаз подключался не в самой дальней точке системы (за ним ещё должны быть источники сброса).
Также для корректной работы всей системы в будущем, желательно проектировать сеть таким образом, чтобы все отводы от горизонтально проложенных участков подключались под углом 45 градусов (по направлению стоков), тогда как для вертикально проложенных участков допускается подключать отводы и под 90 градусов.

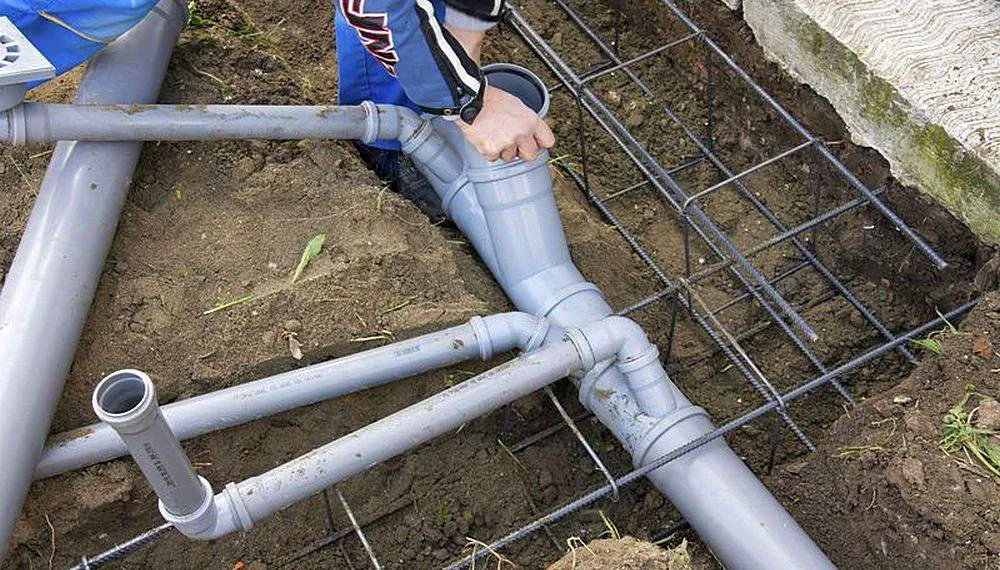

ШАГ 2. Раскладка трубопроводов
После составления проекта можно приступать к раскладке элементов канализационной сети в пространстве пола. И здесь всё зависит от типа работ, ведь если выполняется строительство нового объекта, то трубопроводы и стыкующиеся элементы укладываются непосредственно на грунт, предварительно просыпанный песком. Когда же укладка канализации осуществляется в уже эксплуатируемом жилье, то может потребоваться штробление бетонного пола, для возможности утопления пластиковых трубопроводов в полость стяжки.
То есть на данном этапе следует реализовать всё то, что запечатлено на эскизе. При этом прокладывая канализационные магистрали в полу, следует учитывать ряд весьма важных рекомендаций.
Во-первых, укладываться трубы должны на ровную, подготовленную поверхность, не имеющую существенных перегибов и неровностей, так как механическая нагрузка (от толщи бетона над трубами), оказываемая на пластиковые трубы довольно внушительна и любые перегибы могут привести к нарушению целостности системы в будущем. Для того, чтобы подобного не происходило, все участки, на которых будет пролегать трубопровод необходимо заблаговременно просыпать слоем песка (7 – 10 см).
Во-вторых, укладку следует производить таким образом, чтобы обеспечивался уклон трубопроводов в сторону сливной ямы из следующего соотношения:
- для труб диаметром 110 мм – 20 мм на 1метр;
- для труб диаметром 50 мм – 30 мм на 1метр.
В-третьих, для того, чтобы канализационные трубы не смещались во время засыпки в грунт, или заливки бетоном, их целесообразно раскрепить к земле с шагом 30 – 40 см.
В-четвёртых, очень важно обеспечить защиту трубопроводов в местах пересечения со стеновыми модулями, для чего рекомендуется использовать гильзы из металлической или асбестоцементной трубы большего диаметра.
В-пятых, следует принимать во внимание возможность линейного расширения материала в результате температурного воздействия. Ввиду чего ПВХ канализационные трубы перед укладкой рекомендуется многократно обмотать полиэтиленом или теплоизолятором на основе вспененного полипропилена. В таком случае зазор, образующийся между стенками трубопроводов и грунтом или бетоном (за счёт дополнительной изоляции) как раз и будет работать в качестве температурной компенсации.
Ну и, конечно же, следует добиться такого условия, чтобы высота вертикальных выводов (для подключения сантехприборов) соответствовала уровню пола, то есть выступала над его плоскостью на 5 – 10 см.
Однако описание процесса по раскладке трубопроводов будет не полным без анализа методики стыкования элементов канализационной сети.
Как стыковать канализационные трубы
Для удобства соединения отдельных элементов канализационной сети в трубах, отводах, переходниках, тройниках предусматриваются раструбы с резиновым уплотнением. И всё, что необходимо сделать мастеру, – это ввести один элемент в раструб другого. Однако для того, чтобы полученные таким образом соединения не подтекали в процессе эксплуатации, следует выполнять ряд важных рекомендаций.
- Отсечение трубопроводов следует осуществлять под прямым углом, для чего можно использовать ножовку по металлу и стусло.
- После отсечения трубы в заданный размер, места реза следует обработать при помощи мелкого напильника, для образования фаски и снятия заусенцев.
- В процессе стыкования следует убедиться в наличии уплотнительной резинки в посадочном углублении раструба и обязательно выполнить предварительное смазывание данных участков при помощи санитарного герметика (силикона).
- После полного введения труб в посадочные раструбы следует выводить их обратно на 5 – 7 мм, что позволит в будущем компенсировать температурные расширения.
- Отдельное внимание следует уделить точкам стыкования, так как именно на данных участках может происходить проседание, и как следствие разгерметизация системы. Ввиду чего под все стыки следует прокладывать подпорки (чтобы стык не висел в воздухе).
Также большое внимание следует уделить участку канализационной магистрали, соединяющей домашнюю сеть с объектом сбора отходов (септик, выгребная яма и тому подобное). Здесь следует добиваться такого условия, чтобы трубопроводы располагались в полости грунта на глубине ниже точки промерзания (обычно не менее 0,5 м). Но если данное условие невыполнимо следует обеспечить защиту канализационных труб от минусовых температур (путём монтажа поверх них теплоизоляционных чехлов), а также обеспечить защиту коммуникаций от механических воздействий (для чего всю линию следует уложить в цементную гильзу большего диаметра).
ШАГ 3. Бетонирование труб
Когда все вышеперечисленные операции произведены, приступают к самому ответственному этапу работ – бетонированию пола в котором уложены элементы канализационной системы.
Однако перед тем как приступать к данному этапу, следует выполнить серию работ подготовительного характера, а именно:
- Проверить герметичность канализационной сети.
- Обеспечить защиту мест стыкования от попадания агрессивной бетонной смеси, путём оборачивания стыков плёнкой или скотчем.
- Установить временные заглушки в местах вывода элементов канализации наружу (во избежание засорения бетоном).
После подготовки, трубопроводы засыпают песчано-гравийной смесью, утрамбовывают и делают бетонирование основания.
В принципе на этом работа по организации канализации в собственном доме считается завершённой.
ВИДЕО:
