Разбираем все нюансы проектирования и монтажа профессиональной вытяжки, с техническими подробностями и точным расчётом
При обустройстве кухни большинство застройщиков и подрядчиков фокусируются на материалах отделки, гидроизоляции и разводке электропроводки. Однако микроклимат этого помещения напрямую зависит от того, насколько грамотно организован воздухообмен над плитой. Ошибочно полагать, что достаточно просто повесить короб вентилятора или довериться общей вентиляционной шахте. Готовка – это процесс выделения жировых аэрозолей, паров воды и продуктов горения газа. Если не спроектировать систему удаления этих субстанций, через полгода Вы столкнётесь с липким налётом на фасадах шкафов и стойким запахом, который въестся в бетон.
Задача кухонного вытяжного оборудования – захватить загрязнённый поток в непосредственной близости от источника (плиты) и ликвидировать его. Ликвидация бывает двух типов: физическое удаление из помещения (проточный режим) или фильтрация и возврат назад (режим рециркуляции). Ниже мы разберём оба варианта с конкретными цифрами и техническими ограничениями, а также дадим пошаговую логику выбора.
Проточный режим: подключение к вентиляционной шахте

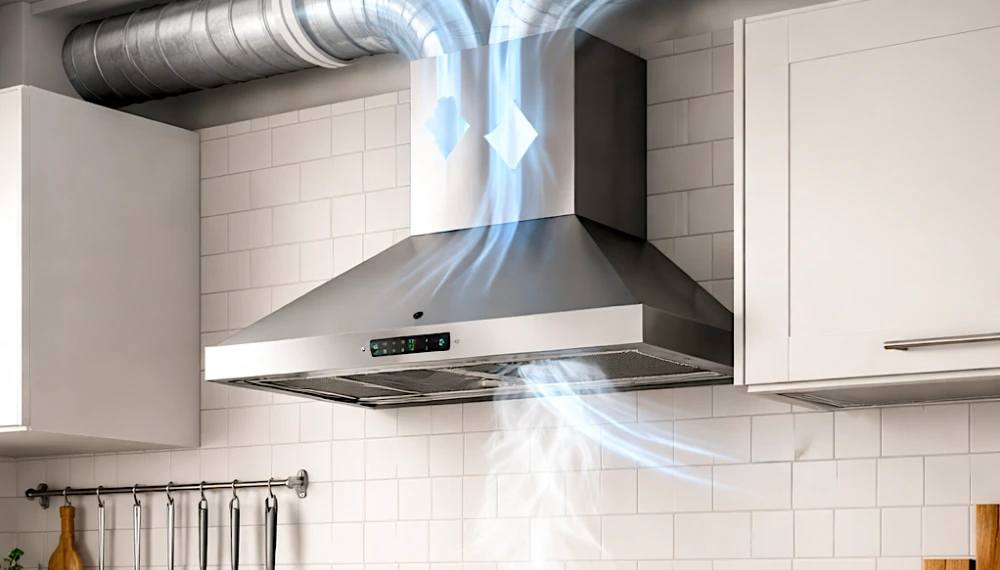

В проточных системах воздух засасывается вентилятором, проходит через жировой фильтр (грубая очистка) и выбрасывается за пределы кухни – в вентканал многоквартирного дома или индивидуальную трубу в частном коттедже. Это самый эффективный способ, потому что он не оставляет запахов внутри помещения.
Техническое требование: сечение воздуховода должно быть не меньше выходного патрубка вытяжки (обычно 150 мм или 120 мм). Ключевая ошибка монтажа – использование гофрированных шлангов с частыми изгибами. Каждый поворот на 90° снижает производительность на 10-12%. Если Вы монтируете короб в новостройке, прокладывайте гладкий пластиковый короб прямоугольного сечения 120 x 60 мм – он создаёт меньшее аэродинамическое сопротивление, чем гофра.
Пример расчёта: для кухни площадью 12 м² с высотой потолка 2,5 м объём составит 30 м³. Санитарная норма предписывает 12-кратный обмен воздуха для интенсивного режима готовки. Следовательно, требуемая производительность вытяжки в проточном режиме – 30 × 12 = 360 м³/час. Однако к этому числу добавляют запас 20% на потери в воздуховоде. То есть покупать нужно модель от 430 м³/час.
Важное предупреждение по монтажу: нельзя подключать проточную вытяжку напрямую в общий вентиляционный канал, если в доме установлены газовые колонки или котлы с открытой камерой сгорания. При одновременной работе вытяжки и газового оборудования возникает обратная тяга – продукты горения пойдут не в шахту, а в Вашу квартиру. В таких случаях либо монтируют обратный клапан с повышенной герметичностью, либо используют рециркуляцию.
Рециркуляционная система: устройство и нюансы фильтрации
Что такое рециркуляция в кухонной вытяжке простыми словами? Это режим, при котором прибор не выводит воздух наружу, а гоняет его по замкнутому кругу сквозь систему фильтров. Внизу корпуса воздух засасывается, теряет жир и копоть, затем проходит через угольную кассету (адсорбирует запахи) и выдувается снова в помещение через верхние решётки.
Такое решение неизбежно, если вентиляционная шахта засорена, отсутствует физически (в старом фонде) или если протянуть воздуховод от плиты до шахты невозможно архитектурно – например, мешает несущая балка или межкомнатная перегородка иной конструкции.
Конструкция рециркуляционного блока
Разберём элементы, за которые отвечает производительность.
Жироулавливающий фильтр первой ступени – это металлическая или пластиковая сетка с мелкой ячейкой. Он многоразовый. Согласно рекомендациям технических служб, его нужно мыть горячей водой с обезжиривателем не реже одного раза в три недели при ежедневной готовке. Если этого не делать, слой жира перекроет ячейки за месяц, и вентилятор начнёт работать «в упор» – снизится тяга, возрастёт шум и нагрузка на двигатель.
Угольный фильтр – расходник, который подлежит замене. Он не моется и не регенерируется. Типичный ресурс – 60-80 часов активной работы. Для семьи из трёх человек, которая готовит два часа в день, это означает замену каждые 1,5-2 месяца. Внутри кассеты – активированный уголь в гранулах или вспененный материал с его добавлением. Более эффективны толстые кассеты (от 2 см), но они снижают производительность ещё на 15-20% по сравнению с новыми тонкими.
Вентилятор и двигатель – сердце системы. В рециркуляционных моделях лопасти расположены так, чтобы создавать разряжение над всей поверхностью плиты. Грязные лопасти – это риск возгорания, потому что осевший жир имеет температуру воспламенения около 230°C, а двигатель может перегреться. Раз в полгода необходимо разбирать корпус и протирать крыльчатку.
Плюсы и минусы с инженерной точки зрения
Положительные стороны: автономность (не нужно штробить стены под воздуховод) и отсутствие теплопотерь зимой. Проточная вытяжка за час выбрасывает на улицу 300-500 м³ тёплого воздуха, на место которого поступает холодный с улицы через щели. Рециркуляция этого не делает – Вы не платите за повторный нагрев.
Отрицательные стороны, о которых молчат продавцы: рециркуляция не удаляет углекислый газ и водяные пары. Если у Вас герметичные пластиковые окна и нет приточной вентиляции, через час работы такой вытяжки на кухне концентрация CO₂ превысит 1200 ppm, что вызовет сонливость. Кроме того, угольные фильтры не работают с молекулами аммиака и сероводорода (запах протухших продуктов). Поэтому при испорченном мясе рециркуляционная вытяжка бесполезна.
Как выбрать режим: конкретные критерии
Вам нужна рециркуляция, если соблюдено хотя бы одно из условий.
Первое и самое жёсткое – в доме есть газовая плита, и в техпаспорте квартиры указано, что подключение проточной вытяжки к общедомовой шахте запрещено проектом. Это частая ситуация в домах 5-9 этажей без индивидуальных вентканалов. Тогда только рециркуляция.
Второе – протяжённость воздуховода от плиты до шахты превышает 3 метра и включает больше двух поворотов. При такой трассировке проточная вытяжка эффективностью 500 м³/час будет выдавать реальные 200 м³/час из-за потерь на трение. Лучше поставить рециркуляционную модель с мощным мотором.
Третье – готовка происходит редко, 2-3 раза в неделю, и она не связана с жаркой. Для тушения и варки рециркуляции достаточно.
Расчёт производительности для рециркуляционного режима
Формула та же: объём кухни × 12 = базовая производительность. Но есть поправка на сопротивление угольного фильтра. В технической документации к модели всегда указывают «производительность с учётом фильтров». Не верьте цифре без этой пометки. Реальный коэффициент уменьшения – от 30% до 50%.
Пример: Вам нужно очистить кухню 32 м³ (площадь 12,8 м² при высоте 2,5 м). 32 × 12 = 384 м³/час. Вы присмотрели вытяжку, у которой в режиме протока заявлено 650 м³/час. Продавец говорит, что угольный фильтр снижает этот показатель на 35%. Считаем: 650 × 0,65 = 422,5 м³/час. Этот вариант подходит. Если бы снижение было 50%, то осталось бы 325 м³/час, что ниже нормы – запахи будут оставаться.
Высота установки над плитой: цифры, а не общие слова
Расстояние между нижней плоскостью вытяжки и конфорками жёстко регламентируется. Оно влияет на эффективность захвата потока и пожаробезопасность.
Для газовых плит с чугунными решётками минимальное расстояние – 75 см, максимальное – 85 см от поверхности горелок до низа корпуса. Если опустить ниже, пламя газовой горелки будет нагревать корпус и жировой фильтр – это риск воспламенения масляных отложений. Если поднять выше 85 см, конус всасывания расширяется, и запахи уходят в стороны мимо вентилятора.
Для электрических и индукционных панелей диапазон смещается вниз: от 65 до 75 см. Индукция не даёт открытого огня, поэтому можно монтировать ближе. Но нет смысла опускать вытяжку ниже 60 см – Вы просто ударитесь о неё головой при наклоне к дальней конфорке.
Встраиваемая или навесная: конструктивное различие
Навесные модели крепятся на стену над плитой. Их преимущество – большая глубина козырька (до 50 см), которая перекрывает вылет паровой струи от передних конфорок. Недостаток – они всегда видны, и шум от мотора гасится хуже, чем в мебели.
Встраиваемые вытяжки монтируются в шкаф над плитой. У них снижена высота корпуса (до 15-18 см), что удобно для размещения в пенал. Но будьте внимательны: ширина встраиваемой модели должна быть не меньше ширины варочной панели. Если панель 60 см, берите вытяжку 60 см, а не 50 см. Разница в 10 см приведёт к тому, что крайние зоны не будут захватываться – жир осядет на фасадах соседних шкафов.
Общее правило: площадь входного отверстия вытяжки должна на 10-15% перекрывать площадь плиты. Для панели 70x50 см оптимальная ширина вытяжки – 75-80 см.
Практический совет по эксплуатации
Все типы вытяжек, будь то проточные или рециркуляционные, страдают от одной и той же проблемы: пользователи включают их только тогда, когда уже пошёл дым. Это неправильно. Включите прибор за 3-4 минуты до розжига горелок. Вентилятор должен разогнать воздушную массу и создать устойчивый ламинарный поток. В противном случае первые густые испарения, как только Вы поставите сковороду на огонь, успеют рассеяться по кухне до того, как вытяжка начнёт их засасывать.
И помните: даже если Вы выбрали рециркуляционную систему, общая приточная вентиляция в кухне необходима. Угольный фильтр не добавит кислорода. Открывайте окно на микропроветривание или монтируйте приточный клапан в стену. Без этого воздух останется «тяжёлым», несмотря на отсутствие запаха жареного лука.
