Искрогасители для дымоходов

Владельцы загородной недвижимости, эксплуатирующие твёрдотопливные котлы, камины или печи, регулярно сталкиваются с проблемой вылетающих из трубы искр. Это не просто эстетический недостаток, а серьёзный фактор пожарной опасности. Особенно уязвимы здания с кровлями из горючих материалов – битумной черепицы, дранки, тёса.

Даже если дом выполнен из камня и покрыт негорючей металлочерепицей, рядом всегда находятся деревянные конструкции крыльца, террасы, оконные рамы или хозяйственные постройки. Сухая трава или скопление древесного мусора на участке способны мгновенно воспламениться от попадания одной раскалённой частицы. Поэтому установка искрогасителя – это не опциональное улучшение, а необходимая мера защиты имущества.

Природа возникновения искр и принципы их гашения

Искры представляют собой несгоревшие твёрдые частицы топлива, увлекаемые потоком дымовых газов. Их обилие чаще всего свидетельствует о низком качестве топлива или наличии посторонних примесей. Исключение составляют пиролизные котлы и печи длительного горения: в них предусмотрена камера дожига, где отходящие газы сгорают практически полностью, и в дымоход поступает уже остывший дым.

Часть искр гасится естественным путём ещё внутри дымохода. При движении по каналу раскалённые частицы ударяются о стенки, отдавая им тепловую энергию. Наибольший эффект дают «лабиринты» кирпичных дымоходов и колена стальных труб: при резком изменении направления потока частицы разбиваются о преграды и гаснут. Некоторые модели печей имеют в своей конструкции специальные перегородки за топкой, выполняющие ту же функцию.

Однако окончательное улавливание и тушение искр происходит уже на оголовке трубы с помощью специальных устройств – искрогасителей. Их задача – создать препятствие для твёрдых частиц, не снижая при этом тяги в дымоходе. Конструктивно все они делятся на несколько типов: перфорированные, сетчатые и дефлекторные.

Перфорированные и сетчатые конструкции: простота и нюансы эксплуатации

Самым простым в изготовлении вариантом является искрогаситель в виде отрезка трубы из нержавеющей стали с просверленными отверстиями. Оптимальный диаметр отверстий составляет от 3 до 5 миллиметров. Ключевая сложность при самостоятельном изготовлении – правильный расчёт количества отверстий и шага между ними.

Чтобы не нарушить тягу, рекомендуется располагать отверстия вертикальными рядами с расстоянием между рядами около 10-12 миллиметров и шагом прорезей 5-8 миллиметров. Сверху такая конструкция обязательно закрывается заглушкой для защиты от дождя. Вместо перфорированной трубы можно использовать свёрнутую в цилиндр стальную сетку, однако срок службы сетки будет ниже из-за меньшей жёсткости материала.

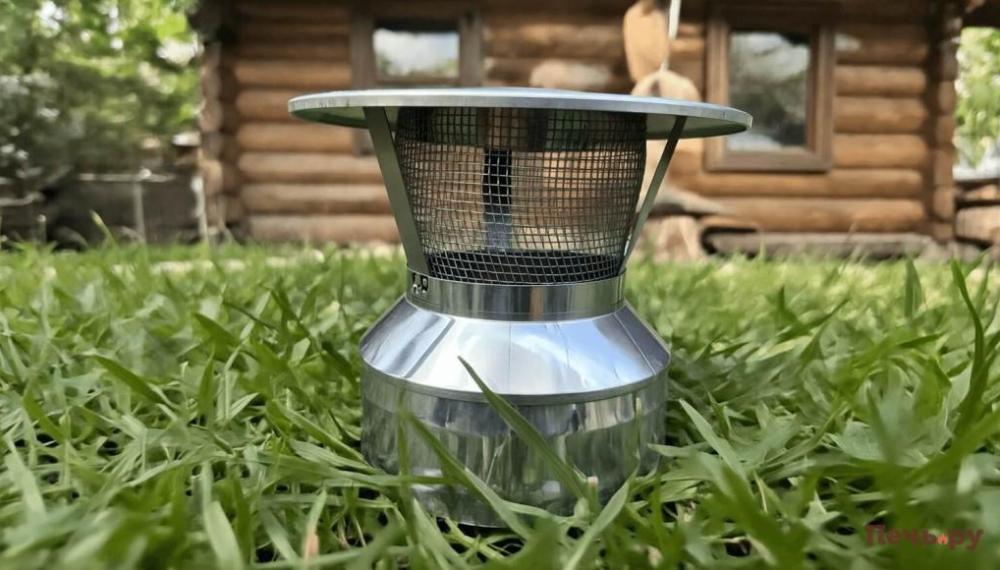

Более совершенной, но и более проблемной в обслуживании версией являются колпаки из мелкоячеистой сетки. Они имеют увеличенную площадь рабочей поверхности за счёт цилиндрической или сферической формы высотой от 150 до 350 миллиметров. Снизу такой искрогаситель оснащается патрубком-стаканом для крепления на трубе, а сверху – конусообразной крышкой. Промышленные образцы для одностенных и двустенных дымоходов изготавливаются из нержавеющей стали толщиной 0,5-1,0 миллиметра.

Главный недостаток сетчатых моделей – быстрое засорение сажей. При использовании влажной или смолистой древесины ячейки покрываются плотным слоем копоти уже через несколько недель активной топки, что критически снижает тягу. Поэтому конструкция обязательно должна быть съёмной: крепление сваркой исключено. Однако сама по себе необходимость регулярно снимать устройство для чистки на высоте кровли создаёт серьёзные неудобства.

Дымники и флюгарки: декоративная защита для кирпичных труб

На кирпичных дымоходах чаще всего монтируют дымники-искрогасители. В базовом исполнении это конструкция из опорных стоек, закреплённой между ними сварной решётки из прутка толщиной не менее 5 миллиметров или стальной сетки и двускатной крышки. Такие изделия называют флюгарками, и они часто выполняют роль декоративного навершия. Предприятия, работающие с металлом, предлагают дымники любого размера из нержавейки, оцинковки, меди или алюминия с полимерным или порошковым покрытием в любой цветовой гамме.

Стоимость индивидуального заказа начинается от двух тысяч рублей. Монтаж на кирпичную трубу требует использования переходников, так как стандартное основание-стакан рассчитано на установку внутрь или поверх круглого патрубка.

Дефлекторы-искрогасители: аэродинамическая эффективность

Наиболее технологичным решением являются дефлекторы закрытого типа, в частности, модель ЦАГИ. Эти устройства высотой от 300 до 600 миллиметров не просто задерживают искры, а улучшают тягу за счёт использования энергии ветра. Принцип их работы основан на разрежении воздуха при обтекании корпуса. Проходя через систему диффузоров и обечаек, дымовые газы резко меняют направление, разбиваются на несколько потоков и контактируют с металлическими поверхностями, что способствует затуханию твёрдых частиц.

Стандартные дефлекторы ЦАГИ стоят от 600 до 2.500 рублей в зависимости от диаметра. При их установке необходимо учитывать розу ветров и расположение близлежащих построек, которые могут создавать аэродинамическую тень и снижать эффективность устройства. Важно помнить, что если здание имеет кровлю из горючих материалов, дефлектор должен быть доукомплектован сетчатой вставкой. Однако это несколько снижает его основную функцию усилителя тяги и добавляет проблему регулярной очистки сетки.

Альтернативным способом повышения безопасности является установка так называемой «юбки». Это кольцо из листовой стали, диаметром на 5-7 миллиметров превышающим диаметр корпуса дефлектора. Оно крепится под основным корпусом на патрубке. Юбка выполняет роль поддона для искр, прорвавшихся через основной узел гашения, не давая им упасть на кровлю. Для отвода дождевой воды в нижней части юбки просверливаются небольшие дренажные отверстия.

Следует чётко понимать, что дефлекторы открытого типа – колпаки Григоровича, тарельчатые или флюгерные модели – сами по себе искрогасителями не являются, так как выпускают дым в атмосферу через открытые проёмы. Их переоборудование сетками нецелесообразно и технически сложно реализуемо.

Выбор конкретного типа искрогасителя зависит от конфигурации дымохода, интенсивности эксплуатации печи и бюджета. Но в любом случае это вложение в безопасность, которое позволяет избежать разрушительного пожара от, казалось бы, незначительной искры.
