Горячая вода поступает от котла по подающей магистрали ко всем поверхностям нагрева. После передачи энергии в соответствующие комнаты вода возвращается в котёл. Как же устроена двухтрубная система и что важно для эффективной работы?

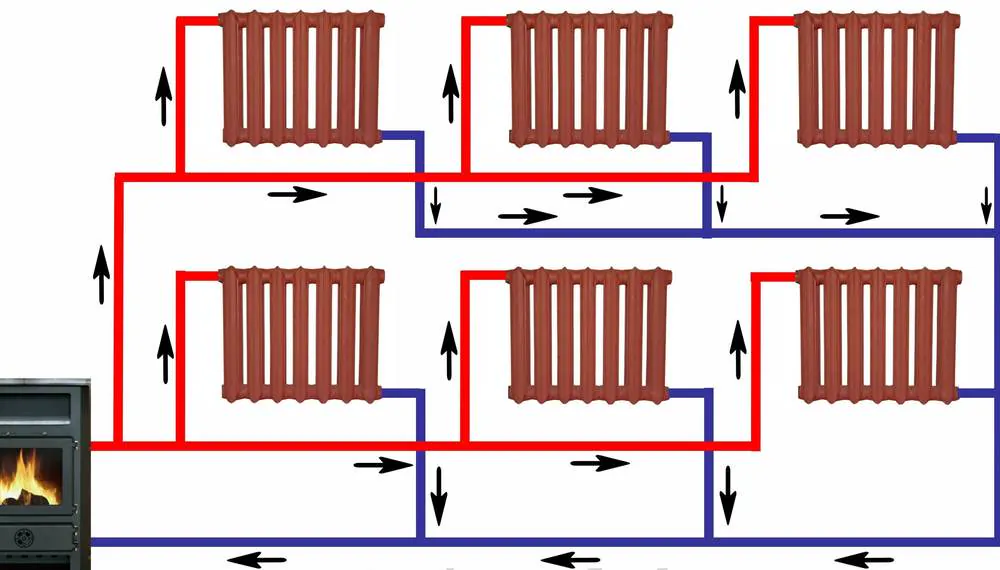

В то время как в однотрубной системе отопления тепло течёт по одной трубе ко всем поверхностям нагрева в доме, в двухтрубной системе есть две линии: подающая и обратная. После того, как котёл нагрел воду для отопления, насос подаёт теплоноситель по системе. Она течёт по подающим линиям ко всем радиаторам и панельному отоплению. Тем самым в дом передаётся тепловая энергия до того, как отопительная вода вернётся в котёл по обратной линии.
Все поверхности нагрева имеют одинаковую температуру подачи
Так как теплоноситель доводится до соответствующей температуры перед тем, как попасть в контур отопления, все поверхности нагрева одного типа работают с одинаковой температурой подачи. Она должна быть настолько высокой, чтобы отопление могло нагреть комнату с наибольшей тепловой нагрузкой за разумное время.
Если используются системы с различными требованиями к температуре подачи (радиаторы и панельное отопление), линии можно разделить с помощью распределителя. В этом случае на более холодном отопительном контуре устанавливается смеситель. Это направляет возвратную воду в поток для её соответствующего охлаждения.
Предохранительная арматура
Для надёжного распределения тепла в двухтрубной системе отопления требуется различная арматура. Например, расширительный бачок (мембранный расширительный бачок). Контейнер состоит из двух камер, которые отделены друг от друга мембраной. Пока греющая вода протекает через первую камеру, во второй находится газ. Задача расширительного устройства – обеспечить одинаковое давление в системе. Оно может колебаться, если объём отопительной воды изменяется при разных температурах. Если давление слишком высокое, предохранительный клапан обеспечивает релаксацию. Потому что это позволяет воде вытекать из двухтрубного отопления при угрожающем повышении давления в системе.
Типы распределения тепла
Что касается типа распределения тепла в двухтрубной системе, специалисты различают верхнее, нижнее и горизонтальное распределение. Какие их характеристики?
1. Верхнее распределение. В случае двухтрубной системы отопления с верхним распределением поток сначала ведёт к самой высокой точке системы. Оттуда отопительная вода течёт по разным водосточным трубам к радиаторам и по ним через обратный поток обратно в котёл. Для обеспечения беспрепятственной циркуляции отопительной воды в самой высокой точке системы необходимо установить вентиляционное устройство. Двухтрубная система с верхним распределением в основном подходит для насосного и самотёчного отопления.
2. Нижняя разводка. Современные двухтрубные системы отопления обычно работают с нижней разводкой. В подвале проходят выкидные линии. Они направляют отопительную воду к различным стоякам и через них к отдельным поверхностям нагрева. Оттуда более холодная вода течёт по обратной линии (через запорный экран) обратно в котёл, который затем, снова нагревает её до нужной температуры. По сравнению с двухтрубной системой с верхним распределением теплопотери здесь обычно ниже. Важно утеплить трубы отопления. Ещё одно преимущество – экономия материала. Для нижней разводки требуется меньше труб отопления. Это обеспечивает более быструю установку и меньшие затраты.
3. Горизонтальная разводка. Связана с нижним распределением. По нескольким стоякам теплоноситель течёт вверх. На каждом этаже или жилом доме отходят трубы отопления, соединяющие все поверхности нагрева в соответствующей зоне. Это возможно, через:
- кольцевые линии: все поверхности нагрева двухтрубного отопления расположены одна за другой, трубы часто проходят вдоль стены;
- центральное распределение: трубы отопления проходят в потолке или в полу и отходят от пола к отдельным радиаторам;
- система Тихельмана: система с оптимизированным расходом, в которой подающая и обратная линии всех поверхностей нагрева в целом имеют одинаковую длину, радиатор с самым длинным потоком получает наименьшую отдачу;
- звездообразная разводка: все поверхности нагрева соединены через центральный распределитель, линии проходят в конструкции пола.
Гидравлическая балансировка двухтрубного отопления
Гидравлическая балансировка должна выполняться таким образом, чтобы тепло можно было эффективно и равномерно распределять в двухтрубной системе. Специалист должен настроить все клапаны в системе так, чтобы потери давления были одинаковыми на всех путях потока от котла к поверхностям нагрева. Радиаторы и контуры панельного отопления получают ровно столько тепла, сколько им нужно, и дом нагревается равномерно.
Благодаря эффективному распределению, насосы обычно можно настроить более экономично, что приводит к снижению затрат на электроэнергию. Если специалисты смогут снизить температуру подачи во время гидравлической балансировки системы отопления, снизятся и затраты на отопление. Потому что таким образом снижаются потери при распределении тепла, и системы экологического или конденсационного отопления работают более экономично.
Двухтрубное отопление – это стандарт, когда речь идёт о распределении тепла в доме. Он состоит из подающей и обратной линий и особенно подходит для нагрева воды с помощью центрального насоса. Если двухтрубная система гидравлически сбалансирована, система работает эффективно и комфортно.
