Обзор однотрубной системы отопления

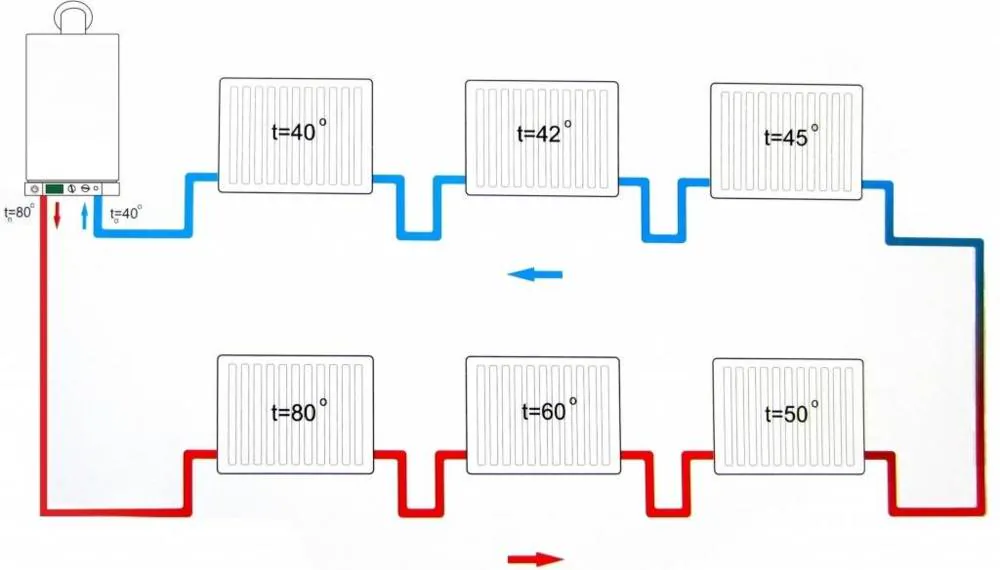

Однотрубная система отопления. В такой системе все радиаторы подключены к одной трубе – подаче горячего теплоносителя

Обсуждение: 0
5110

Это значит, что при понижении температуры в трубе размеры радиаторов вдоль трубопровода должна увеличиваться соответственно, для обеспечения необходимой тепловой мощности.

Иногда, в очень холодные зимние дни, падение температуры воды в батареях первого этажа и последнего превышает 60%, хотя на каждом этаже установлена перемычка, но жильцы, пытаясь создать комфортную температуру в своей комнате, часто её ликвидируют. Высокая температура поверхности радиатора у первого потребителя на стояке сильно сушит воздух, что вызывает его положительную ионизацию и головную боль, и ощущение дискомфорта у жильцов.

Поэтому старые системы отопления в многоквартирных жилых зданиях неизменно страдают от дисбаланса: в некоторые квартирах слишком жарко, а некоторые страдают от холода. Обеспечение сбалансированного распределения тепла для здания, где температура в квартирах должна быть одинаковой, минимизирует впустую трату топлива для обогрева и сократит материальные затраты на его приобретение.

Тем не менее, процесс часто довольно сложный и, следовательно, многие владельцы зданий и менеджеры не знают о решениях проблемы балансировкой, так как очень немногие подрядчики или консультанты предлагают такую услуги. Для них более выгодно заняться многочисленными новостройками, чем приводить в порядок старую систему отопления.



Основы компоновки

Существуют две схемы монтажа радиаторов в однотрубной системе.

  1. Проточная схема, характеризуется отсутствием перемычек между обраткой и подачей из радиатора. Почти не применяются при монтаже систем отопления из-за их непрактичности. Если сломается одна батарея, то нужно отключать стояк, потому что нет возможности включить теплоноситель в обход.
  2. Смешанная схема, подразумевает у каждого радиатора наличие перемычки для обеспечения транзита теплоносителя.

По схеме монтажа однотрубное отопление бывает:

  • горизонтальное, когда батареи последовательно соединены друг с другом по всему этажу,
  • вертикальное, подключение всех отопительных приборов последовательно сверху донизу.

Недостатком обоих подключений является завоздушивание системы, возникающее в радиаторах отопления и трубах из-за накопления воздуха. Монтаж однотрубных систем в многоэтажных зданиях требует вертикальную разводку.

Эта система работает под большим давлением теплоносителя, для чего устанавливают более мощные насосы и, соответственно, увеличиваются расходы на электроэнергию, увеличивается вероятность протечек трубопроводов и радиаторов, требуется постоянная подпитка системы. В частных домовладениях эксплуатация такой системы возможна только с насосом, для использования гравитационной системы перемещения теплоносителя необходима двухтрубная система.

Оснащение такой отопительной системы радиаторными терморегуляторами экономит до 25% используемой энергии. Температурный режим в помещении регулируется автоматически путём повышения или понижения расхода теплоносителя, а не открытием окон, форточек или дверей. Как правило, на отопительном приборе устанавливается комплект клапанов:

  • регулирующий клапан, на входе теплоносителя,
  • запорный клапан, на выходе.

Запорный клапан используется для дополнительной настройки и для отключения и сброса воды из радиатора без остановки всего стояка. При использовании термостатических регуляторов, на стояках системы необходимо также устанавливать автоматический регулятор перепада давления для обеспечения оптимального гидравлического баланса системы.



Положительные моменты системы

Начали эксплуатировать эту систему, когда не было сделано такого революционного переворота в технологиях и способах отопления зданий. Появились альтернативные варианты получения дополнительной тепловой энергии, которые описывала научно-фантастическая литература в прошлом веке.

Как понятно из названия системы, однотрубная система требует для монтажа значительно меньше труб, фитингов, меньшее количество пробитых отверстий в стенах, что выглядит гораздо эстетичнее при монтаже. Эта система не исключает одновременного использования двух, трёх котлов: газового, электрического и твёрдотопливного, что в настоящее время очень важно. Могут быть отведены трубы к системе «тёплый пол» или на систему воздушного обогрева.

Для отопления частного дома – это самый распространённый способ подачи теплоносителя к радиаторам, но есть ограничение по отапливаемой площади – до 100 квадратных метров. Насос в принудительной системе такого типа должен быть установлен так, чтобы он находился в конце отопительного контура и направлял остывшую воду в направлении котла.

Мировой энергетический кризис вынудил пересмотреть и изменить подходы в вопросах энергопотребления и энергосбережения. Комплексное использование старой однотрубной системы и новых технологий позволяет в несколько раз снизить потребление энергоносителей и, как следствие, значительно уменьшить эксплуатационные расходы с одновременным улучшением экологической обстановки за счёт уменьшения выбросов вредных веществ в атмосферу. Поэтому не спешите в своём многоквартирном доме ломать «старую» систему, а просто модернизируйте её.

Итак, преимущество такой схемы – простота монтажа и экономия материала!
