Замена электрической розетки пошагово

Давайте рассмотрим шаг за шагом, как подключить это нехитрое устройство в Вашей квартире или доме

Обсуждение: 0
5028

Обычно при возникновении неисправности мы предпочитаем вызвать специалиста и убедиться, что всё будет сделано профессионально и квалифицированно, и никаких дальнейших неисправностей не возникнет. Однако заменить электрическую розетку несложно, и стоит обладать этим навыком, чтобы суметь справиться с ситуацией, когда вызов электрика невозможен. Это, конечно же, сэкономит Ваши деньги.

Замена старой розетки на новую необходима, когда Вы видите следы горения на корпусе розетки или в её отверстиях, искрение, странные звуки, исходящие из розетки.

Сборка розетки не требует специальных инструментов. Вам понадобится только отвёртка. Подключение желательно проводить днём, так как в это время мы должны отключить электричество, и может быть темно.

Первое, что необходимо сделать перед заменой, – это отключить электричество в данной розетке или во всей квартире. В старых установках мы выключаем пробки, а в новых установках выключаем ток с помощью выключателя. Электричество – это не шутка, поэтому стоит убедиться, что ток точно не проводится. Для этого неплохо иметь тестер напряжения, который вставляют в розетку, чтобы проверить, находится ли она под напряжением. Если у Вас нет тестера, вставьте в розетку, например, лампочку и включите её. Если лампа не загорается, это означает, что ток не поступает, и мы можем продолжить.

Перед заменой розетки желательно ознакомиться со схемой проводки, чтобы знать, как подключать контакты. Также нелишним будет сфотографировать или зарисовать старую розетку после её демонтажа, чтобы знать, куда шли провода.



Как разобрать старую розетку

Чтобы снять старую розетку со стены, нужно открутить крепёжные винты. Чаще всего электрическая розетка крепится одним винтом между отверстиями или двумя винтами по бокам. Открутив этот винт, мы можем снять крышку розетки.

Чтобы снять среднюю часть гнезда, открутите 2 винта, расположенные по бокам. К этой части прикручиваются кабели. Они крепятся с помощью винтов в старых типах розеток или с помощью зажимов в новых типах розеток. Прежде, чем отсоединять кабели, хорошо бы сфотографировать или нарисовать, как подключены кабели в старой розетке.

Существует два типа розеток: розетки старого типа без заземления, заземлённые розетки нового типа со штырём.

В случае с бесштыревыми розетками схема розетки намного проще, так как такие розетки имеют только 2 провода: фазовый (так называемая фаза), нейтральный (так называемый нулевой).



Как установить контакт с заземлением

В настоящее время большинство продаваемых розеток – это заземлённые розетки, то есть со штырём. Розетки старого типа без заземляющего штыря больше не должны использоваться. После демонтажа старой розетки нам нужно подключить провода к новой розетке. Их можно закрепить с помощью винтов или зажимов.

К розетке со штырём подключаем 3 провода с цветовой маркировкой: провод напряжения чёрный или коричневый, нейтральный синий и провод заземления жёлто-зелёный. Если смотреть с передней стороны розетки, кабели монтируются следующим образом:

  • фазный провод (чёрный или коричневый) подключён к левой клемме L;
  • нейтраль (синий) к правой клемме N;
  • заземление (зелёный/жёлтый) на штырь или центральную клемму PE.

Чаще всего на клеммах контакта имеется маркировка. Если это не так, подключите коричневый провод к левой клемме, зелено-жёлтый провод заземления к средней клемме и синий нейтральный провод к правой клемме, если смотреть на розетку спереди.

Как установить заземлённый контакт, если в розетке только 2 провода. В случае установок TN-C это возможно. В этом случае нейтральный провод также должен быть подключён к контакту заземления с помощью мостового соединения. Если Вы не уверены, как это сделать, лучше обратиться к профессионалу.

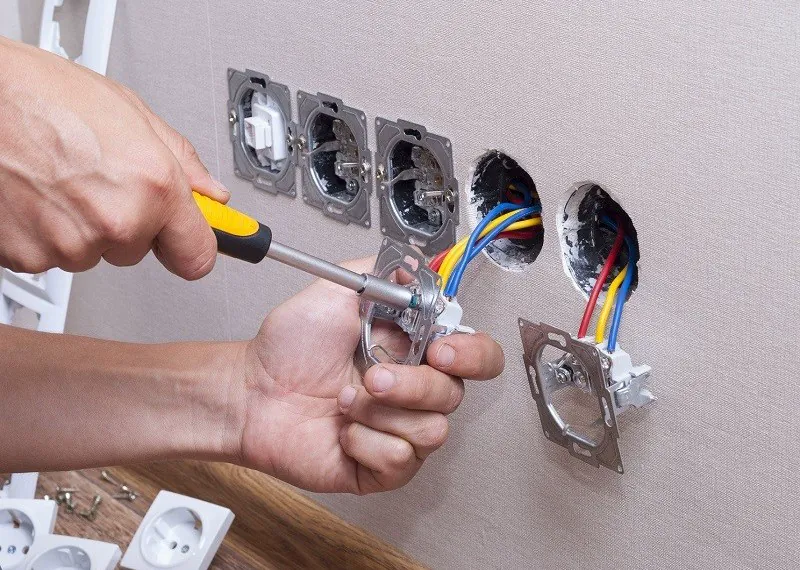

Убедившись, что провода надёжно закреплены, поместите внутреннюю часть розетки в настенную коробку, а затем прикрутите её на место с помощью винтов. При установке контакта в настенную коробку убедитесь, что защёлки контакта не повредят кабели. Затем следует выровнять внутреннюю часть поверхности контакта. Убедитесь, что коробка сидит надёжно, и прикрутите пластиковую крышку гнезда.

Наконец, проверьте, всё ли сделано правильно. Включите ток в контактах и проверьте тестером напряжения, есть ли напряжение на контакте. Если у Вас нет тестера, достаточно включить электрический прибор, например, лампу. Если лампа не загорается, это означает, что подключение выполнено неправильно. Возможно, мы подключили провода к неправильным клеммам или провода были подключены небрежно и выпали из клемм.



Как подключить двойную розетку

Двойная розетка очень практична, так как к ней можно подключить два электроприбора. Многие задаются вопросом, как установить заземлённый двойной контакт, поскольку двойная розетка имеет 2 контакта, один сверху, другой снизу.

В двойной розетке фазный провод подключается к нижней розетке слева. Однако в верхней розетке, повёрнутой на 180 градусов, фазный провод также находится слева. Однако это не имеет никакого значения, поскольку порядок подключения проводов имеет значение только для небольшого числа приборов, которые вряд ли будут использоваться в доме.

Двойная розетка подключается точно так же, как и одинарная, то есть к ней подключаются 3 провода.

Как видите, подключение электрической розетки не является сложной задачей, требующей специальных знаний. Любой может успешно отремонтировать сломанный контакт или заменить одинарную розетку на двойную. Однако, если Вы хотите чувствовать себя более уверенно, стоит нанять электрика.
