Камеры с поворотными PTZ-платформами

Обычно камеры наблюдения прочно закрепляются в одном положении на всё время эксплуатации. Поле зрения при этом зависит от оптики. Чем больше значение фокусного расстояния, тем меньше угол зрения и сильнее оптическое увеличение. При таком подходе возможности оператора системы наблюдения довольно ограничены.

Всегда есть вероятность, что интересующие его объекты уйдут из поля зрения, и единственной возможностью дальнейшего наблюдения за событиями является переключение на вид с другой видеокамеры.

Но есть и альтернатива. Современные технологии позволяют сделать видеокамеры подвижными – таким образом пользователь получает возможность управлять полем зрения. Существуют два способа это сделать: оборудовать обычные камеры специальной поворотной платформой или использовать PTZ-камеры.

PTZ-платформа – это специальное приспособление, позволяющее изменять поле зрения камеры наблюдения. Пользователь с помощью клавиатуры-манипулятора удалённо управляет механизмом для поворота камеры в стороны или наклона вниз. Через специальные контакты команды управления передаются самой камере, если она оборудована зум-объективом. Таким образом оператор получает возможность следить за интересующим его движущимся объектом, не выпуская его из поля зрения, а также увеличивать изображение.

Особенности поворотных платформ для видеокамер наблюдения

Как и штативы для обычной фотоаппаратуры, PTZ-платформы имеют ограничение на максимальную грузоподъёмность. Установка слишком тяжёлого оборудования может вывести поворотный механизм из строя. Подбирать PTZ-платформу необходимо точно под габариты видеокамеры, которую она будет держать на себе.

Важной характеристикой PTZ-устройства является максимальная скорость вращения. Поворотные платформы бюджетного уровня не отличаются быстрым поворотом – около 10 градусов в секунду. Модели более высокого класса позволяют менять направление камеры довольно быстро. При этом пользователь получает возможность регулировать скорость вращения в диапазоне 1-400 градусов в секунду. PTZ-платформы являются идеальным вариантом для мониторинга объектов, отличающихся особой интенсивностью потоков людей (стадионы, вокзалы). От скорости реакции PTZ-механизма будет зависеть общая эффективность системы наблюдения.

Ещё одно полезное свойство, которым должна обладать PTZ-платформа – возможность позиционирования. Оно подразумевает, что камера будет поворачиваться на определённый угол, а затем возвращаться в первоначальное положение. Дешёвые платформы часто лишены такой функции, тогда как дорогие модели позволяют задавать несколько положений и настраивать угол поворота с точностью до десятых градуса.

Каждая модель видеокамеры обладает защитой от внешнего воздействия (уплотнители, ударопрочные материалы и прочее). Уровень защиты указывается согласно стандарту IP. Устройства подбираются под особенности условий, в которых они будут использоваться. Уровень защиты PTZ-платформы должен также быть соответственным. Только в этом случае пользователь может быть уверен, что поворотный механизм не потеряет своих свойств и не даст сбой.

Разновидности PTZ-платформ

Можно выделить две группы PTZ-систем для камер наблюдения. Первая группа позволяет поворачивать камеру в одной плоскости, вторая – в двух плоскостях. Поворотные головки для камер могут изменять направление камеры по горизонтали, то есть вращать её вокруг только одной оси. Пользователь может настраивать шаг поворота, скорость хода, а также время задержки камеры в каждом положении.

Большинство устройств имеет ограничение на максимальный поворот в одну сторону около 350 градусов. Более дорогие модели уже предоставляют возможность полного поворота вокруг оси – больше 360 градусов. PTZ-платформы второй группы могут не только вращать камеру в стороны, а и наклонять. Угол наклона может достигать 90 градусов.

Основа для закрепления видеокамеры может находиться сверху или сбоку платформы. В первом случае есть возможность прикрепить к платформе дополнительные элементы, например, ИК-освещение, но диапазон наклона существенно сокращается. С помощью платформы второго типа можно увеличить максимальный угол наклона видеокамеры.

PTZ-камеры

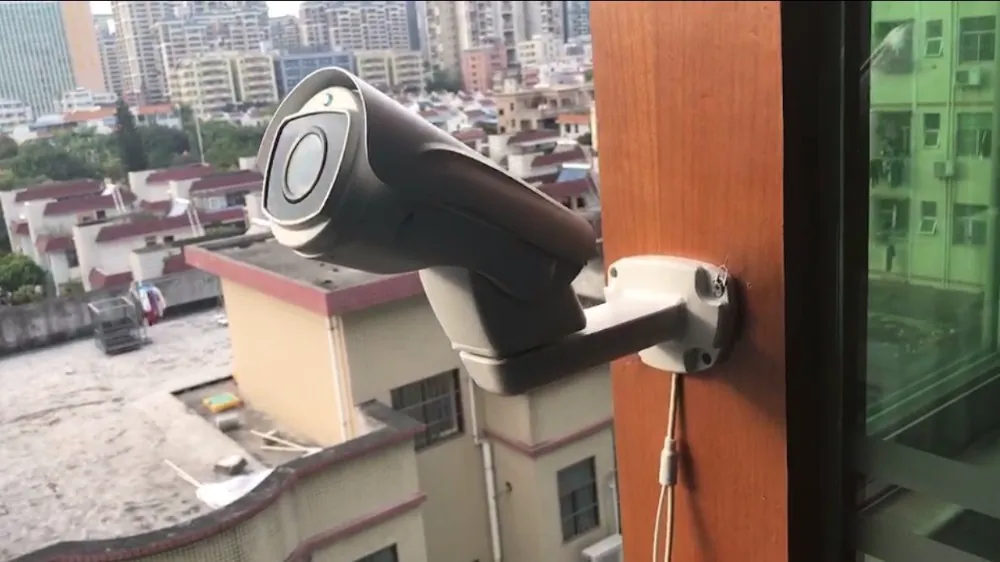

Поворотные или роботизированные камеры – это устройства с интегрированными PTZ-функциями. В этом случае видеокамера, поворотный механизм «pan-tilt-zoom» и ряд дополнительных элементов являются одним целым. PTZ-камеры сегодня применяются в системах видеонаблюдения разного уровня, тогда как PTZ-платформы обычно только в системах промышленного уровня. Поворотные IP-камеры часто добавляются и в домашние охранные системы.

При выборе PTZ-камер лучше обращать внимание на оборудование от известных производителей. В дешёвых моделях качество оптики и электроники самой камеры может быть приемлемым, но PTZ-механизмы могут не дотягивать до нормального уровня с точки зрения функциональности и надёжности.

После небольшого времени использования недостатки вращательных элементов будут негативно влиять на эффективность видеонаблюдения. Поворотный механизм должен быть изготовлен из стойких к износу материалов, только так камера не потеряет своей мобильности на протяжении всего срока эксплуатации.

Управление поворотным механизмом в современных PTZ-камерах осуществляется удалённо (в том числе и через интернет) с помощью веб-интерфейса или специального приложения на ПК или мобильном устройстве пользователя. Многие PTZ-камер оснащены рядом дополнительных функций, которые повышают эффективность видеонаблюдения и упрощают работу оператора.

Одной из такой функций является автоматическое слежение – камера с PTZ-механизмом автоматически изменяет своё направление, чтобы не выпускать из поля зрения интересующий пользователя объект. Это удобно для системного оператора, поскольку процессы выполняться автоматически и не требуют нажатия кнопок вручную.

На рынке представлен широкий ассортимент PTZ-камер с автоматическим отслеживанием объектов. Параллельно камера может информировать пользователя, в какой из подконтрольных зон находится объект, чтобы тот при необходимости мог переключиться на другие устройства, чтобы не прекращать слежение.
