Важный герметический сосуд в системе водоснабжения частного дома: технические рекомендации по подбору и настройке

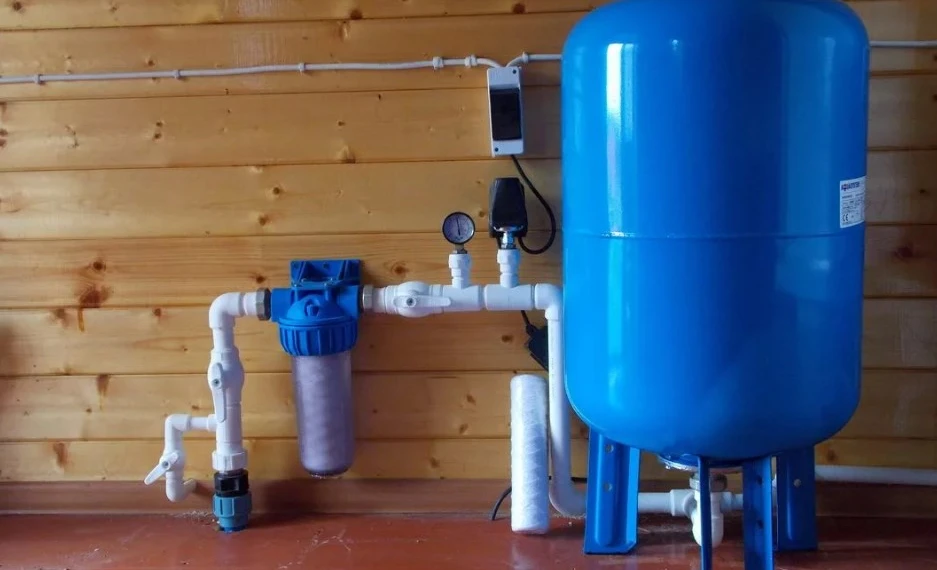

Гидроаккумулятор в автономной системе водоснабжения частного дома выполняет ту же роль, что и водонапорная башня в централизованных сетях. Он обеспечивает стабильное давление в трубопроводе, защищает насос от частых включений и гасит гидроудары, продлевая срок службы оборудования. Без этого элемента даже мощный скважинный насос будет работать рывками, а напор из крана станет нестабильным.
Внутри гидробака находится баллонная мембрана, разделяющая водяную и воздушную камеры. При поступлении воды из скважины мембрана растягивается и сжимает воздух, создавая давление в системе. Когда оно достигает заданного верхнего порога, датчик отключает насос. По мере расхода воды давление падает, и при достижении нижнего порога насос включается снова.
Как правильно рассчитать объём бака
Ключевой параметр при подборе гидроаккумулятора – не полный объём корпуса, а полезный запас воды. В 100-литровом баке при стандартном соотношении воды и воздуха 1:1 содержится лишь около 50 литров воды. Поэтому при выборе ориентируются на количество точек водопотребления и пиковый расход.
Для кухонного крана и туалета достаточно бака на 24 литра. Если к системе подключены три-пять точек, включая душевую кабину, потребуется модель на 70-100 литров. В домах с несколькими санузлами и бытовой техникой, подключённой к воде, объём рассчитывают по формуле, учитывающей максимальный расход, число пусков насоса в час и пороговые значения давления.
Формула выглядит так:
V = 16,5 × Qmax / a × (Pmin × Pmax / (Pmin – Pmax)) × 1/P0.
Здесь Qmax – максимальный расход воды в литрах в минуту, a – допустимое число пусков системы в час, Pmin и Pmax – нижний и верхний пороги давления в барах, P0 – начальное давление воздуха в гидробаке.
Для двухэтажного дома типичны значения Pmin = 1,5 бар и Pmax = 3 бар. Если Qmax составляет 40 л/мин, a = 15, Pmin = 1,8 бар, Pmax = 3,0 бар, а P0 = 1,5 бар, потребуется бак объёмом около 150 литров. Эта же формула помогает, когда в доме появляется новый потребитель – например, посудомоечная машина, и старый гидроаккумулятор перестаёт справляться.
Материал мембраны и его влияние на срок службы
Для производства мембран используется нетоксичная резина, допущенная к контакту с питьевой водой. Натуральная каучуковая резина (Natural) эластична и работает при температуре от –10 до +50 °С, однако со временем начинает пропускать воду через стенки. Синтетические варианты – бутиловая (Butyl) и этиленпропиленовая (EPDM) – менее эластичны, но служат дольше и выдерживают нагрев до +99 °С.
При превышении допустимого числа пусков насоса – а это не более 15 раз в час – мембрана испытывает чрезмерные нагрузки и быстро изнашивается. Недостаточный объём бака приводит и к преждевременному износу самого насоса, поэтому экономия на вместимости гидроаккумулятора оборачивается затратами на замену оборудования.
Монтаж и настройка давления
Гидробак рекомендуется располагать как можно ближе к насосу и на максимально возможной высоте. Каждые 10 метров подъёма дают дополнительный 1 бар давления, что улучшает напор из кранов. При выборе между вертикальной и горизонтальной моделью принципиальных различий нет – ориентируйтесь на удобство места монтажа.
При установке учитывайте вес бака вместе с водой и заранее предусмотрите точку слива на случай регулировки давления или замены мембраны. Разница между нижним и верхним порогами срабатывания должна составлять 1,0-1,5 бар.
Минимальное давление для бака в подвале вычисляется так: расстояние в метрах от бака до самой высокой точки водопотребления плюс 6, затем деление на 10. Если до душа на втором этаже 7 метров, получаем (7 + 6) / 10 = 1,3 атм. При меньшем давлении вода до душа просто не дойдёт, а при завышенном – в баке не будет воды.
Заводское давление воздуха в бытовых аппаратах обычно составляет 1,5 бара. Добавив к нему ещё 1,5 бара, получают максимальную величину, которая должна быть на 30 % меньше наибольшего значения в напорных характеристиках насоса. Раз в полгода давление воздуха в баке необходимо измерять и при необходимости подкачивать обычным автомобильным насосом – это простая процедура, которая заметно продлевает ресурс всей системы.
