Когда при постройке дома приходится выбирать свайный фундамент и с какими проблемами это может быть связано?

Представьте себе участок, который геологи с видом знатока называют «сложным рельефом». Перепад высот, влажная низина, а под ногами – то ли суглинок, то ли какой-то намёк на песок. Ленточный фундамент здесь, конечно, возможен, но копнуть поглубже – и сразу начинается весёлая история с привозным грунтом, бетонными машинами и бюджетом, который улетает в небеса. Именно в такой момент на сцене появляется герой нашей статьи – свайный фундамент. Человек, далёкий от стройки, возможно, подумает про какие-то «буронабивные чудеса», но на самом деле сваи – это очень приземлённая, рабочая и даже в чём-то остроумная инженерная задача.

Как это устроено?

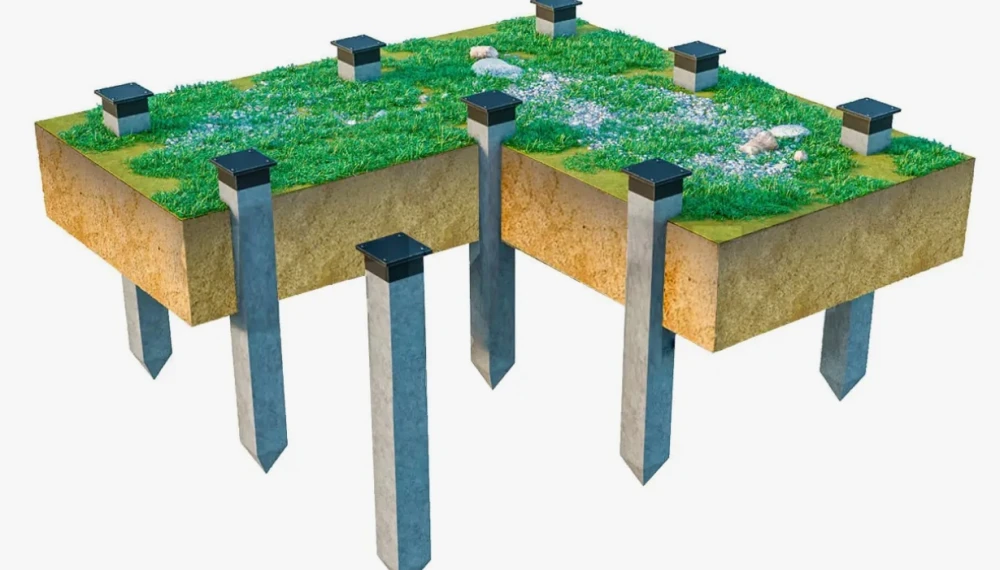

Техническая суть свайного фундамента обманчиво проста. В отличие от ленты или плиты, которые опираются на грунт всей своей нижней плоскостью, сваи работают как глубинные якоря. Они проходят сквозь слабые, пучинистые или водонасыщенные слои земли и добираются до плотного материкового основания, которое способно держать нагрузку этак на глубине трёх, пяти, а то и десяти метров.

Кстати, это ключевое отличие от распространённого мифа: свая держит дом не трением о мягкую землю (хотя и это помогает), а своим остриём, упирающимся в твёрдый горизонт. Можно провести аналогию с туристом, который идёт по болоту: пока он перебирается по кочкам – проваливается, но стоит воткнуть длинный шест до дна – сразу появляется опора.

По способу погружения сваи делятся на два больших лагеря: забивные и набивные (буронабивные). Первые – это железобетонные «гвозди» заводского изготовления. Их заколачивают в землю специальным копром. Зрелище, надо сказать, впечатляющее: тяжёлая баба с грохотом обрушивается на торец сваи, и та входит в грунт с каждым ударом всё глубже и глубже. В частном строительстве забивные сваи встречаются редко – во-первых, для них нужна тяжёлая техника, а во-вторых, есть реальный риск повредить соседние постройки из-за вибрации. Вот если строится мост или завод – там без забивных никуда.

Гораздо ближе к бытовому строительству буронабивные сваи. Технология выглядит примерно так: сначала бурится скважина строго вертикально (тут нужен или ручной бур, или ямобур на мини-экскаваторе). Диаметр скважины обычно варьируется от 150 до 400 миллиметров – и это, кстати, частый предмет споров на форумах. Кто-то уверен, что чем толще свая, тем лучше, но инженерная механика говорит иначе: ключевую роль играет не только диаметр, но и площадь опирания на плотный грунт, а также армирование.

В скважину опускается арматурный каркас – как минимум четыре продольных прута диаметром 10-12 миллиметров, связанных хомутами. Затем заливается бетон, и вот он – готовый элемент, работающий как колонна. Очень важно при заливке вибрировать бетон глубинным вибратором или хотя бы интенсивно протыкать арматурой, иначе внутри останутся воздушные раковины – свая потеряет до 30% прочности.

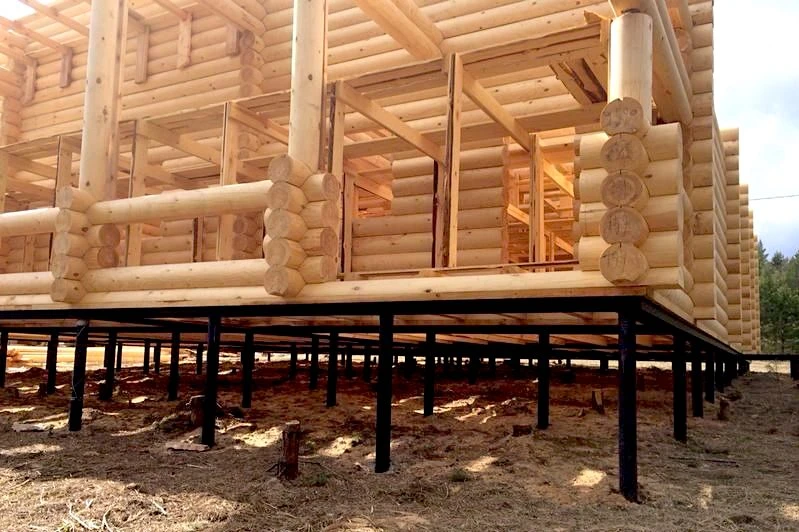

Отдельная песня – это винтовые сваи. Тут вообще всё красиво. Металлическая труба с режущей лопастью на конце вкручивается в грунт наподобие огромного самореза. Кстати, изобрели эту технологию ещё в девятнадцатом веке для маяков и мостов – представьте себе английских инженеров, которые вкручивали чугунные сваи в дно Темзы. Сегодня винтовые сваи переживают второе рождение: они идеальны для каркасных домов, бань, пристроек и даже для пары-тройки бревенчатых срубов. Их главное достоинство – почти полное отсутствие земляных работ и мокрых процессов. Не нужно ждать, пока схватится бетон; вкрутил – и сразу можно обвязывать швеллером или брусом.

Но есть и технический нюанс, о котором иногда забывают. Лопасть сваи должна пройти на полметра глубже уровня промерзания грунта. Для средней полосы России это не менее полутора метров, а в северных регионах и все два. Если же лопасть останется в зоне промерзания, силы морозного пучения выдернут её из земли за одну зиму – инженеры называют это «выпорами». Дом перекосит так, что дверь перестанет закрываться.

Плюсы и минусы

Теперь о плюсах, но без наивного восторга. Самое очевидное преимущество – сваи не боятся воды. Если на участке высокий уровень грунтовых вод, ленточный фундамент придётся гидроизолировать как подводную лодку, а плита превратится в огромный бетонный плот в болоте. Сваи же просто проходят сквозь воду, а дом остаётся сверху, на воздухе, проветриваемый снизу.

Кстати, это автоматически решает проблему с полом первого этажа: можно сделать холодное подполье и утеплять перекрытие, а не морозиться с грунтом. Ещё один очевидный плюс – экономия на объёме бетона и земляных работах. Для ленточного фундамента под дом 10 на 10 метров понадобится вынуть и утилизировать 30-40 кубов грунта, а затем залить столько же бетона. Для свай – всего несколько ямок скважин и метров десять бетона на оголовки.

Но было бы нечестно умолчать о минусах. Первый и самый серьёзный – свайный фундамент практически не позволяет сделать полноценный подвал или цокольный этаж. Технически, конечно, можно отлить по сваям железобетонный ростверк и между сваями залить стены, но получится очень дорого и небезопасно: грунт будет давить на эти стены снаружи. Обычно под свайным домом делают не подвал, а декоративный забирку – лёгкое ограждение между сваями, чтобы туда не задувал ветер и не забирались еноты. Второй недостаток – нужен очень точный геологический расчёт.

Если не знать, на какой глубине лежит плотный грунт, можно ошибиться с длиной сваи. Представьте, что бурите скважину на три метра по инструкции, а плотный слой начинается только на пяти – свая повиснет в слабом грунте и дом со временем даст неравномерную осадку. Поэтому перед проектированием обязательно делают пробное бурение хотя бы в двух-трёх точках участка.

Сравнение с аналогами

Сравним свайный фундамент с классической лентой и монолитной плитой. Ленточный фундамент хорош на сухих, песчаных или каменистых грунтах, где он может лежать неглубоко – примерно сантиметров шестьдесят от поверхности. Там он работает как жёсткая рама, перераспределяющая нагрузки от стен. Но на пучинистых грунтах мелкозаглублённая лента начинает играть: то приподнимется на морозе, то сядет весной. Глубокая лента – надёжна, как швейцарские часы, но это золотое дно для кармана застройщика: траншеи глубиной в полтора метра, огромный расход арматуры, а главное – опалубка и бесконечные арматурные выпуски. Монолитная плита – это абсолютный чемпион по несущей способности. Представьте себе железобетонный ковёр толщиной в тридцать сантиметров, который лежит на всей площади дома. Плита вообще не боится ни пучения, ни подвижек грунта, потому что она плавает как ледокол. Но стоит такая штука как космический корабль, и её имеет смысл заливать только под тяжёлыми кирпичными или блочными домами в два-три этажа. Для лёгкого каркасника или брусовой бани плита – это как бить из пушки по воробьям.

Где же свайный фундамент выигрывает безоговорочно? На склонах. Попробуйте отлить ленту на участке с перепадом высот в полтора метра – это будет уже не лента, а какой-то сюрреалистический каскад. Сваи же позволяют вывести все оголовки в одну горизонтальную плоскость, независимо от рельефа. Каждая свая обрезается после заливки на нужной отметке, и на них спокойно кладётся ростверк – железобетонная или металлическая обвязка, которая распределяет нагрузку от стен на все сваи равномерно.

Кстати, про ростверк. Это очень важная деталь, которую иногда забывают. Сваи сами по себе – это отдельные ножки. Без ростверка дом начнёт жить своей жизнью: одна свая просядет чуть больше, другая меньше, и в стенах пойдут трещины. Ростверк связывает все сваи в единую систему, превращая их в полноценный фундамент. Высота ростверка обычно делается от 20 до 40 сантиметров, а ширина – на 10 сантиметров больше толщины стены.

Есть ещё одна техническая тонкость, которая вызывает жаркие споры даже у опытных прорабов. Это необходимость уширения пяты сваи. Для буронабивных свай иногда делают внизу скважины каверну – расширение с помощью специального бура ТИСЭ (Технология Индивидуального Строительства и Экологии). Зачем это нужно? Классическая цилиндрическая свая передаёт нагрузку на грунт боковой поверхностью и торцом. Расширенная пята работает как анкер, который не даёт силам морозного пучения выдернуть сваю из земли.

Кстати, для винтовых свай роль такой пяты играет сама лопасть – именно поэтому они и держатся так надёжно. Но ТИСЭ-сваи сложнее в изготовлении: нужен специальный бур-плуг, и бетона уходит заметно больше. Поэтому для обычного двухэтажного дома из газобетона или бруса вполне хватает цилиндрических свай диаметром 250 миллиметров с заглублением на два метра в плотный грунт.

Секрет долговечности – грамотное армирование!

В завершение разговора хочется сказать про одну очень распространённую ошибку. Некоторые умельцы считают, что свайный фундамент – это просто «набурил дырок, налил бетона и готово». И забывают про армирование оголовков. Оголовок – это верхняя часть сваи, которая воспринимает изгибающий момент от ростверка. Если его не усилить хотя бы сеткой из арматуры, он расколется под нагрузкой, как яичная скорлупа.

Армирование должно заходить в тело сваи не менее чем на тридцать диаметров арматуры. Для двенадцатимиллиметрового прута это около тридцати сантиметров. И ещё момент: бетон для свай должен быть не ниже класса В20 (М250 по старым обозначениям). Меньше просто не обеспечит сопротивления на сжатие – представьте, что каждая свая в доме площадью сто квадратов держит на себе нагрузку от трёх до пяти тонн. Это серьёзно.

В итоге выбор фундамента – всегда компромисс между деньгами, временем и геологией. Свайный вариант не годится для тяжёлых особняков из полнотелого кирпича и не даст подвала, но на пучинистых, влажных или неровных участках он просто вне конкуренции. Он честен в своей простоте: если грунт плохой – проткнуть его насквозь, найти твёрдое дно и спокойно ставить дом. И это, между прочим, один из тех редких случаев, когда инженерная мысль предлагает не воевать с природой, а обойти препятствие с умом. Или, как говорят старые строители, не месить грязь, если можно забить колышек.
