Жёсткий расчёт, мягкий «пирог» и пошаговая геометрия уклона важного инженерного сооружения

Многие застройщики воспринимают отмостку как декоративный тротуар вдоль стены. Это опасное заблуждение. На самом деле это многослойная лента, работающая в паре с дренажной системой. Её главная задача – не дать почвогрунту возле фундамента намокнуть. Как только песок или глина насытятся водой, они теряют несущую способность. Дом начинает проседать неравномерно, а зимой возникает морозное пучение. Поэтому бетонная дорожка или тротуарная плитка вдоль цоколя – это не «благоустройство», а инженерное сооружение с чёткими параметрами, о которых мы и поговорим.

Зачем отмостке уклон и компенсационный шов

Вне зависимости от того, из чего Вы решите сделать отмостку – из монолитного бетона, брусчатки или щебня с газоном – уклон всегда направлен от фундамента к участку. Вода не должна задерживаться на покрытии ни на минуту. Минимальный угол наклона составляет 1°, максимальный – 10°. На практике для бетона чаще берут 2-3° (это примерно 2-3 см перепада высоты на 1 метр ширины), а для скрытой мягкой отмостки с травой уклон делают побольше – 5-7°, иначе вода будет застаиваться в дёрне.

Ещё один обязательный элемент – компенсационный зазор в месте стыка отмостки с фундаментом. Его ширина – ровно 20 мм. Почему это важно? Монолитная лента и даже плитка на растворе при нагреве расширяются. Если упереть их в стену вплотную, через пару лет покрытие вспучится, а цоколь начнёт трескаться. В этот зазор укладывают демпферную ленту из вспененного полиэтилена или заполняют его полиуретановым герметиком. Дешёвый песок или битум туда класть нельзя – они не компенсируют движение.

Как рассчитать ширину без подрезки плитки

Строгой нормы в СНиП нет, но есть жёсткие привязки к типу грунта и свесу кровли. Для стабильных почв минимальная ширина отмостки – 100 см. Для пучинистых песков и глин – не меньше 200 см. Однако есть практический приём, который сэкономит Вам часы мучений с болгаркой. Возьмите ту плитку, которую планируете класть (например, 30х30 см). Уложите её в ряд прямо на грунт от стены. При глинистом грунте ширина по СНиПу должна быть от 100 см. Четыре плитки по 30 см дают 120 см. Плюс бордюр – ещё 6-8 см. Уберите выложенный ряд, забейте колышек у края будущего бордюра и замерьте расстояние до стены. Это и есть Ваша рабочая ширина отмостки. Так Вы никогда не попадёте в ситуацию, когда последнюю плитку в ряду нужно резать вдоль.

Выбор типа отмостки: когда бетон, а когда мембрана

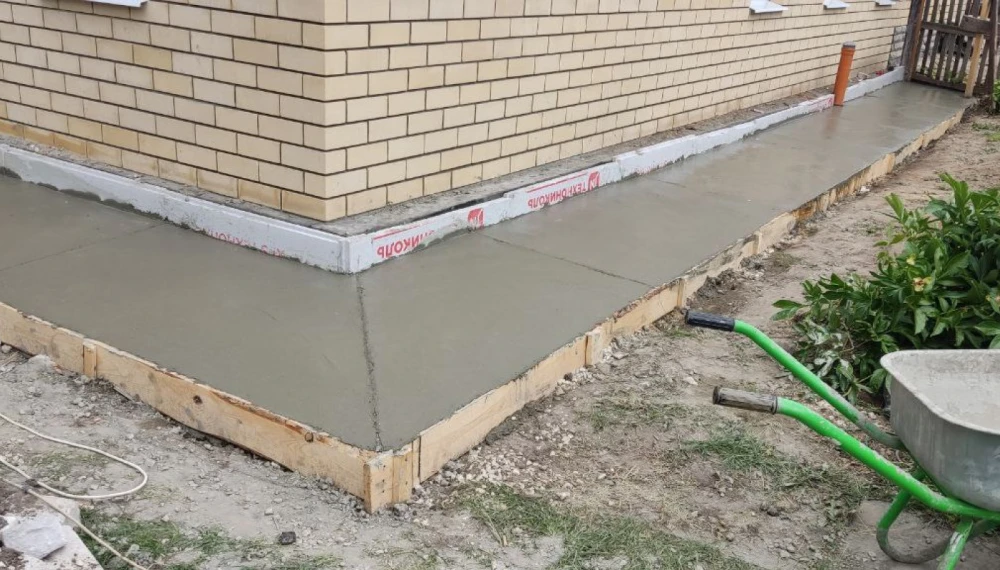

Жёсткая отмостка из армированного бетона или асфальтобетона – это выбор для просадочных грунтов и тяжёлых домов. Её заливают в траншею глубиной 35-40 см. Первым слоем идёт геотекстиль плотностью 150-200 г/м². Затем – профилированная мембрана или просто плотная полиэтиленовая плёнка (толщиной от 150 микрон). Потом песчано-гравийная подушка с послойной трамбовкой. Компенсационные швы в бетонной плите делают на каждом углу и через каждые 150-250 см по прямой. Ширина шва – 20 мм. Заливку ведут с уклоном, потом накрывают плёнкой и увлажняют первую неделю, иначе бетон высохнет неравномерно и растрескается. Минус этой красоты только один: ремонтонепригодность. Если понадобится вскрыть фундамент, отмостку придётся ломать и заливать заново.

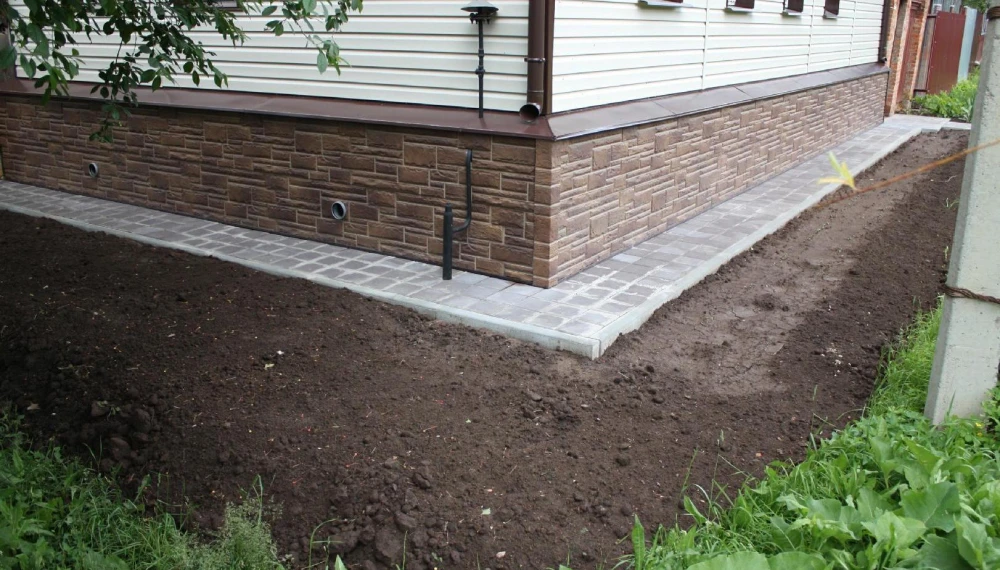

Полужесткая отмостка из тротуарной плитки или брусчатки – золотая середина. Выдерживает вес человека (плитка) и даже автомобиля (клинкер или брусчатка). Главное преимущество – разборность. Нужно добраться до фундамента? Аккуратно сняли плитку, провели работы, положили обратно. Универсальный «пирог» для большинства грунтов выглядит так. Снизу геотекстиль. На него – гидроизоляция. Потом песок (10 см) и щебень фракции 20-40 мм (10-15 см). Всё это трамбуют с уклоном. Затем насыпают слой пескобетона марки М150 толщиной 3-5 см, выставляют бордюрный камень на раствор из М250 и только потом укладывают облицовку с простукиванием киянкой.

Мягкая отмостка – это не «халтура», а вполне инженерное решение для пучинистых грунтов и домов на сваях. Её главное преимущество в том, что она не боится подвижек земли. Траншею копают глубиной 30 см. Дно застилают жирной глиной (свежей, не просушенной) слоем 10 см и трамбуют – это первичный гидрозамок. Поверх глины идёт песчаная подушка с уклоном. Затем профилированная мембрана (например, «Плантер» или «Изостуд») шипами вниз – она отводит воду в дренаж. На мембрану стелют геотекстиль и засыпают 10 см песка. Финишное покрытие – щебень, галька или дёрн. Ходить по такой отмостке нежелательно: под каблуком щебень продавится, а газон превратится в колею. Но для отвода воды и утепления грунта она работает идеально.

Пошаговая укладка полужёсткой отмостки без ошибок

Опишем процесс именно для плитки, так как это самый массовый и ремонтопригодный вариант. Все размеры даны в сантиметрах, уклон проверяем уровнем на каждом этапе.

Начинаем с разметки. От каждого угла постройки откладываем рассчитанную ранее ширину (например, 128 см). Вбиваем колышки, натягиваем шнур. Копаем траншею-корыто глубиной 30 см. Если планируете утепление (например, экструдированным пенополистиролом толщиной 5 см), добавляем ещё 5 см глубины.

Дно траншеи трамбуем. Вручную это делают чуркой с ручкой, но лучше взять виброплиту напрокат – за 2 часа Вы уплотните то, что руками делали бы два дня. Застилаем дно геотекстилем с заведением на борта траншеи на 15-20 см.

Насыпаем слой песка 10 см. Формируем уклон от стены в сторону участка. Проверяем уровнем. Трамбуем. Контролируем уклон повторно – он не должен измениться. Если изменился, подсыпаем песок и трамбуем заново.

Измеряем ширину траншеи в трёх местах. Если она не совпадает с расчётной (той, где четыре плитки плюс бордюр), немедленно подкапываем стенки. Иначе подрезка неизбежна.

Размечаем линию под бордюр. От колышка разметки отмостки отмеряем ширину бордюрного камня, вбиваем второй колышек, натягиваем шнур строго параллельно первому. Готовим рабочий раствор из пескобетона М250 (одна часть воды на четыре части сухой смеси). Выкладываем раствор между двумя линиями разметки порциями по 30-40 см. Ставим бордюр, выравниваем по уровню и шнуру. Повторяем по всему краю.

Засыпаем щебень фракции 20-40 мм слоем 10-15 см. Формируем уклон (помним про 1-10°). Трамбуем.

Теперь самый ответственный момент. Засыпаем слой пескобетона М150. Его высота должна быть такой, чтобы после укладки плитка оказалась вровень с бордюром. Обычно это 4-5 см. Трамбуем смесь, соблюдая уклон. Работаем только в сухую погоду. Если пойдёт дождь, пескобетон намокнет раньше времени, и Вы получите не монолитную подушку, а грязевую кашу.

Начинаем укладку плитки от угла здания, от цоколя. Кладём каждый ряд строго в одном направлении. Каждую плитку простукиваем резиновой киянкой. Через каждые 2-3 плитки проверяем уклон уровнем. Между торцами плиток вставляем пластиковые крестики 2-3 мм – они обеспечат одинаковый зазор.

Когда весь периметр выложен, засыпаем кладку сверху пескобетоном М150 слоем 1 см. Берём метлу и аккуратно прометаем отмостку, загоняя порошок в межплиточные швы до отказа. После этого проливаем отмостку водой из лейки. Ни в коем случае не используйте шланг с напором – вода вымоет цемент из швов. Поливаем аккуратно, чтобы смесь намокла, но не выплеснулась наружу. Через сутки швы схватятся, и через неделю по отмостке можно ходить.

Три главные ошибки, которые сводят на нет все усилия

Первая и самая распространённая – отсутствие трамбовки каждого слоя. Если песок и щебень не утрамбовать, «пирог» остаётся рыхлым. Через месяц-два подушка проседает, плитка начинает «гулять», швы раскрываются, и вода уходит не в сторону, а прямо под фундамент.

Вторая ошибка – неправильный уклон. Иногда неопытные строители делают наклон к стене, «чтобы вода не заливала газон», или вообще кладут покрытие горизонтально. Вода застаивается, зимой лёд разрывает швы и поднимает плитку. Летом в этих лужах у цоколя цветёт плесень. Запомните: уклон только от стены, и никак иначе.

Третья – попытка сэкономить на щебне. Вместо гранитного или известнякового щебня фракции 20-40 мм засыпают бой кирпича, куски асфальта, битую черепицу. Эти обломки невозможно утрамбовать до нужной плотности. Они имеют разный размер и острые края. Рано или поздно крупный кусок сломает геотекстиль, осядет, и над ним образуется пустота. Отмостка просядет, плитка треснет. Щебень – не та статья бюджета, на которой стоит экономить.

И последнее. Не пытайтесь уложить отмостку из плитки без бордюра. Даже если грунт кажется твёрдым. Без боковой фиксации песчано-цементная подушка будет расползаться в стороны, особенно после дождей. Бордюр – это не декор, а ребро жёсткости, удерживающее геометрию «пирога» на весь срок службы. Установите его на раствор марки М250, и Ваша отмостка прослужит не пять лет, а все двадцать пять.
