Панельное отопление. Когда тепло со всех сторон!

Популяризация низкотемпературных источников тепла (конденсационных котлов, тепловых насосов или солнечных установок) в сочетании с низким энергопотреблением материалов, используемых при строительстве новых зданий, позволили эффективно функционировать поверхностному отоплению, которое может работать на воде или электричестве.

Почему панельное отопление?

Количество тепловой энергии, передаваемой в помещение, необходимое для отопления, зависит, среди прочего, от площади поверхности нагревательных приборов и их температуры. В традиционных радиаторных системах, относительно небольшая, поверхность излучения тепла, уравновешивалась высокой температурой их поверхности.

При питании установки от источников тепла температура теплоносителя не должна превышать 50°C, поэтому поверхность нагрева, не обеспечивающая достаточной мощности при низких внешних температурах, должна быть намного больше. Это потребует установки больших радиаторов, занимающих полезную площадь, что затруднит обустройство интерьера и получение желаемой эстетики.

Скрытие нагревательных элементов в перегородках здания – полу, стенах или потолке – делает установку незаметной, хотя также накладывает определённые ограничения на обустройство и использование помещения. Тепловая энергия в этом типе отопления передаётся за счёт излучения, поэтому поверхности нагрева нельзя закрывать, например, мебелью, а температура поверхности (особенно пола) не должна превышать 27-30°C.

В наиболее часто устанавливаемых полах с подогревом тип напольного покрытия оказывает значительное влияние на эффективность отопления – плохо проводящие материалы (например, дерево, толстые ковровые покрытия) значительно снижают выделяемую тепловую энергию.

В случае настенного отопления его установка в наружных стенах приведёт к увеличению теплопотерь и его лучше размещать в межкомнатных стенах, что, в свою очередь, затрудняет получение равномерной температуры во всем помещении. Существует опасность повреждения теплопроводящего контура, например, если вы решили повесить на стену картину.

Размещение отопления в потолке используется скорее во второстепенных помещениях, например коридорах, или в сочетании с другим типом отопления. Эта система ограничивает естественную конвекцию воздуха и создаёт «тёплую подушку» под потолком, тогда как у пола воздух остаётся более прохладным.

В случае водяной системы с использованием настенной или потолочной установки также возможно получить охлаждающий эффект в тёплое время года, но температура поверхности не должна опускаться ниже, так называемой, точки росы (риск появления конденсата на поверхности).

Водяное или электрическое отопление?

Выбор системы в основном определяется затратами на отопление, которые зависят от стоимости используемых энергоносителей.

Тепловая энергия, получаемая из электричества, намного дороже, чем из других источников, хотя в небольших, очень энергоэффективных зданиях такое решение может быть оправдано из-за относительно низких инвестиционных затрат. Однако альтернативное решение – при отсутствии доступа к газовой сети и во избежание громоздкой работы твёрдотопливного котла – установка теплового насоса позволит косвенно использовать электричество для отопления с гораздо меньшими затратами и снизит потребление электроэнергии.

С другой стороны, поверхностное электрическое отопление должно быть накопительным, что позволит эффективно использовать в часы пик более дешёвую энергию, потребляемую в ночное время.

Наиболее часто устанавливаемое водяное панельное отопление позволяет использовать различные виды топлива в зависимости от типа установленного котла. В случае подключения к тепловому насосу или конденсационному котлу подача может быть прямой, в то время как использование других источников тепла требует установки смесительной системы, которая будет регулировать температуру подачи в соответствии с требованиями, необходимыми для комфортной работы системы отопления.

Особенности тёплого пола

Чаще всего электрическое отопление – в основном это пол с подогревом – используется в качестве дополнения к другой системе отопления, например, для получения эффекта тёплого пола в ванной комнате, что также позволяет активировать его локально только в нужное время.

Монтаж панельного отопления – тёплого пола – независимо от того, будет ли это водяное или электрическое отопление, требует правильной подготовки напольных покрытий, и прежде всего с учётом их увеличенной толщины по сравнению с обычным полом. Поэтому решение об установке такого отопления следует принимать ещё на этапе строительства или капитального ремонта помещения. В одноквартирных домах тёплый пол часто совмещают с другой системой теплопередачи, например, с установленными в некоторых комнатах обогревателями, камином.

Монтаж на стенах и потолке не требует специальной подготовки поверхности. Устанавливается на необработанные поверхности (кирпичная кладка, бетон), покрытые штукатуркой или облицовкой, например, гипсокартоном.

Необходимые материалы

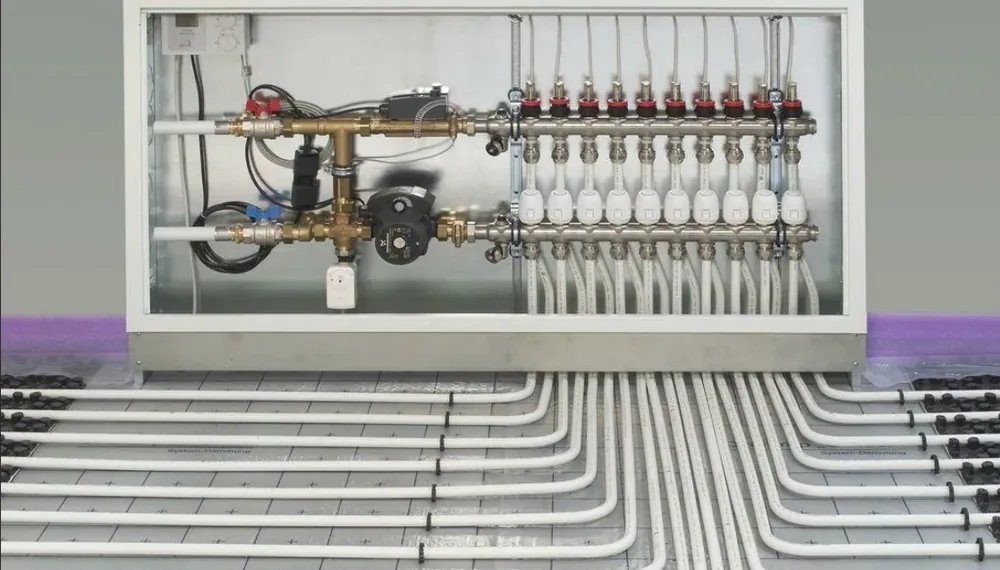

Система водяного панельного отопления состоит из труб, проложенных в стяжке пола или штукатурки, коллектора, к которому подключаются отдельные контуры труб отопления, и системы управления, адаптированной к остальной системе отопления.

В основном используются пластиковые трубы диаметром 16 мм с защитным покрытием, предотвращающим диффузию (проникновение) кислорода в воздух через стенки трубы. Чаще всего устанавливаются трубы из сшитого полиэтилена. Есть ещё так называемые капиллярные маты – готовые комплекты змеевика из тонких трубок, подключённых к коллективному коллектору. Они в основном используются при устройстве потолочного отопления, а плотное расположение нагревательных элементов обеспечивает равномерную температуру поверхности нагрева.

Монтажные планки используются в качестве крепёжных элементов, которые позволяют прокладывать трубы параллельно с равными интервалами. Рейки укладываются в местах изгиба труб и с интервалом примерно 1,5 метра на их прямых участках. В случае тёплых полов для крепления также используются пластиковые зажимы, запрессованные в пенополистирольный утеплитель. Отдельные контуры подводятся к коллектору, в котором, помимо запорных клапанов, установлены расходомеры, а также регулирующие клапаны с термостатом.

Система электрического панельного отопления включает нагревательные кабели или маты и термостат, регулирующий температуру нагреваемой поверхности.

Нагревательные кабели можно адаптировать к одностороннему или двустороннему питанию. Основным параметром нагревательных кабелей является их мощность на 1 метр кабеля, которая составляет 10-20 Вт/метр в зависимости от предполагаемого использования.

Кабели укладываются в готовые секции с определённой мощностью (максимум до 4 кВт в одной петле). Их теплопроизводительность принимается по показателю 100 Вт/м2, когда отопление должно быть основным источником тепла, или 50-60 Вт/м2 в случае получения эффекта тёплого пола.

С другой стороны, нагревательные маты приспособлены для размещения непосредственно под настенным или напольным покрытием. Нагревательный кабель небольшого диаметра (примерно 2,5 мм) прикреплён к пластиковой сетке шириной 0,5 м, длина которой определяется потребностью в тепловой мощности. Удельная мощность нагревательных матов обычно составляет 100-150 Вт/м2.
