Как правильно выбрать кабель для проводки в квартире или загородном доме без риска пожара?

Когда заходит речь о капитальном ремонте или строительстве коттеджа, выбор проводки часто откладывают «на потом», считая эту задачу уделом электриков. Практика показывает, что ошибка на этапе покупки кабельной продукции приводит к печальным последствиям: от невозможности включить чайник без выбивания пробок до возгорания изоляции в штробе. Чтобы этого избежать, не нужны общие рассуждения о качестве. Нужна конкретика: какой металл, какое сечение и тип оболочки выдержат именно Вашу плиту, морозильник и насос.

Прежде всего разберёмся с главным заблуждением: провод и кабель – это разные вещи. Визуально оба изделия выглядят как тонкие проволоки из металла, покрытые пластиком или резиной. Но кабель всегда имеет круглое сечение, в то время как провод может быть плоским. Кабель отличается многослойной защитой токопроводящей жилы от внешних воздействий – механических, термических и химических. Провод за счёт меньшего количества слоёв изоляции более гибкий и простой в укладке. Плоский провод удобнее прокладывать в штробах, но только на коротких участках.

Категорическое правило: магистральную линию от щитка до распределительных коробок, подключение электроплит, духовых шкафов, проточных водонагревателей и любого мощного прибора выполняйте только кабелем. Плоский провод типа ПУВПГ (провод универсальный в ПВХ-изоляции, плоский, гибкий) допустим исключительно для подключения светодиодных светильников, которые потребляют минимум тока. Однако на проводке для освещения лучше не экономить – используйте полноценный кабель и там. Надёжность всегда перевешивает копеечную разницу в цене.

Медь или алюминий: битва, которая уже закончена

В квартирах и частных домах по старым нормативам можно встретить кабель с алюминиевыми жилами. У алюминия есть объективные плюсы: доступная цена, небольшой вес, простота монтажа и защита от большой потери электричества при передаче на расстояние. Однако минусы перечёркивают эти преимущества. Алюминий обладает повышенным риском пожара – он быстро нагревается при малейшем превышении максимальной нагрузки. Этот металл хрупок: после двух-трёх сгибаний жила ломается. Алюминий хуже проводит ток: для подключения того же прибора нужна жила с большим сечением, чем у меди.

Выбирать алюминий допустимо только в трёх случаях. Первый: Вы меняете часть электросистемы в старом здании, где изначально проложен алюминий, и не хотите менять весь стояк. Второй: Вы не планируете подключать электроплиту, духовку, котёл или насосную станцию – то есть мощные приборы с отдельным автоматом защиты. Третий: Вы делаете временную проводку на несколько лет, например, для бытовки на стройплощадке. Если остановились на алюминии, берите сечение с запасом в 10-15% по напряжению. Это единственный способ снизить риск перегрева.

Медь – современный стандарт качества и безопасности для жилых домов. Она выдерживает кратковременные скачки напряжения без перегрева, хорошо гнётся без потери прочности и не теряет электропроводности даже при окислении на открытом воздухе. Единственный минус меди – больший вес по сравнению с алюминием, но дополнительной нагрузки на перекрытия это не создаёт.

Помните! Медные жилы не являются стопроцентной защитой от короткого замыкания. Для них столь же критичны правильный расчёт сечения, выбор изоляции и грамотный монтаж.

Сечение решает всё: цифры для розеток и плит

Способность кабеля выдерживать нагрузку прямо пропорциональна площади поперечного сечения жилы. Если сила тока и напряжение превышают расчётные, металлическая жила нагревается, плавит изоляцию, начинает искрить и поджигает оболочку. Для квартир и домов существуют стандартные решения, которые можно брать за основу.

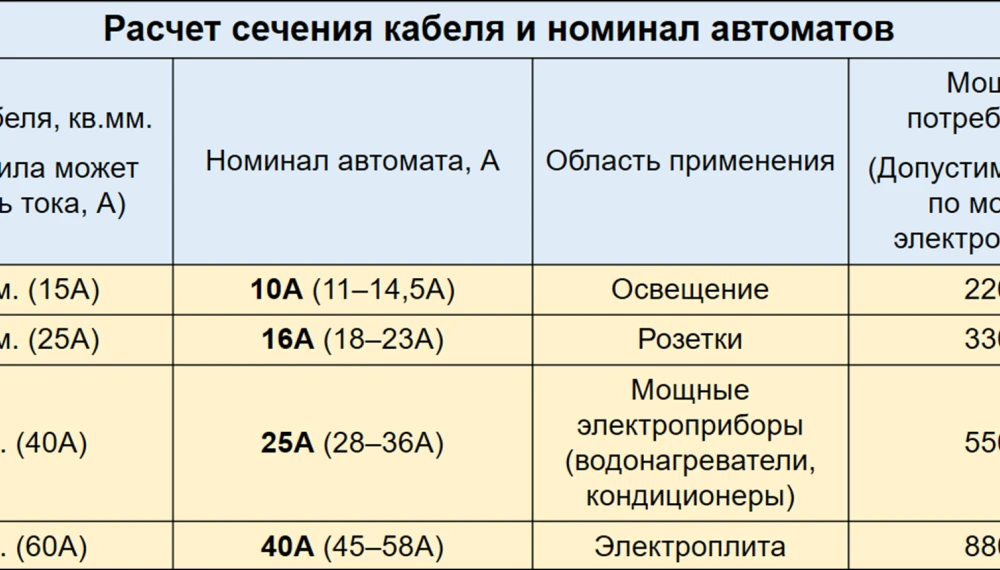

Для розеток маломощных бытовых приборов – зарядных устройств, торшеров, вентиляторов – используйте алюминий сечением от 4 мм² или медь от 2,5 мм². Для линий освещения: медь от 1,5 мм², алюминий – от 4 мм². Обратите внимание: для алюминия под освещение сечение увеличивается кратно из-за низкой проводимости металла. Для варочной поверхности и духовки требования жёстче: медь от 4 мм², алюминий – от 6 мм².

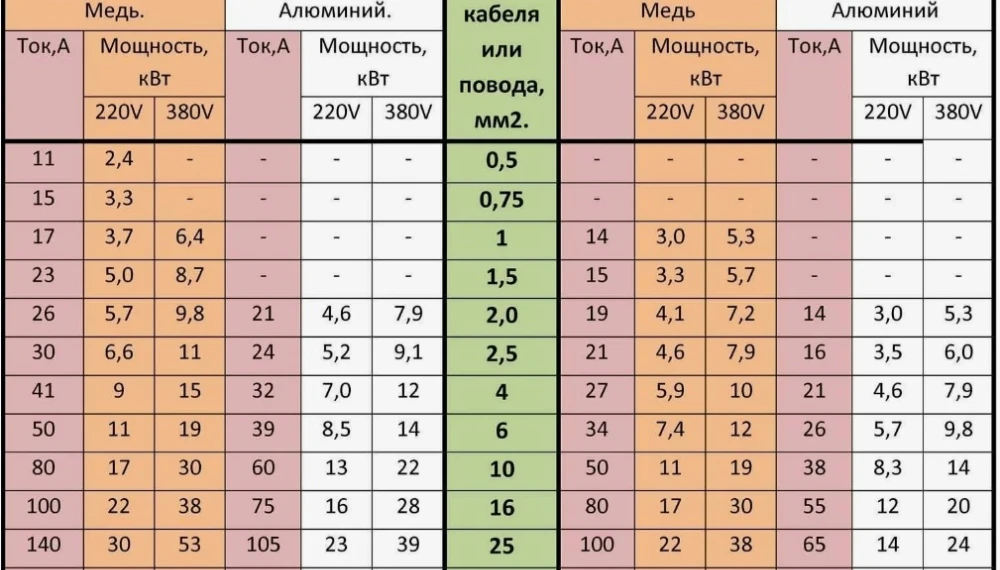

Однако эти цифры – минимум. Для выделенной линии под мощную плиту или духовой шкаф обязателен индивидуальный расчёт. Возьмите технический паспорт прибора и найдите потребляемую мощность в киловаттах. При напряжении в сети 220 вольт действуйте по следующей таблице соответствия. Если сила тока составляет 19 ампер, а мощность – 4,1 киловатта, для алюминия нужно сечение 2,5 мм², для меди – 1,5 мм². При токе 27 ампер (5,9 кВт) требуются 4 мм² для алюминия и 2,5 мм² для меди. Ток 38 ампер (7,9 кВт) диктует сечение алюминия 6 мм² и меди 4 мм². Если нагрузка достигает 46 ампер (10,1 кВт), берите алюминий 10 мм² или медь 6 мм². Для 70 ампер (13,2 кВт) нужны 16 мм² алюминия или 10 мм² меди. Для 85 ампер (18,7 кВт) – 25 мм² алюминия или 16 мм² меди.

Если Вы всё же используете алюминий и планируете подключать много мощных светильников или техники, берите сечение с запасом. Со временем электропроводность алюминия падает из-за окисления и хрупкости. Лучше переплатить за квадратные миллиметры сейчас, чем менять проводку через три года.

Одножильный или многожильный: что прячется под изоляцией

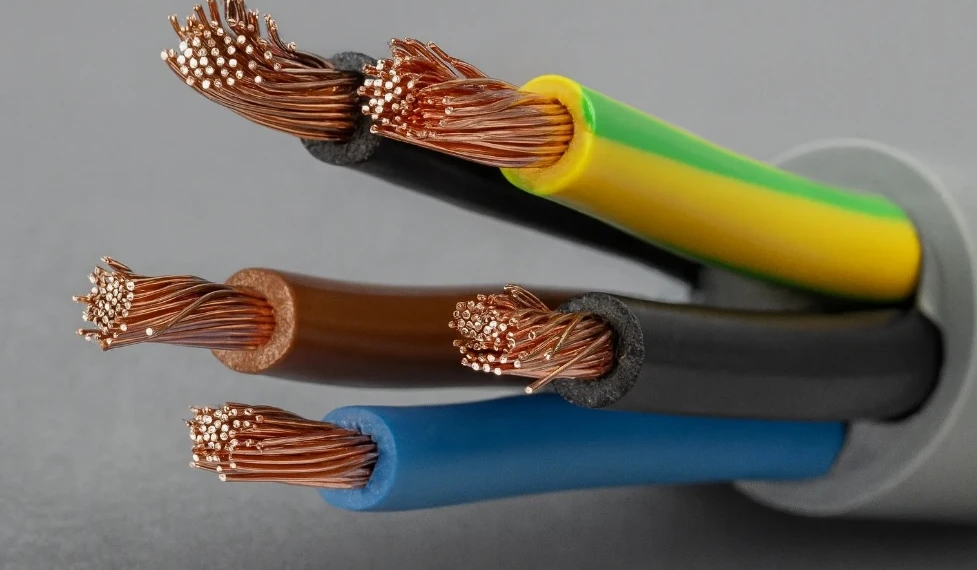

Если снять с кабеля внешний слой резины или пластика, Вы увидите один или несколько металлических стержней. Они бывают цельными или сплетёнными из тонких проволочек. Кабель с одним стержнем называется одножильным. С несколькими – многожильным (двух-, трёх-, пятижильным). Две жилы – это фаза и ноль. Три – фаза, ноль и заземление. Пять – три фазы, ноль и заземление. Ноль всегда маркируется синей изоляцией жилы, заземление – жёлто-зелёной.

Цельный стержень называют однопроволочным, а перевитой из множества тонких проволок – многопроволочным. Количество проволок внутри значения не имеет. Многопроволочные изделия безопаснее сгибать: даже если одна проволока повредится, ток перераспределится по остальным. Однопроволочные более жёсткие и лучше сопротивляются давлению при скрытой прокладке в стенах. Их сложнее переломить при затягивании в трубу.

В новых домах внутриквартирные сети рассчитаны на трёхжильный кабель с обязательным заземлением. Заземление обеспечивает защиту людей от удара током и сохраняет технику при скачках напряжения. К трёхжильному кабелю от щитка можно подключить трёх- или пятижильный. Пятижильный используют для параллельного подключения нескольких приборов – например, группы светильников – с общим контуром заземления. В старых домах, где заземление не предусмотрено техническим заданием, для проводки придётся использовать двужильный вариант. Но при первой возможности модернизируйте систему до трёх жил.

Оболочка и изоляция: буквы, которые спасают жизнь

Каждая токоведущая жила обёрнута полимерным материалом, пропитанной бумагой или тканью. Это первичная изоляция, предотвращающая утечку тока и короткое замыкание между жилами. Поверх всех жил нанесён дополнительный слой полимеров или резины. Это вторичная оболочка, защищающая проводку от влаги, солнечного света и механических повреждений.

При выборе оболочки учитывайте два параметра. Первый – способ прокладки. Для открытой проводки на улице или в помещениях с прямым солнечным светом нужны изделия с оболочкой из светостабилизированного полиэтилена. Обычный ПВХ на солнце трескается за один-два сезона. Второй параметр – устойчивость к нагреву и открытому огню. Неисправная проводка остаётся главной причиной бытовых пожаров. Современные правила требуют использовать негорючие и недымящие материалы.

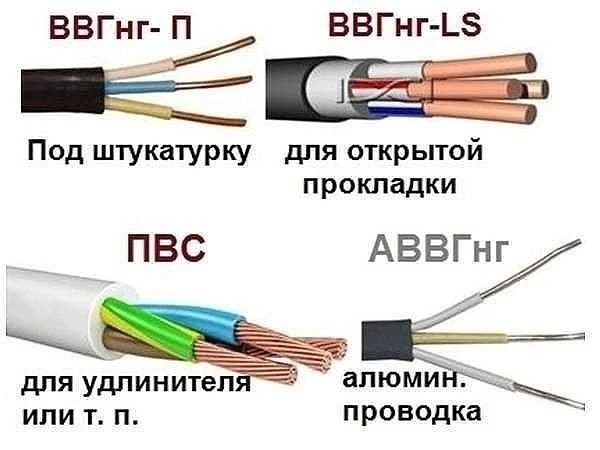

Вам не обязательно помнить химические формулы полимеров. Достаточно расшифровать маркировку. Ищите следующие сочетания букв. НГ – кабель не поддерживает горение. LS, HF или LTx – кабель не дымит при нагревании и не выделяет токсичных веществ. FR – кабель способен сопротивляться открытому пламени в течение определённого времени. Оболочку даже недорогого кабеля делают из влагостойких эластичных материалов – ПВХ или полиэтилена, выдерживающих нагревание до 50 градусов Цельсия. Такая продукция подходит для разводки по всей квартире, включая санузлы и кухню. Единственное исключение – домашние сауны и бани с их высокими температурами. Там применяйте кабель с изоляцией из фторопластов и оболочкой из кремнийорганической резины. Эти материалы выдерживают нагрев от 160 градусов Цельсия

Как рассчитать длину: два проверенных метода

После того как выбраны тип металла, сечение и оболочка, встаёт бытовой вопрос: сколько метров покупать? Надёжнее всего считать по проекту электропроводки. Сложите все отрезки от щитка к каждой розетке, выключателю и светильнику. Добавьте запас в 10% на разделку и ошибки.

Если проекта нет или вы ведёте электрику своими силами без чертежей, используйте эмпирическое правило: умножьте площадь квартиры в квадратных метрах на два. Полученное число – это метраж кабеля для линий освещения. Ровно столько же возьмите для розеточных групп. Длину отдельной линии для плиты, духового шкафа или кондиционера считайте отдельно по трассе, но не забывайте про те же 10-15% запаса на повороты и подъёмы к щитку.

Деревянный дом: двойные требования к безопасности

Если в кирпичной или бетонной квартире алюминий ещё имеет право на существование, то в деревянном доме действуют повышенные, а точнее – жёсткие требования. Жилы только медные. Заземление обязательно для каждой розетки и металлического корпуса светильника. Сечение должно с запасом покрывать пиковую нагрузку – забудьте об экономии квадратных миллиметров.

Следующий шаг после выбора меди – проверка изоляции на горючесть. Минимальное требование для деревянного дома – буквы НГ в маркировке. Но лучше искать сочетание ВВГ НГ LTx либо NYM нг LS. Буквы LTx и LS означают, что даже если кабель загорится, он не выделяет токсичных веществ и едкого дыма. Такую проводку по нормативам монтируют в школах, больницах и детских садах. NYM нg LS чуть дороже российского ВВГ, но лучше сопротивляется перепадам влажности и температуры, хотя его чаще заказывают для наружной прокладки. Негорючий ВВГ с пониженным газо- и дымовыделением выдерживает температуру от минус 50 до плюс 50 градусов Цельсия и влажность воздуха до 98%.

Подвод электричества к деревянному дому выполняют по воздуху или под землёй. Для подземного ввода выбирайте бронированные кабели, устойчивые к давлению грунта и атакам грызунов. Для воздушного – с полиэтиленовой изоляцией, которая не разрушается под ультрафиолетом. Все изделия для ввода обязательно согласуйте с местными электросетями.

В деревянном доме действуют особые правила монтажа. Запрещается прокладывать обычный кабель в пластиковых гофрах, плинтусах или кабель-каналах – под слоем пластика дерево остаётся пожароопасным. При открытой прокладке на скобах кабель должен отходить от стены на 0,5 сантиметра. Все подрозетники и распаечные коробки обязаны быть металлическими.

Для скрытой прокладки нужны электротехнические трубы из стали. Диаметр трубы подбирают так, чтобы пучок проводов лежал внутри свободно. Трубы сгибают под нужным углом и соединяют муфтами или коннекторами. Идеальная система – полностью герметичная. Стальные трубы гарантируют, что искра при коротком замыкании не попадёт на дерево. Минус герметичной системы: она затрудняет диагностику сети, если в комнате погас свет.

Альтернатива – ретрокабель в текстильной оплётке. Это одновременно безопасное и стильное дизайнерское решение. Под верхним слоем ткани, которую подбирают в тон брусу или обоям, скрыт тот же негорючий кабель с низким дымовыделением. В стенах и перекрытиях ретрокабель прокладывают в металлических трубах. Когда провода открыты, контролировать их состояние проще, но ретропроводка уязвима перед мышами и крысами. Стальные трубы надёжно защищают от грызунов.

Экспресс-проверка кабеля перед покупкой

Чтобы сделать электрику максимально безопасной, проверьте товар до того, как оплатите покупку. Запросите у продавца сертификаты соответствия и сравните маркировку в документах с надписями на оболочке – буквы должны совпадать без разночтений. Согните отрезок кабеля несколько раз в одной точке и осмотрите оболочку: на ней не должно остаться заломов, трещин или разрывов. Зачистите защитные покрытия и доберитесь до металлических жил. Убедитесь, что количество жил и их тип (монолит или многопроволочный) соответствуют заявленным.

Проверьте фактическое сечение. Очистите жилу от изоляции, измерьте штангенциркулем её диаметр в миллиметрах. Возведите диаметр в квадрат и умножьте на 0,785. Это формула площади круга. Второй способ для тонких жил: зачистите провод, плотно намотайте его на карандаш 20 витков, измерьте линейкой длину намотанного участка и разделите на количество витков. Оцените цвет металла: медь ближе к золотистому с розовым отливом, алюминий – серебристо-белый. Дешёвые китайские кабели часто выдают алюминий, покрытый тонким слоем меди, за чисто медный.

Выбирайте медь от проверенного производителя и правильно рассчитывайте сечение. Это базовые правила, которые обеспечивают безопасность Вашего дома, работающих электроприборов и, в конечном счёте, жизни людей.
