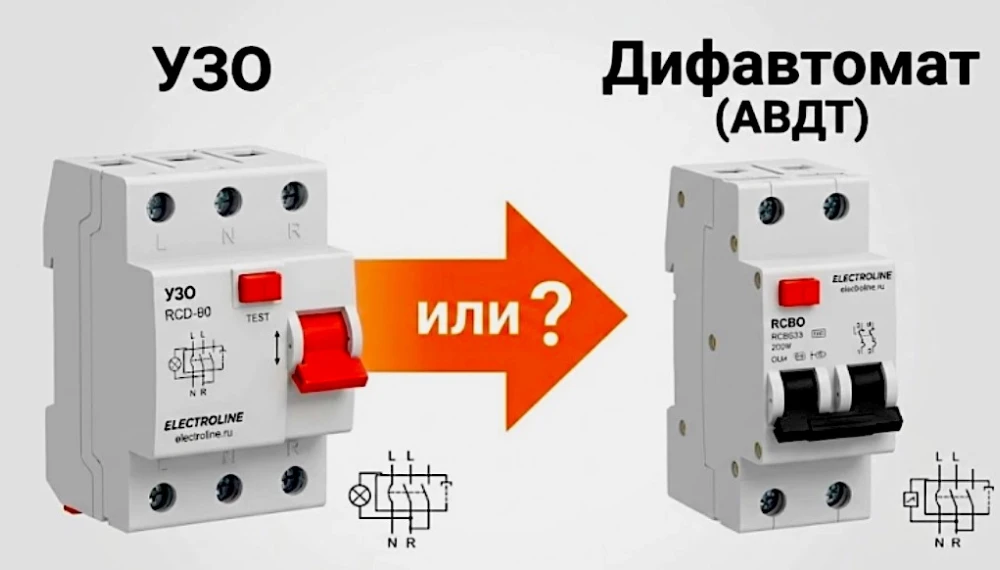

Как различить эти два похожих устройства для защиты электрической сети? А главное – что выбрать?

Когда начинающий электрик или владелец дома открывает каталог модульной защиты, он видит два почти одинаковых устройства. Оба с тумблерами, кнопкой «Тест» и загадочными буквами на корпусе. Но цена отличается, а в схемах встречается то один прибор, то два подряд. Это УЗО и дифавтомат. Поставить не тот элемент – значит, получить нерабочую или опасную систему. Разберёмся на цифрах, схемах и правилах монтажа.

Для чего вообще нужен автомат, если есть УЗО

Многие путают функции обычного автоматического выключателя (того, что просто «автомат») и УЗО. Автомат не спасает от удара током. Его задача – защищать проводку от перегрузки и короткого замыкания. Когда Вы включаете слишком много приборов в одну розетку или происходит пробой изоляции, внутри автомата срабатывает тепловой или электромагнитный расцепитель. Номинал автомата – это ток, который он способен пропустить через себя без отключения. Цифры на корпусе 6, 10, 16, 25, 32, 40, 50, 63, 80, 100 или 125 А. Например, автомат С16 отключится при длительной нагрузке свыше 16 ампер или при коротком замыкании.

УЗО – устройство защитного отключения – работает иначе. Оно постоянно сравнивает ток, ушедший по фазному проводу, и ток, вернувшийся по нулевому. В исправной цепи разница близка к нулю. Как только ток начинает «утекать» на землю через тело человека или повреждённую изоляцию, разница превышает порог срабатывания, и УЗО размыкает цепь. Время отключения – доли секунды. Но у УЗО нет защиты от короткого замыкания. Если замкнуть фазу на ноль после УЗО, устройство не сработает – ток утечки там не появляется. Сгорит проводка или сам прибор. Именно поэтому УЗО всегда ставят последовательно с автоматом. Автомат рубит сверхтоки, УЗО рубит утечки.

Дифавтомат: что скрывается под одной крышкой

Дифференциальный автомат (полное название – автоматический выключатель дифференциального тока, аббревиатура АВДТ) внутри имеет три узла. Дифференциальный трансформатор, как у УЗО. Плюс тепловой расцепитель и электромагнитный расцепитель, как у автомата. То есть один модуль выполняет три задачи. Он отключает линию при коротком замыкании. Он разрывает цепь при длительной перегрузке, не давая изоляции расплавиться. И он же срабатывает при утечке тока, защищая человека от поражения.

Казалось бы, дифавтомат удобнее. Ставишь один прибор вместо двух – и порядок. Но на практике выбор между связкой «УЗО + автомат» и отдельным АВДТ определяется не только ценой и местом в щитке, но и логикой поиска неисправностей, а также количеством подключаемых линий.

Главное функциональное различие: что именно вы ищете после отключения

Представьте, что защита сработала. В щитке Вы щёлкаете тумблер, а света нет. Нужно понять причину.

В случае связки УЗО и автомата диагностика элементарна. Если выбило УЗО – значит, в линии есть утечка тока. Нарушена изоляция, попала вода, кто-то коснулся фазы. Если выбило только автомат (а УЗО осталось включённым) – значит, случилась перегрузка или короткое замыкание. Слишком много мощных приборов или «ноль» с «фазой» замкнуло напрямую. Вы точно знаете, в каком направлении копать. Вы ищете либо место повреждения изоляции, либо устраняете перегрузку или КЗ.

В случае с дифавтоматом такой ясности нет. Один тумблер упал вниз. Причина может быть любой: от мокрых рук на корпусе чайника до пережатого кабеля в стене. Придётся проверять всю электропроводку и все приборы на этой линии. А если АВДТ стоит на вводе в квартиру, отключится вообще всё. Найти утечку или короткое замыкание без специального прибора бывает очень трудно.

ТЕХНИЧЕКАЯ РЕКОМЕНДАЦИЯ: если Вы собираете щиток для сложной разветвлённой сети (дом, коттедж, мастерская), на критически важные линии ставьте связку УЗО + автомат. Так Вы всегда будете знать характер аварии. Дифавтомат оправдан на простых малых линиях, где поиск неисправности не займёт много времени, например, для отдельной розетки стиральной машины в ванной.

Как не перепутать по внешнему виду: три железобетонных признака

УЗО и дифавтомат на 90% похожи. Но есть три способа отличить их, не заглядывая в паспорт.

Первый способ – схема на корпусе. Производители (ABB, Schneider Electric, IEK, Legrand) почти всегда рисуют условную схему сбоку или спереди. У УЗО вы увидите замкнутую петлю – это дифференциальный трансформатор. Она охватывает два провода (фазу и ноль) и соединена с катушкой отключения. Никаких дополнительных обмоток рядом нет. У дифавтомата на схеме к этой петле добавлены элементы теплового расцепителя (биметаллическая пластина) и электромагнитного расцепителя (катушка с сердечником). Их легко узнать по прямоугольным или овальным символам на линии силовой цепи.

Второй способ – маркировка по току. На УЗО номинальный ток обозначается просто цифрой и буквой А. Например, «32А» или «40А». Буквы перед числом нет. На дифавтомате перед номинальным током всегда стоит буква, обозначающая времятоковую характеристику. Чаще всего это «С». Вы увидите «С16», «С25», «С32» или «С40». Буква «С» означает, что автомат рассчитан на стандартные бытовые нагрузки и выдерживает кратковременные пусковые токи. Попадаются дифавтоматы с характеристикой «B» (для особо чувствительной электроники) или «D» (для мощных моторов). Но буква перед амперами – это стопроцентный признак АВДТ. У УЗО такой буквы нет.

Третий способ – аббревиатура. На корпусе качественного прибора производитель пишет полное название или общепринятое сокращение. УЗО маркируют как ВД (выключатель дифференциальный), RCD (Residual Current Device). Дифавтомат маркируют как АВДТ (автоматический выключатель дифференциального тока) или RCBO (Residual Current Circuit Breaker with Overcurrent protection). Импортные АВДТ часто подписывают просто «RCBO», а УЗО – «RCD» или «ВД». Надпись может быть мелкой, сбоку корпуса. Если видите «АВДТ» – это дифавтомат. Если «УЗО» или «ВД» – это УЗО.

ЗАПОМНИТЕ: кнопка «Тест» есть и там, и там. Наличие или отсутствие этой кнопки ничего не определяет.

Особенности монтажа: место в щитке и количество приборов

Стандартный одномодульный автомат (на одну линию) занимает 18 мм по ширине на DIN-рейке. УЗО на 25А и 40А в обычном исполнении занимает два модуля, то есть 36 мм. Двухполюсный автомат – тоже два модуля. Дифавтомат в классическом корпусе – тоже два модуля. По габаритам разницы почти нет. Но есть нюанс, который ломает иллюзию экономии места.

Одно УЗО может защищать сразу несколько автоматов. Например, Вы ставите одно УЗО на 40А с током утечки 30 мА, а после него на отдельные автоматы сажаете три линии: розетки кухни (автомат С16), розетки комнаты (С16) и освещение (С10). Все три группы будут защищены от утечек, а от короткого замыкания и перегрузки каждую будет рубить свой автомат. Итог: УЗО (2 модуля) + три автомата (3 модуля) = 5 модулей на три линии.

Для дифавтоматов такая схема не работает. АВДТ ставится на каждую линию отдельно. Для трёх линий нужно три дифавтомата. Каждый по 2 модуля. Итого 6 модулей. Места в щитке дифавтоматы занимают больше. Выпускаются одномодульные АВДТ (шириной 18 мм), но они стоят в два-три раза дороже обычных и встречаются в продаже редко. Рядовой частный дом или квартира с десятью линиями при использовании одномодульных дифавтоматов выльется в серьёзную сумму.

КОНКРЕТНАЯ РЕКОМЕНДАЦИЯ: если в Вашем щитке мало места (например, старая ниша под счётчик на лестничной клетке), выгоднее ставить одно УЗО на несколько автоматов. Если место позволяет и бюджет не критичен – можно ставить дифавтоматы на каждую линию, но будьте готовы к тому, что места они съедят больше.

Как правильно подобрать номиналы в связке УЗО-автомат

Самая частая ошибка – брать УЗО с тем же номиналом, что и автомат. Нельзя ставить УЗО на 25А после автомата на 25А. Правило простое: номинальный ток УЗО должен быть на порядок выше номинала защищающего его автомата. На один порядок в стандартном ряду номиналов – это следующее значение. Пример: автомат на 16А – УЗО берёте на 25А. Автомат на 25А – УЗО на 32А. Автомат на 32А – УЗО на 40А. Почему так? Потому что через УЗО в нормальном режиме течёт ток нагрузки. Автомат отключится при перегрузке, когда ток превысит его номинал. Но если Вы поставите УЗО с номиналом 25А и автомат на 25А, при долгой нагрузке в 25 ампер автомат будет работать на грани отключения, а УЗО – на пределе своего номинала. Контакты УЗО будут перегреваться, и оно выйдет из строя раньше времени. УЗО должно быть с запасом по току. Ещё важнее: УЗО подбирают по току утечки. Для розеточных групп в сухих помещениях берут 30 мА. Для мокрых зон (ванная, душевая, котельная) – 10 мА. Для вводного противопожарного УЗО на весь дом – 100 или 300 мА.

С дифавтоматами проще: его номинал выбирают точно так же, как номинал обычного автомата, исходя из сечения кабеля. Для кабеля 1,5 мм² (освещение) – АВДТ С10. Для кабеля 2,5 мм² (розетки) – С16. Для кабеля 4 мм² (мощные потребители, варочная панель) – С25 или С32. Ток утечки у дифавтомата обычно фиксированный и указан на корпусе рядом со значком IΔn. Стандарт для бытовых АВДТ – 30 мА.

Трёхфазные сети: частный случай с котлом и насосами

В частных домах часто используют трёхфазный ввод 380 В. Здесь тоже возникает вопрос: ставить трёхфазное УЗО или трёхфазный дифавтомат? И тот, и другой вариант имеют право на жизнь, но с оговорками.

Представим, что у вас есть электрокотёл на 380 В, который работает всю зиму. Если Вы поставите на вводе трёхфазное УЗО (или трёхфазный дифавтомат), то при любой утечке на любой из фаз отключится всё сразу. Котёл, насосы, освещение – всё погаснет. Если дома никого нет, отопление замёрзнет за несколько часов. Это недопустимо.

ПРАВИЛЬНОЕ РЕШЕНИЕ: не ставить общее устройство на весь ввод. Вместо этого на каждую мощную трёхфазную нагрузку (котёл, станок, компрессор) ставят отдельный трёхфазный дифавтомат. Тогда при аварии отключится только «проблемная» линия. А если у Вас трёхфазная сеть разведена по разным потребителям, и нет жёсткой привязки, лучше поставить трёхфазное УЗО и после него на каждую фазу – отдельные автоматы. Либо использовать три однофазных УЗО – по одному на фазу. В любом случае, для электрокотла или теплового насоса выделяется своё устройство защиты, а не общее на весь дом.

Что в итоге дешевле и надёжнее

Многие ошибочно считают, что дифавтомат выгоднее, потому что «два в одном». На самом деле цена связки УЗО + обычный автомат часто ниже цены одного дифавтомата того же производителя. Но это не главное. Главное – количество приборов. Если Вам нужно защитить от утечек пять линий, Вы можете купить одно УЗО на 40А (ток утечки 30 мА) и пять автоматов. Или пять дифавтоматов. Связка почти всегда выйдет дешевле. И займёт в щитке 2 + 5 = 7 модулей против 10 модулей для пяти двухмодульных АВДТ.

По надёжности оба варианта примерно равноценны при условии, что Вы купили продукцию нормального бренда (ABB, Schneider, Legrand, Hager, IEK (серия «Оптима» или «Профи»), DEKraft). Дешёвые дифавтоматы за 500 рублей часто «фонят» ложными срабатываниями или, наоборот, не отключаются при реальной утечке.

Единственный случай, когда дифавтомат однозначно лучше, – это одиночная линия с жёсткими требованиями к экономии места. Например, в маленьком щитке для одной комнаты или для подключения стиральной машины в ванной, где нет места под два модуля для связки. Либо когда Вам важна простота монтажа: один прибор вместо двух, меньше проводов перемычек.

Но для полноценного дома или квартиры профессионалы чаще выбирают связку УЗО + группа автоматов. Это дешевле, нагляднее при поиске неисправностей и занимает в щитке меньше места на несколько линий. Главное – не забыть правило: номинал УЗО должен быть выше номинала автомата. И ни в коем случае не подключайте УЗО без последовательного автомата – это прямой путь к пожару при коротком замыкании.
