Электромонтаж в помещениях с повышенной влажностью всегда является предметом пристального внимания и особых ограничений

Основным нормативным документом, регламентирующим установку штепсельных розеток, выступают «Правила устройства электроустановок» (ПУЭ). Вместо общих фраз о безопасности мы разберём конкретные цифры, классы защиты и схемы, которые позволят выполнить монтаж грамотно и без риска для жизни.

Чёткое зонирование: где можно ставить розетку

ПУЭ жёстко делит объём ванной комнаты на четыре зоны, и от этого деления напрямую зависит, допустима ли установка розетки на 220 В в конкретном месте. Зона 0 – это исключительно внутренний объём чаши ванны или душевого поддона. Никаких розеток здесь быть не может.

• Зона 1 – пространство непосредственно над зоной 0 (то есть проекция чаши на стену и потолок).
• Зона 2 – это полоса шириной ровно 60 сантиметров, которая примыкает к границам зоны 1.
• И, наконец, зона 3 – объём, который ограничен внешней поверхностью зоны 2 и вертикальной плоскостью, проходящей на расстоянии 240 сантиметров от неё.

Важно запомнить высотную отметку: все зоны с 1-й по 3-ю простираются вверх до уровня 225 сантиметров от чистого пола.

Для квартир стандартной планировки правило звучит однозначно: монтаж штепсельных розеток с номинальным напряжением 220 В допускается исключительно в зоне 3. Это означает, что минимальное расстояние от края ванны или душевого поддона до места установки розетки должно составлять не менее 60 сантиметров (граница зоны 2), а лучше – более 2,4 метра, если позволяют габариты помещения. Однако практика показывает, что в типовых санузлах выдержать 2,4 метра почти невозможно, поэтому критическим порогом является отметка в 60 см от бортика ванны. Если стена находится ближе, установка розетки категорически запрещена, и Вам придётся переносить точку подключения в коридор или использовать переноски с УЗО, что крайне неудобно.

Требования к классу влагозащиты (IP)

Даже если розетка монтируется в разрешённой зоне 3, этого недостаточно. Согласно нормативам, все электроустановочные изделия в ванной должны иметь класс влагозащиты не ниже 4. В маркировке это обозначается как IP 44. Что даёт эта цифра на практике? Корпус розетки становится устойчивым к попаданию отдельных брызг воды с любого направления. Однако не стоит обольщаться: IP 44 не означает, что изделие можно мыть струёй воды или что оно герметично. Влага не должна проникать внутрь механизма, но конденсат и случайные капли корпус выдерживает.

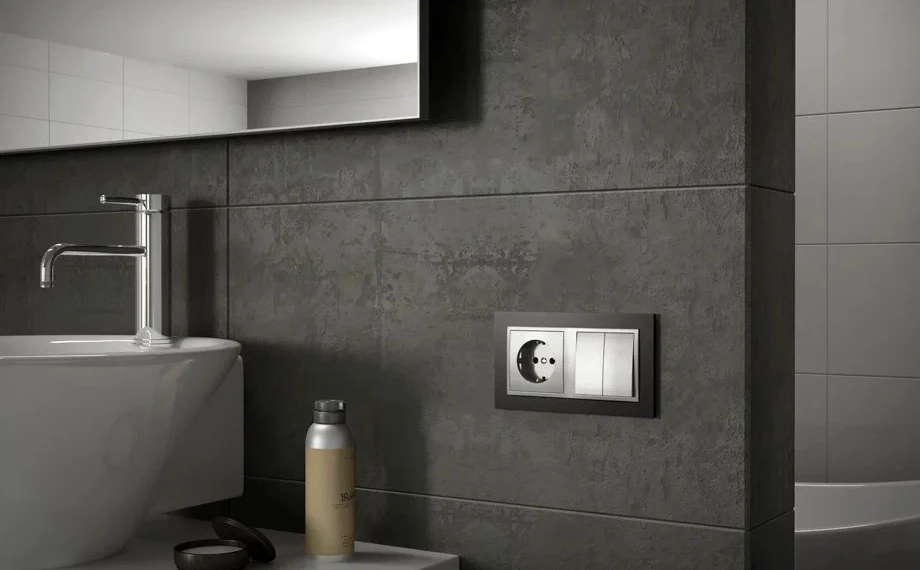

Ещё один важный нюанс размещения: даже имея степень IP 44, старайтесь располагать розетку так, чтобы на неё по возможности не попадали прямые брызги из душа или от раковины. Идеальное место – за стиральной машиной или сбоку от зеркала, но строго с учётом зонального расстояния в 60 см от дверного проёма душевой кабины или бортика ванны.

Защита от поражения током: УЗО или разделительный трансформатор

Подключение розетки в ванной через обычный автоматический выключатель грубо нарушает правила безопасности. Нормативы требуют, чтобы все электроустановочные изделия питались либо через разделительные трансформаторы, либо через устройство защитного отключения (УЗО), которое реагирует на дифференциальный ток. Параметр срабатывания для ванных комнат строго регламентирован: сила тока утечки не должна превышать 30 мА.

Почему на практике почти всегда выбирают УЗО, а не трансформатор? Всё упирается в габариты и стоимость. Разделительный трансформатор – это громоздкое устройство, и его применение оправданно только для маломощного оборудования, например, для питания светодиодной подсветки мощностью 50-100 Вт. Представьте, что Вам нужно подключить стиральную машину или мощный фен, потребляющие 2–2,5 кВт. Для них потребуется разделительный трансформатор массой от 15 до 20 килограммов. Его стоимость в рознице достигает нескольких десятков тысяч рублей, а найти место для такого ящика в типовой ванной просто нереально. Поэтому УЗО становится единственным рациональным решением.

Схема защиты должна быть продумана заранее. Самый надёжный вариант – использовать двухуровневую систему. Вводное УЗО с большим током утечки (например, 100 или 300 мА) устанавливается для защиты всей квартиры от пожара. А уже на линии, питающие ванную комнату, монтируются отдельные УЗО с номиналом 10 или 30 мА. Например, одно УЗО ставится на розетку для стиральной машины, другое – на общую розеточную группу, третье – на линию освещения. Это позволяет локализовать проблему: если сработает защита на стиральной машине, свет в ванной не погаснет, и Вы не останетесь в полной темноте.

Трёхжильный кабель и система уравнивания потенциалов

Многие домашние мастера игнорируют требование по заземлению, считая, что УЗО достаточно. Это грубейшая ошибка. Штепсельная розетка для ванной комнаты должна подключаться исключительно по трёхжильному медному кабелю. Третья жила (жёлто-зелёная) предназначена для подключения к заземляющему контакту механизма розетки. В случае пробоя фазы на корпус прибора именно заземление создаёт путь для тока утечки, заставляя УЗО мгновенно отключиться. Если использовать двухпроводную сеть (без заземления), УЗО может не сработать при первом же опасном контакте, так как ток будет утекать через тело человека, а дифференциальный трансформатор может не зафиксировать эту разницу.

Помимо основной заземляющей жилы, в ванной комнате обязательно прокладывается одножильный кабель для дополнительной системы уравнивания потенциалов (ДСУП). Это отдельный проводник, который соединяет между собой все металлические части в помещении: корпуса ванны, раковины, полотенцесушители, металлические трубы водопровода и, что важно, заземляющий контакт розетки. Это делается для того, чтобы уравнять электрические потенциалы между всеми проводящими объектами. Если потенциалы выровнены, даже при появлении напряжения на корпусе ванны и на трубе разности потенциалов между ними не возникнет, а значит, опасный ток через тело человека не потечёт.

Практические рекомендации по выбору места и кабеля

При выборе конкретной точки монтажа руководствуйтесь тремя правилами. Первое: расстояние до душевой кабины или ванны по горизонтали не менее 0,6 метра. Второе: высота установки от пола – не ниже 1 метра, чтобы избежать затопления при случайных протечках или при мытье пола. Третье: доступ к розетке должен быть свободным, но при этом она не должна мешать проходу.

Для прокладки кабеля используйте только провода с двойной изоляцией, например, ВВГнг или NYM, прокладывая их в штробах или за подвесным потолком. Категорически запрещено использовать скрутки и ответвительные коробки в ванной – все соединения должны быть цельными от щитка до розетки. Учтите, что номинал автоматического выключателя для розеточной линии не должен превышать 16 А (при сечении жилы 2,5 мм²), так как мощность большинства бытовых приборов в ванной ограничена 3,5 кВт.

Помните, что установка розетки в зоне 3 с соблюдением всех требований к заземлению, УЗО и дополнительному уравниванию потенциалов делает её использование абсолютно безопасным. Пренебрежение хотя бы одним из этих пунктов превращает комфортный электроприбор в источник смертельной опасности.
