Как подключить зеркало с подсветкой в ванную: пошаговая инструкция для домашнего мастера

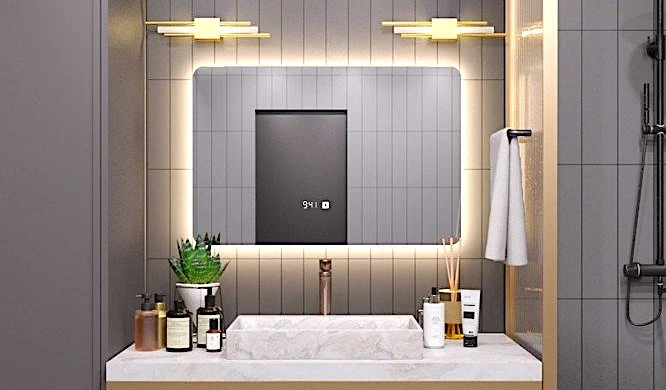

Зеркало с подсветкой в ванной – не просто красивый аксессуар, а полноценный электроприбор, требующий грамотного подключения. Ошибки при монтаже во влажном помещении приводят к коротким замыканиям, поражению током и потере гарантии. Ниже – конкретные технические рекомендации, которые помогут выполнить работу правильно.

Что подготовить до начала работ

Для скрытого подключения понадобится стандартный набор инструментов: рулетка и карандаш для разметки, дрель для сверления отверстий под кронштейны, шуруповёрт, кусачки или ножницы для электропровода, а также пресс-клещи для обжимного соединения. Без пресс-клещей качественно опрессовать гильзы не получится, а скрутки во влажной среде недопустимы.

Из расходных материалов запаситесь медным кабелем ВВГнг-LS 3×1,5 мм² для линии освещения. Если планируете отдельную розетку, берите сечение 3×2,5 мм². Также нужны обжимные гильзы, термоусадочные трубки с клеевым слоем и распределительная коробка.

Распаковав зеркало, Вы увидите шнур с вилкой или выносной блок питания с торчащими проводами. На моделях с вилкой и светодиодной лентой трансформатор обычно уже встроен, что позволяет подключаться к розетке напрямую. Этот момент обязательно уточните в инструкции: без трансформатора включать светодиоды в розетку нельзя.

Крепление рамы: порядок действий

Установку удобнее выполнять с помощником. Сначала распакуйте и соберите зеркало, если это требуется – большинство моделей уже собраны. Попросите помощника поднести раму к месту установки и проверьте, что провода из стены и от блока питания свободно дотягиваются друг до друга.

Если у зеркала выносной блок питания, закрепите его на корпусе сзади кабельными стяжками. Двусторонний скотч годится только как временная фиксация. Приложите зеркало к стене и оцените, поместится ли блок в зазоре между стеной и корпусом – размера кронштейнов должно хватать.

Наметьте места креплений так, чтобы соединения при скрытом монтаже оказались за корпусом. Если подключаете через розетку, оставьте её в доступе. Затем обесточьте комнату, просверлите отверстия, закрепите кронштейны и подключите электрику. Включите свет и проверьте работу подсветки, убедившись, что сенсору ничего не мешает. После этого закрепите зеркало на кронштейнах.

Приклеивать зеркало с подсветкой к стене не стоит. Лёгкие модели без электрики – другое дело, но здесь кронштейны обеспечивают необходимый зазор для блока питания и не дают раме упасть, оборвав провода.

Подключение через розетку

Модель с вилкой нужно выбрать до начала черновой отделки. Удлинители в санузлах категорически запрещены, а шнуры у большинства зеркал короткие. Розетку нельзя размещать где угодно: по правилам безопасности она должна быть не ближе 60 см по горизонтали от края ванны или душевого поддона. Чем дальше, тем лучше.

К розеткам в ванной предъявляются строгие требования. Она должна быть с заземлением, откидной крышкой и степенью влагозащиты не ниже IP44. Линию обязательно защищают автоматическим выключателем и УЗО с током утечки 10 мА. Не прячьте розетку за корпусом зеркала – к ней нужен свободный доступ.

Для любых бытовых розеток в ванной используется медный кабель 3×2,5 мм². Он с запасом выдержит и подсветку зеркала, и более мощные приборы, если Вы решите подключить их позже. Совместимость вилки с розеткой проверьте до покупки, чтобы она не упиралась в крышку.

Подключение без розетки

Провода от блока питания соединяют с проводами из распределительной коробки. Кабель ВВГнг-LS 3×1,5 мм² прокладывают в штробах на этапе чернового ремонта. Прокладка проводов поверх плитки в ванной – плохое решение из-за влажности и риска повреждения. Если штробить стены не хочется, выбирайте модели на аккумуляторах – они не требуют подключения к сети.

Электрики советуют выбирать модель зеркала до прокладки штроб, чтобы точно знать высоту вывода проводов. Стандартная высота – примерно 150-170 см от пола. Она перекрывается корпусом большинства зеркал высотой от 70 см, размещённых на уровне глаз. Если зеркало компактное (40-50 см), точку вывода лучше опустить или свериться с размерами модели, чтобы провода не торчали над рамой.

Как соединять провода

Соединение выполняется по стандартной схеме: фаза с фазой, нуль с нулём, заземление с заземлением. Если кабель из стены достаточно длинный, зачистите концы и подключите их напрямую к блоку питания согласно цветам, спрятав место подключения за корпусом.

Когда длины не хватает, используйте опрессовку гильзами – это рекомендуемый способ для влажных помещений. Скрутки, винтовые и пружинные клеммы со временем теряют контакт и греются. Каждую гильзу закрывайте термоусадочной трубкой с клеевым слоем, чтобы исключить попадание влаги. Все соединения прячьте в распредкоробку или за корпус зеркала, провода не должны быть натянуты или провисать.

Если в доме нет заземления или от блока идут только два провода, проверьте наличие пометки о классе защиты II и символа двойной изоляции (квадрат в квадрате). При наличии такой маркировки блок не требует заземления, и его подключают только к фазе и нулю, а провод заземления от щитка изолируют и оставляют свободным. Если на блоке есть контакт заземления – подключайте обязательно.

Отрезать вилку и подключать блок напрямую к щитку теоретически можно, но небезопасно. Производитель может аннулировать гарантию, к тому же Вы рискуете остаться без встроенного предохранителя, защищающего блок при скачках тока.

Датчики и выключатели

У большинства зеркал с подсветкой вся внутренняя электрика уже собрана, датчики смонтированы. При монтаже остаётся подключить только блок питания к квартирной проводке. Если собираете подсветку с нуля, понадобятся светодиодная лента, блок питания и датчик движения.

При самостоятельной сборке блок питания сначала подключается к сети, затем от драйвера питание идёт на датчик движения и только после него – на ленту. Лента должна иметь влагозащиту IP67, а блок питания – максимальный уровень защиты. Ленты длиннее 5 метров нельзя подключать к одному блоку единой цепочкой: дальние диоды будут светить тускло.

Мощность блока питания подбирайте с запасом 25-30% от суммарной мощности ленты и датчика. Ленту укладывайте во влагозащищённый профиль под силиконовым экраном, для круглых зеркал есть специальный гибкий алюминиевый профиль. Блок размещайте не ближе 60 см по горизонтали от края ванны или душевой.

Подключение к выключателю тоже возможно. При одноклавишном варианте зеркало включается вместе с основным светом, даже если датчик не сработал. Двухклавишный выключатель позволяет привязать подсветку и светильник к разным клавишам для автономного управления. Фаза от щитка приходит на общий вход выключателя, с выхода идёт на блок питания зеркала, нуль идёт напрямую через распредкоробку, заземление – на корпус.

Датчик движения при использовании подключают последовательно после выключателя, чтобы полностью обесточивать его при необходимости. Для ванной параллельная схема с независимым включением от выключателя и датчика избыточна.

Финальные требования безопасности

Для линии в ванной обязательны автоматический выключатель и УЗО с током утечки 10 мА. Без них подключать подсветку нельзя. Все провода и соединения прячьте за корпусом зеркала, в декоративных коробах или заглушках. Для крепления используйте сантехнический герметик или клей, рассчитанный на высокую влажность и температуру.
