Эксперт «Лемана ПРО» рассказал, чем защитить кабель и что необходимо проверить при его монтаже

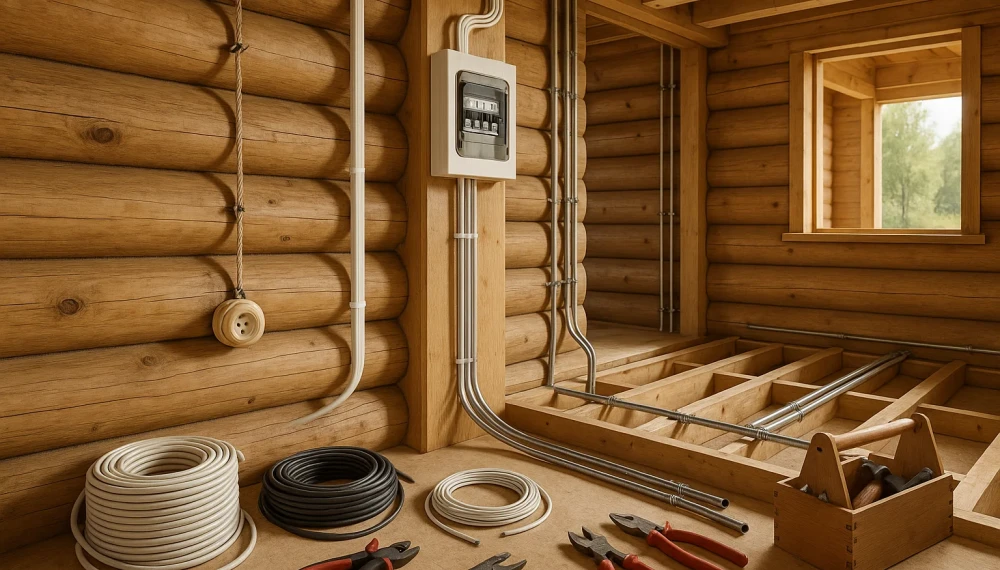

При монтаже скрытой электропроводки в деревянном доме ошибки могут возникнуть на разных этапах, но одна из самых распространённых – неправильный выбор защиты кабеля. Если не учитывать материал стен и особенности конструкции здания, готовую проводку придётся переделывать. Продавец-консультант отдела «Электротовары» магазина «Лемана ПРО» в Новосибирске Алексей Злотников рассказывает, чем защитить кабель и что проверить при монтаже.
Почему выбор защиты электропроводки зависит от типа конструкции
При выборе способа прокладки скрытой проводки в деревянном доме в первую очередь учитывают, из какого материала выполнены стены, перекрытия и другие элементы конструкции. Это связано с требованиями пожарной безопасности: разные материалы имеют разную группу горючести. По ГОСТ 30244-94 строительные материалы классифицируют от НГ (негорючие) до Г4 (сильногорючие). Требования к прокладке электрических сетей с учётом характеристик строительных конструкций установлены в СП 256.1325800.2016.
В деревянном доме защитный элемент должен не только выполнять функцию механической защиты кабеля, но и ограничивать последствия возможного повреждения изоляции. При коротком замыкании металлическая труба способна локализовать возникающую электрическую дугу и снизить риск распространения повреждения за пределы трассы. Поэтому для конструкций из горючих материалов применяют решения с локализационной способностью.

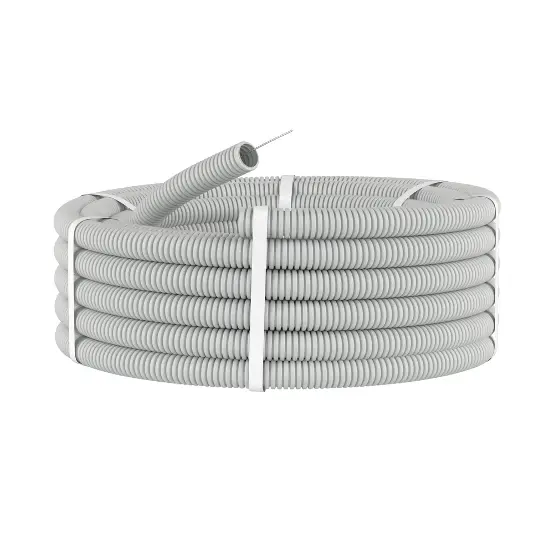

В отличие от открытой прокладки по поверхности стен или потолка, скрытая проводка внутри деревянных конструкций требует дополнительной защиты. Кабель-каналы и ПВХ-короба относятся к способам открытой прокладки и не заменяют защитные элементы для кабеля, уложенного внутри стен, перегородок или перекрытий. Если проводку скрывают в таких конструкциях, применяют защиту, способную сохранять целостность при возможном повреждении кабеля.

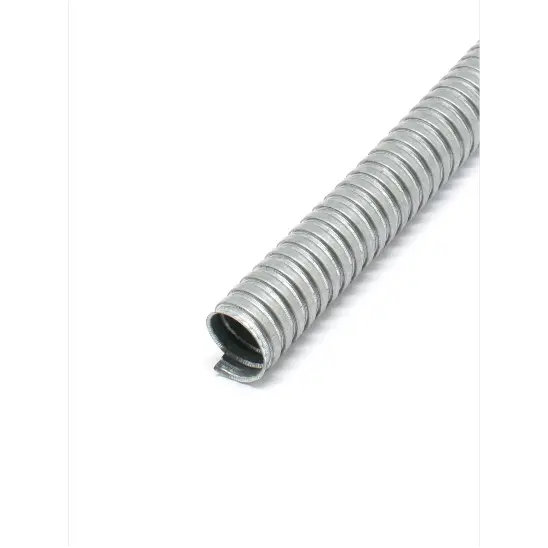

Металлорукав может использоваться как дополнительная механическая защита кабеля, но он не обладает такой же локализационной способностью, как жёсткая металлическая труба. Поэтому его применяют на отдельных участках, например при вводе кабеля в распределительную коробку, а основную защиту трассы выполняют другими способами.
В деревянных конструкциях дополнительным фактором риска становятся скрытые полости внутри стен и перекрытий. Если возникает дуга короткого замыкания, огонь может распространиться внутри конструкции, поэтому требования к защите кабеля в пустотах деревянных стен выше, чем для негорючих оснований.
Как подобрать защиту кабеля по материалу конструкции
Перед монтажом необходимо определить, через какие материалы проходит трасса. Защиту выбирают не по отделочному слою, а по наиболее горючему элементу конструкции в зоне прокладки кабеля. Например, если деревянный каркас обшит гипсокартоном, ориентируются на древесину внутри конструкции, а не на внешний слой отделки.
Чем выше горючесть материала, тем выше требования к способности защитного элемента локализовать возможное повреждение кабеля.

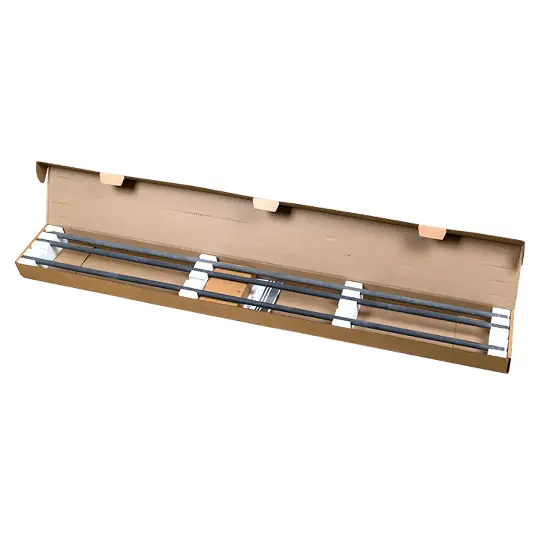

Для горючих конструкций применяют защитные элементы с более высокой степенью защиты – стальные трубы или металлические короба. В пустотах перегородок и за подвесными потолками из материалов групп Г3–Г4 этого требует пункт 15.15 СП 256.1325800.2016: трубы и глухие короба должны обладать локализационной способностью, то есть выдерживать короткое замыкание без прогорания стенок.
Такая способность зависит от толщины металла. Например, в соответствии с СП 256.1325800.2016, для медных жил сечением до 2,5 мм² толщина стенки трубы должна быть не менее 0,5 мм, для жил сечением 4 мм² – 2,8 мм, для 6 и 10 мм² – 3,2 мм.
Большинство необработанных древесных материалов относятся к горючим конструкциям, поэтому при выборе защиты учитывают именно характеристики дерева. Огнезащитная обработка снижает горючесть материала, но не делает древесину негорючей. Поэтому наличие такой обработки не отменяет требования к применению соответствующей защиты кабеля.
Что проверить при монтаже скрытой проводки в деревянном доме
Перед монтажом проверяют не только способ защиты кабеля, но и характеристики самого кабеля. Для скрытой прокладки используют кабели с медными жилами и маркировкой нг(А)-LS, например ВВГпнг(А)-LS: индекс «нг(А)» означает, что кабель не распространяет горение при групповой прокладке, а «LS» – что при нагреве он выделяет меньше дыма и газа.
Как соединять металлические трубы для прокладки кабеля
Секции металлической трубы соединяют так, чтобы защитная оболочка оставалась непрерывной по всей трассе. Для этого используют резьбовые соединения, муфты или сварку. Соединения внахлест не применяют, так как они могут нарушить способность трубы локализовать последствия короткого замыкания.
Сами кабели соединяют и разветвляют только в коробках, и по п. 2.1.23 ПУЭ к этим местам должен оставаться доступ для осмотра и ремонта.
Как укладывать кабель внутри труб
Кабель не должен занимать весь внутренний объем трубы: свободное пространство необходимо для охлаждения проводников и возможности замены кабеля без вскрытия конструкции.
Пункт 15.15 СП 256.1325800.2016 требует, чтобы скрытая проводка в пустотах перегородок и за подвесными потолками была сменяемой. Поэтому диаметр трубы выбирают с запасом, а на длинных трассах с несколькими поворотами устанавливают протяжные коробки.
Защита кабеля при вводах и выходах
Чтобы острые края трубы не повредили изоляцию кабеля, на торцы устанавливают защитные втулки или предварительно обрабатывают кромки.
В местах прохода трубы через стены и перекрытия зазоры между кабелем и трубой заделывают легко удаляемым негорючим материалом. Это препятствует распространению огня между помещениями и позволяет при необходимости заменить кабель.
Заземление металлической трассы
Металлические трубы и короба, используемые как защитные элементы, подключают к системе заземления. По пункту 1.7.76 ПУЭ металлические элементы электропроводки относятся к частям, которые должны быть включены в систему защитных мер.
При повреждении изоляции заземленная металлическая трасса обеспечивает прохождение тока повреждения по защитному проводнику, а автоматическое устройство отключает линию.
Учёт усадки деревянных конструкций
В домах из бруса и бревна необходимо учитывать возможное изменение геометрии конструкции. В местах соединений и проходах предусматривают технологический запас кабеля, который компенсирует перемещения элементов здания.
Особенно это важно для домов из бруса естественной влажности и бревна. На вертикальных участках трубы закрепляют подвижными креплениями, которые позволяют конструкции изменяться без повреждения электропроводки.
Проверка изоляции перед обшивкой стен
Перед тем, как закрыть стены и перекрытия обшивкой, сопротивление изоляции каждой линии измеряют мегаомметром с испытательным напряжением, соответствующим требованиям нормативных документов.
По нормам приемо-сдаточных испытаний ПУЭ, сопротивление изоляции электропроводки должно быть не меньше 0,5 МОм.
Проверка позволяет выявить повреждения изоляции, которые могли появиться при протяжке кабеля через трубы и проходы. После монтажа обшивки найти такие дефекты значительно сложнее.
Даже правильно выбранные материалы не обеспечат безопасность, если нарушить технологию монтажа. Защитная система должна учитывать особенности деревянной конструкции – важно правильно подобрать способ прокладки, обеспечить непрерывность металлической защиты, выполнить заземление и предусмотреть возможные изменения геометрии здания при усадке.
