Как правильно распределить нагрузку сети в своём загородном доме: технические решения и реле приоритетной нагрузки
Владельцы загородных коттеджей часто сталкиваются с ситуацией, когда при включении мощной техники выбивает вводной автомат. Особенно остро эта проблема проявляется в холодное время года, когда к обычному набору электроприборов добавляются отопительные устройства. Сеть физически не может выдержать одновременную работу всех потребителей, если их суммарная мощность превышает выделенный лимит. Решить эту проблему без замены проводки и увеличения выделенной мощности помогает установка реле отключения неприоритетной нагрузки.

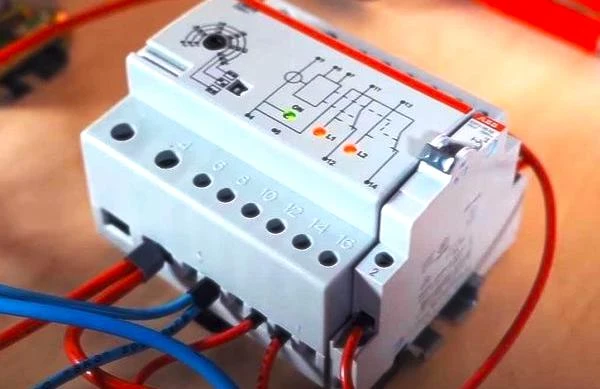

Это устройство монтируется непосредственно в распределительный щиток. Принцип его работы основан на постоянном мониторинге потребляемого тока и автоматическом управлении группами нагрузок. Все потребители в доме условно делятся на две категории: приоритетные и неприоритетные. К приоритетным относятся цепи, которые должны получать питание бесперебойно – освещение, холодильник, система отопления, насосы водоснабжения. Неприоритетные нагрузки допускают кратковременные перерывы в электроснабжении ради сохранения общей работоспособности сети.
Рассмотрим конкретный пример работы однофазного реле на токи до 28 А, например, из обновлённой линейки Legrand. Устройство непрерывно отслеживает протекающий через него ток. Если владелец включает электроплиту на две конфорки, мощность которой велика, и одновременно работает электроконвектор, реле фиксирует превышение заданного порога. В данном случае предел может быть установлен на отметке 3,68 кВт. Как только суммарная мощность превысит это значение, реле мгновенно отключит неприоритетную линию, то есть конвектор. Плита продолжит работать, а как только одна из конфорок будет выключена, реле снова подаст питание на обогреватель.
Такая логика позволяет пользоваться приборами с общей мощностью 5 кВт при выделенном лимите всего 3,68 кВт. Настройка порога срабатывания производится в диапазоне от 0 до 6,5 кВт с шагом всего 0,01 кВт, что даёт высокую точность. Максимальный ток контакта, управляющего неприоритетной нагрузкой, составляет 16 А, что соответствует мощности около 4 кВт. Устройство оснащено блоком измерения мощности, тока и напряжения, а вся информация выводится на ЖК-дисплей. Также предусмотрена регулируемая задержка времени на включение и отключение нагрузки, которая может составлять от 0 до 999 секунд.

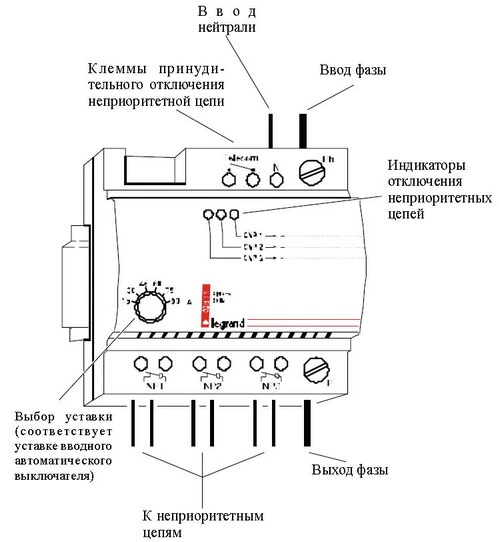

Если в доме используется трёхфазная система питания или токи превышают 28 А, применяется универсальное реле. Оно может работать как в однофазных, так и в трёхфазных цепях. В однофазном режиме неприоритетные нагрузки разбиваются на три независимые группы. Логика работы в этом случае становится более гибкой. Если суммарный ток приоритетной и неприоритетных нагрузок превысит установленный предел, в первую очередь отключаются потребители, подключённые через контакты реле S1 и S2. Если после этого общий ток всё равно остаётся выше нормы, отключается и третья группа, подключённая к контакту S3.
При снижении общей нагрузки в первую очередь подключаются потребители третьей группы. Затем, если появляется запас по мощности, в работу возвращаются первая и вторая группы. Максимальная нагрузка на контакты такого реле составляет 15 А. Принцип работы остаётся прежним, но появляется возможность выбрать алгоритм отключения. Можно настроить устройство так, чтобы все три группы отключались одновременно при превышении порогового значения в одной из фаз. Альтернативный вариант – каждая группа будет отключаться в зависимости от нагрузки в конкретной фазе, что обеспечивает ещё более точное распределение.
Установка реле отключения неприоритетной нагрузки даёт несколько ощутимых преимуществ. Во-первых, вы получаете возможность увеличить количество потребителей без изменения выделенной мощности и без необходимости увеличивать сечение вводного кабеля. Во-вторых, вы предотвращаете отключение вводного автоматического выключателя по причине перегрузки, что избавляет от постоянных походов к щитку. В-третьих, достигается экономия электроэнергии за счёт снижения потерь в питающей линии, так как токи распределяются более равномерно.
При выборе устройства стоит обратить внимание на продукцию крупных производителей, таких как Schneider Electric, ABB или Legrand. Эти бренды предлагают надёжные решения, проверенные временем. Важно правильно рассчитать баланс между приоритетными и неприоритетными группами. Например, если у Вас есть мощный накопительный водонагреватель и тёплый пол, их стоит отнести к неприоритетной группе. Тогда при включении электроплиты или другого мощного прибора нагрев будет временно приостанавливаться, но общая сеть не отключится.
Не стоит забывать и о правильном подборе номинала вводного автомата. Реле не увеличивает выделенную мощность, оно лишь грамотно управляет имеющейся. Если Вы постоянно превышаете лимит, даже с учётом отключения второстепенных групп, возможно, стоит задуматься о легальном увеличении мощности. Однако в большинстве случаев для загородного дома, где одновременно редко работают все приборы на максимуме, установка реле является оптимальным и недорогим решением. Оно позволяет комфортно пользоваться техникой, не опасаясь, что в самый неподходящий момент весь дом останется без света.
Таким образом, грамотное распределение нагрузки – это не просто желание, а необходимость для современного загородного дома. Использование реле приоритетов превращает хаотичное потребление в управляемую систему. Вы сами задаёте правила, по которым будет работать Ваша электросеть, и получаете стабильность даже при ограниченных ресурсах.
