Какие инструменты необходимы человеку, который только начинает разбираться в электромонтажных работах?

Современный мир устроен так, что базовые вещи – повесить люстру, заменить розетку или собрать простенький распределительный щиток – вполне по силам любому, кто умеет держать отвёртку и не падает в обморок при виде трёхжильного провода. Однако ключ к успеху здесь – не лихость и даже не теоретические знания по закону Ома, а правильно подобранный инструмент. Можно иметь золотые руки, но если отвёртка рассыпается в пальцах, а пассатижи гнут гвозди лучше, чем провода, то результат будет плачевным. Давайте же разберёмся, что действительно стоит положить в ящик начинающему электрику, а что можно смело оставить на полке магазина до лучших времён.

1. Отвёртки

Но не те, что продаются в наборе из двадцати четырёх штук с разноцветными пластиковыми ручками и пахнут китайским пластиком. Начинающему электрику нужны всего три-четыре рабочих экземпляра, но зато качественных.

Речь идёт об отвёртках с изолированными рукоятками, выдерживающими напряжение до тысячи вольт. Это вопрос безопасности. У такой отвёртки на ручке есть специальное клеймо – квадрат в квадрате, – которое подтверждает, что она прошла испытание высоким напряжением. Для домашних работ понадобятся крестовая отвёртка размера PH2 – она подходит к большинству винтов в розетках и выключателях, – а также плоская отвёртка с шириной жала около пяти-шести миллиметров.

Кстати, есть ещё одна разновидность, которую часто забывают, – это отвёртка с узким плоским жалом, миллиметра на три, для клеммников в старых люстрах или для некоторых моделей автоматических выключателей. Но самый главный совет, который можно дать новичку, касается индикаторной отвёртки. Это та, внутри которой неоновая лампочка и резистор.

Она нужна не для того, чтобы проверять наличие напряжения в розетке путём замыкания фазы на палец – хотя это и работает, – а скорее для того, чтобы убедиться, что Вы отключили именно ту линию, которую собираетесь трогать. Только делать это нужно правильно: коснуться жалом контакта, а пальцем прикоснуться к пятачку на торце рукоятки. Если лампочка загорелась – значит, напряжение есть, и работать рано. Многие пренебрегают этим простым тестом, полагаясь на авось, и зря. Один неверный щелчок автоматом – и вместо приятного вечера с новой люстрой можно получить неприятное знакомство с электромонтёром из аварийной службы.

2. Пассатижи и кусачки

Здесь есть свои хитрости. Обычные домашние пассатижи с рифлёными губками – это хорошо для загибания гвоздей, но для электрики они часто бывают грубоваты. Идеальный вариант для начинающего – это комбинированные пассатижи, у которых есть плоская губка с насечкой, а также боковая режущая кромка для перекусывания проводов и, что очень важно, специальная выемка для обжима изоляционных колпачков, так называемых СИЗов, или для скрутки проводов. Такие пассатижи должны лежать в руке как влитые, а их рукоятки, опять же, должны быть покрыты изоляцией.

При выборе стоит обратить внимание на шарнир – он не должен люфтить, иначе перекусывать толстый медный провод будет сложно, пассатижи будут разъезжаться, и это ужасно злит.

Что касается кусачек, или бокорезов, то тут важно помнить: они бывают разных видов. Для электрики нужны именно диагональные кусачки, которые режут провод под углом, а не прямые, как ножницы. Ими удобно снимать изоляцию, если, конечно, речь не идёт о тонких многожильных проводах, которые бокорезы могут просто перекусить вместе с жилами.

Для снятия изоляции с тонких проводов, скажем, сечением 1,5 или 2,5 квадрата, многие опытные мастера используют специальный инструмент – стриппер. Это такая штуковина, похожая на плоскогубцы с регулируемым упором, которая зажимает провод, подрезает изоляцию по кругу и стягивает её без повреждения медной жилы. Для новичка стриппер – это настоящий спаситель, потому что сначала руки не слушаются, и вместо аккуратного оголения кончика провода получается либо заусенец, либо надрез на самой жиле, а это в будущем слабое место, которое может перегреться. Так что если бюджет позволяет, лучше купить простой стриппер – он окупится сэкономленными нервами и испорченными проводами.

3. Мультиметр

Для домашнего использования достаточно самого простого цифрового мультиметра, который умеет измерять напряжение переменного тока (это значок V~), постоянное напряжение (V-), сопротивление (значок Омега) и прозванивать цепи на наличие контакта – это обычно обозначается значком диода или звуковой волны.

Самое ценное в мультиметре – это функция прозвонки. Представьте ситуацию: Вы протянули провод от выключателя к люстре, подключили всё, как казалось, правильно, но свет не загорается. Где искать ошибку? Можно, конечно, перебирать все соединения визуально, но гораздо проще взять мультиметр, включить режим прозвонки, коснуться щупами двух концов одного и того же провода и услышать писк. Если пищит – цепь замкнута, провод целый. Если тишина – значит, где-то обрыв, ищите. Для начинающего это бесценный помощник.

Кстати, при покупке мультиметра стоит обратить внимание на провода-щупы – они часто бывают очень хлипкими. Хорошо, если они имеют усиленную изоляцию у основания и съёмные защитные колпачки, которые превращают щуп в иглу для труднодоступных мест. И ещё один нюанс: не стоит покупать мультиметр с автоматическим определением диапазона, если Вы только начинаете. Лучше возьмите тот, где пределы измерения устанавливаются поворотным переключателем, – так Вы быстрее поймёте, что означают вольты и омы, и не пропустите важную цифру из-за того, что автомат выбрал не тот предел.

4. Расходные материалы

Речь идёт об изоленте и термоусадочных трубках. Новички часто ошибочно полагают, что изолента – это просто липкая лента для заматывания скруток. На самом деле есть разные виды изоленты. Для электрических работ используется виниловая изолента на тканевой или полимерной основе, которая должна быть пластичной даже на морозе и не отваливаться через год.

Самая лучшая изолента – та, что липнет сама к себе, а не к пальцам, и если её растянуть, она не становится прозрачной и не рвётся. При скрутке проводов нужно делать не просто два оборота, а минимум три слоя с перехлёстом, причём каждый слой натягивается с усилием.

Термоусадочные трубки – это ещё более элегантное решение. Они надеваются на соединение, нагреваются строительным феном или даже зажигалкой (аккуратно) и плотно обжимают провод, создавая герметичную изоляцию, которая выглядит аккуратно и профессионально. Набор трубок разного диаметра стоит копейки, но выручает в самых разных ситуациях – например, когда нужно изолировать место соединения в распределительной коробке, где влажность повыше.

Говоря о цветах проводов, нельзя не упомянуть маркировку. Это отдельная тема, которая стоит того, чтобы запомнить её раз и навсегда. Современный стандарт строг: жёлто-зелёный – это защитное заземление, его трогать без крайней необходимости вообще не стоит, а если и трогать, то только после проверки индикатором. Голубой или синий – это рабочий ноль, а вот фаза может быть коричневой, чёрной или серой. Старые дома – это отдельная песня, там цвета могут быть любыми, от красного до полосатого, поэтому прежде чем доверять цветовой маркировке в старой проводке, стоит всё перепроверить мультиметром.

Для этих целей в арсенале новичка должен быть набор маркеров или цветной изоленты, чтобы сразу же промаркировать провода после проверки – это очень дисциплинирует и избавляет от путаницы, когда вы через неделю вернётесь к коробке, чтобы доделать работу.

5. Фонарик

Казалось бы, мелочь. Но попробуйте заменить выключатель в тёмном коридоре, стоя на табуретке, при этом держа в зубах отвёртку и пытаясь направить свет от телефона на клеммы – это квест для самых терпеливых. Хороший налобный фонарик, который крепится на голову и светит туда, куда Вы поворачиваете голову, – это не роскошь, а необходимость. Он освобождает обе руки, что критически важно, когда Вы держите провод в одной руке, а другой пытаетесь закрутить винт. Свет должен быть нейтральным или холодным, чтобы цвета проводов (фаза – белый, серый или коричневый, ноль – синий, земля – жёлто-зелёный) не искажались, иначе можно перепутать, особенно при плохом освещении.

6. Инструмент для штробления

Начинающий электрик, скорее всего, не станет покупать дорогой штроборез для одной квартиры. Но вот перфоратор с функцией долбления и набор буров по бетону – это вещь, без которой никуда. Хотя, если честно, для разовой аккуратной проводки можно обойтись старым дедовским способом – болгаркой с алмазным диском для прорезки двух параллельных полосок и зубилом с молотком для выборки середины. Это грязно, пыльно и долго, но зато не требует вложений в профессиональный инструмент.

Однако если уж брать перфоратор, то стоит помнить, что для сверления отверстий под дюбели для крепления распределительных коробок или автоматов в щитке нужны буры с победитовыми наконечниками. И тут важно не прогадать с диаметром: под стандартный дюбель 6 миллиметров нужен бур ровно на 6, а если прозевать и взять на 8, то дюбель будет болтаться, и вся конструкция упадёт в самый неподходящий момент, например, когда Вы будете затягивать толстый силовой кабель.

7. Уровень

Это не совсем электрический инструмент, но раз уж мы вешаем распределительные коробки, розетки и выключатели, хочется, чтобы они стояли ровно, а не под углом в двадцать градусов. Пузырьковый уровень длиной около 60 сантиметров отлично справляется с этой задачей.

Кстати, для установки подрозетников в бетонную стену есть специальная насадка на перфоратор – коронка по бетону. С ней отверстие получается аккуратным и круглым, и подрозетник садится как родной. Но новичок, который берёт коронку в первый раз, часто забывает, что внутри неё есть ограничитель глубины, и в итоге прожигает стену насквозь или, наоборот, оставляет слишком мелкое гнездо. Тут нужна аккуратность и опять же фонарик, чтобы заглянуть внутрь и оценить глубину.

8. Клеммники

Когда все провода проложены, коробки установлены, наступает самый ответственный этап – соединение проводов. И тут начинающего электрика подстерегает главный соблазн – обычная скрутка. Да, она быстрая, но для современных нагрузок, когда в квартире одновременно работают стиральная машина, электрочайник и обогреватель, скрутка – это слабое звено. Она греется, окисляется и теряет контакт.

Поэтому настоящий мастер использует либо пайку, либо сварку, либо, что гораздо проще для новичка, специальные клеммники. Есть винтовые клеммники – они надёжны, но требуют периодической подтяжки. Есть пружинные клеммники, как, например, знаменитые ваговские, – они просто защёлкиваются на проводе и обеспечивают идеальный контакт без лишних телодвижений.

Для начала стоит купить набор таких клеммников разного размера – на два, на три и на пять проводов. Они немного дороже скрутки, но экономят кучу времени и нервов, особенно когда руки ещё не набиты, а в коробке из пяти проводов нужно всё аккуратно разложить и соединить.

9. Инструмент для зачистки кабеля

Многие используют для этих целей обычный канцелярский нож, но это травмоопасно: можно порезать пальцы или, что хуже, повредить изоляцию соседней жилы. Есть специальные ножи для кабеля с пяткой, которая ограничивает глубину реза, и лезвие срезает изоляцию вдоль, не касаясь меди. Или тот же стриппер, о котором мы уже говорили. Для силового кабеля, например, типа ВВГ, где изоляция толстая, удобно использовать нож с крючкообразным лезвием – им делается надрез по кругу, а затем изоляция легко снимается как чулок. Такие ножи стоят недорого, но делают работу в разы быстрее и безопаснее.

10. Указатель напряжения

Теперь давайте представим, что Вы собрали всю схему, подключили, затянули винты и готовы подать напряжение. Не торопитесь включать автомат! Вот тут пригодится ещё один небольшой, но очень полезный прибор – указатель напряжения в виде двухполюсного пробника, или, как его ещё называют, «контролька». Это два щупа на проводах с лампочкой или светодиодом.

В отличие от индикаторной отвёртки, которая показывает наличие фазы на одном контакте, пробник позволяет проверить наличие напряжения между двумя точками – например, между фазой и нулём. Если подключить его к розетке и лампочка загорелась – напряжение есть. Если нет – ищите обрыв. Это более информативно, чем однополюсная отвёртка, которая может показать ложную «фазу» на наводках. Для проверки собранной цепи пробник – последний рубеж обороны перед включением.

Полезные советы

Кстати, об отключении электричества. Прежде, чем браться за любой инструмент, нужно найти распределительный щит и выключить автоматический выключатель, который отвечает за конкретную линию. Но как узнать, какой именно? Тут поможет маркировка. Если её нет, придётся включать по очереди каждый автомат и проверять, где есть напряжение, а где нет. Этот процесс утомителен, но необходим. И вот здесь начинающий электрик часто совершает ошибку: выключает только один автомат, а в розетке всё равно остаётся напряжение, потому что ноль или фаза пришли с другого автомата через общую перемычку в распределительной коробке. Поэтому после отключения всегда проверяйте индикаторной отвёрткой оба контакта розетки – и фазу, и ноль. Если индикатор не горит ни на одном – можете приступать. Это правило должно стать рефлексом, как пристёгивание ремня в машине.

Не стоит забывать и о такой банальной вещи, как маркер или карандаш. Когда Вы сняли старую люстру, и в потолке торчат четыре провода разного цвета, но без маркировки, выяснить, где фаза, а где ноль, можно только прозвонкой. Но если Вы сразу же, после проверки, пометили провода кусочком изоленты с надписью «Л1» или «Н», то через час, когда вернулись с новой люстрой, Вы не будете гадать, что к чему. Этот простой совет экономит часы нервотрёпки.

Подведём итоги

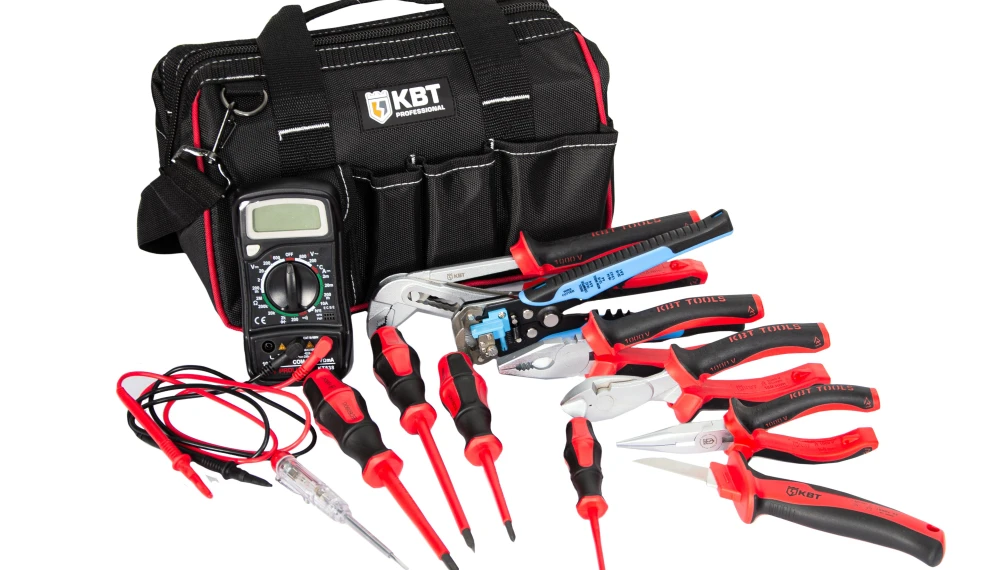

Набор начинающего электрика – это не обязательно дорогостоящий профессиональный чемодан с десятками отвёрток. Это, скорее, грамотно подобранная база из нескольких ключевых инструментов: качественные изолированные отвёртки (крестовая, плоская и индикаторная), пассатижи с функцией обжима, стриппер или хороший нож для кабеля, мультиметр с прозвонкой, перфоратор с буром и, если повезёт, коронкой, а также налобный фонарик и маркер. Сюда же стоит добавить расходные материалы – изоленту, термоусадку, клеммники и пару метров запасного провода для экспериментов.

Главное в этом деле – не торопиться, всё проверять дважды и помнить, что электричество не прощает легкомыслия. Но если подойти к процессу с уважением и правильным инструментом, то даже самая сложная проводка перестаёт быть магией и превращается в простое, логичное и даже увлекательное занятие, где результат всегда виден сразу – вот оно, нажимаешь выключатель, и свет загорается. И в этот момент понимаешь, что все потраченные деньги на инструмент и время на изучение форумов были не зря.

А когда к Вам придут соседи с просьбой повесить бра в прихожей, Вы уже с лёгкостью достанете свой заветный ящичек и, щурясь от бликов нового фонарика, возьмётесь за дело, чувствуя себя настоящим профи.
