Чем отличаются УЗО, УЗДП, реле напряжения и автомат и что выбрать для защиты сети в квартире и доме?

В электрическом щитке современного дома или квартиры тесно, как в коммунальной кухне. Здесь соседствуют разные устройства, и у каждого – своя роль. Обыватель часто путает автоматические выключатели, устройства защитного отключения и реле напряжения, считая их взаимозаменяемыми. Но это всё равно что назвать хирурга, терапевта и санитара одной профессией только потому, что все они носят белые халаты. У каждого прибора своя зона ответственности, свой триггер срабатывания и своя цена ошибки. Попробуем разобраться в этом хороводе без лишней драмы, но с необходимой технической дотошностью.

Автомат

Начнём с самого привычного обитателя щитка – автоматического выключателя, или попросту автомата. Его задача лежит на поверхности: он защищает проводку от перегрузки и короткого замыкания. Представьте, что в старую розетку, рассчитанную на 16 ампер, включили сразу обогреватель, утюг и чайник. Ток в проводе начинает расти, провода греются, изоляция потихоньку плавится. Автомат чувствует это по тепловому расцепителю – биметаллической пластине, которая изгибается от нагрева и размыкает цепь. Но делает он это не мгновенно, а с небольшой задержкой, чтобы ложные срабатывания на кратковременные пусковые токи не превращали жизнь в кошмар.

А вот при коротком замыкании, когда ток возрастает лавинообразно, в дело вступает электромагнитный расцепитель – он действует за доли секунды, буквально вышибая контакты. Автомат охраняет именно провода и розетки от пожара, а не человека от удара током. Это важнейшее различие, о котором часто забывают.

УЗО

Теперь перейдём к устройству защитного отключения, которое ласково именуют УЗО. Этот прибор не смотрит на величину тока в линии – ему всё равно, сколько там ватт потребляют приборы. Его задача – поймать ток утечки. Представьте, что стиральная машина старая, изоляция на нагревательном элементе дала микротрещину, и небольшой ток начал стекать на корпус, а оттуда – в пол или трубы отопления. Вы касаетесь машины мокрой рукой, и этот ток, величиной всего 30 миллиампер, устремляется через Ваше тело в землю. УЗО сравнивает ток, уходящий в квартиру по фазному проводу, и ток, возвращающийся по нулевому.

Если разница между ними превышает заданный порог (обычно 10 или 30 мА), внутри срабатывает дифференциальный трансформатор, и контакты размыкаются за время, которое не позволит фибрилляции сердца развиться. Кстати, УЗО не спасёт от удара, если Вы одновременно коснётесь фазного и нулевого провода – ток утечки не возникнет, он просто пойдёт через вас, и прибор останется безучастным. Здесь его бессилие компенсируется только правилами электробезопасности и изолирующими перчатками.

УЗДП

Но жизнь не стоит на месте, и в современных щитках всё чаще встречается устройство защитного дифференциального тока, или УЗДП. Многие путают его с УЗО, но разница принципиальна. УЗДП – это гибрид, который совмещает в себе функции автомата и УЗО в одном корпусе. Он реагирует и на короткое замыкание с перегрузкой, и на токи утечки одновременно. Однако техническая начинка у него сложнее: внутри есть не только тепловой и электромагнитный расцепители, но и тот самый дифференциальный трансформатор. Представьте, что в щитке катастрофически мало места, а защитить нужно отдельную линию на кухню, где и мощная техника, и влага, и розетки рядом с мойкой.

Поставить отдельно автомат и отдельно УЗО – это занять четыре модуля на дин-рейке, а УЗДП поместится в два. Но у этой компактности есть оборотная сторона: при срабатывании от утечки Вы остаётесь без электричества на всей линии, и искать причину приходится методом тыка, ведь непонятно, что именно отключило прибор – перегрузка или мокрый чайник. Кстати, УЗДП часто называют «дифавтомат», но это просторечие, которое не отражает всей сути.

Реле напряжения

Отдельная история – реле напряжения. Этот прибор смотрит на качество поступающей электроэнергии, а точнее – на величину напряжения в сети. В наших реалиях, где трансформаторные подстанции иногда трещат по швам, а сосед с мощным сварочным аппаратом может уронить напряжение до 150 вольт или, наоборот, поднять до 260, реле становится главным стражем бытовой техники. Оно не реагирует на токи утечки или перегрузки, у него иная философия. Внутри стоит микроконтроллер, который в реальном времени замеряет амплитуду синусоиды. Как только напряжение выходит за допустимые пределы, например, падает ниже 170 вольт или подскакивает выше 265, реле размыкает контакты, обесточивая всю квартиру.

Представьте, что в холодильнике компрессор пытается запуститься при пониженном напряжении – обмотки греются, пусковой ток зашкаливает, и через пару таких циклов мотор можно выкинуть. Реле этого не допустит. После того: как напряжение стабилизируется, большинство моделей имеют автоматическое повторное включение с задержкой в несколько секунд или даже минут, чтобы дать сети «успокоиться». Кстати, реле бывают электромеханические и электронные, и вторые значительно точнее, но чувствительнее к импульсным помехам.

Что же выбрать?

Автомат ставится всегда и на каждую отходящую линию, будь то розетки, свет или плита. Он – первая линия обороны от пожара. УЗО, как правило, устанавливается на группу розеток в ванной, на кухне или на всю квартиру, но обязательно в паре с автоматом, который защитит его самого от токов короткого замыкания. Ведь если через УЗО пойдёт ток короткого замыкания, внутренние контакты могут попросту свариться, а дифференциальный трансформатор выйти из строя.

Поэтому связка «автомат + УЗО» классика, проверенная десятилетиями. УЗДП, как самостоятельное устройство, заменяет эту пару, но требует более внимательного подхода к выбору номинала: там всё завязано на время-токовых характеристиках, и тип С или В здесь играет решающую роль. Реле напряжения же обычно ставится общим на весь дом или квартиру, сразу после вводного автомата, чтобы перекрывать кислород всем скачкам.

Теперь о важных технических нюансах, которые обычно ускользают от внимания. УЗО и УЗДП классифицируются по типу тока утечки, на который они реагируют. Есть тип AC – для переменного синусоидального тока, это самые дешёвые и распространённые модели. Но современная техника с импульсными блоками питания, частотными преобразователями и светодиодными драйверами генерирует пульсирующий постоянный ток утечки.

Для таких случаев нужны УЗО типа A, которые стоят дороже, но именно они корректно отрабатывают в цепях с электроникой. Если поставить тип AC на стиральную машину с инверторным двигателем, он может просто не увидеть смертельную утечку, потому что её форма не подходит под его алгоритм. Кстати, европейские нормы уже требуют тип A повсеместно, и наши правила постепенно подтягиваются к этому стандарту.

Нельзя забывать про селективность – это когда при утечке должно отключаться ближайшее к месту повреждения УЗО, а не вводное на весь дом. Для этого различают устройства с выдержкой времени, обозначаемые буквой S, и без неё. Если поставить два УЗО последовательно, одно с задержкой, а другое без, то при проблеме в конкретной розетке сработает тот, что без задержки, а общее останется включённым. Иначе представьте: в соседней комнате коротнула лампа, и Вы остаётесь без света во всей квартире, а в темноте ищете фонарик. Селективность экономит нервы и время.

Реле напряжения тоже имеет свои подводные камни. Оно не защищает от импульсных перенапряжений, например, от удара молнии в линию электропередач, потому что такие всплески длятся микросекунды и внутренняя электроника просто не успевает среагировать. Для этого существуют ограничители перенапряжения – УЗИП, но это уже совсем другая история, выходящая за рамки обычного бытового щитка. Также важно помнить, что реле напряжения имеет собственный ток потребления, и если оно стоит на вводе, то при отключении по высокой стороне его микроконтроллер остаётся без питания и не сможет потом автоматически включиться. Поэтому в некоторых схемах предусматривают отдельный источник для питания самого реле, либо используют модели с суперконденсаторами, которые держат заряд несколько минут.

Кстати, о времени срабатывания. Автомат при перегрузке может отключаться секунды и даже минуты – это зависит от кратности тока. УЗО и УЗДП срабатывают за 20-40 миллисекунд, что критично для защиты жизни. Реле напряжения действует медленнее, особенно если падение напряжения плавное – там может пройти до двух секунд, пока микроконтроллер накопит статистику и примет решение. Но для холодильника и этой задержки достаточно, чтобы избежать серьёзных повреждений.

Многие спрашивают: можно ли заменить УЗО автоматом? Технически – нет, потому что автомат не увидит утечку в 30 мА, он настроен на амперы. А можно ли заменить реле напряжения УЗДП? Тоже нет, потому что УЗДП не смотрит на вольты, его трансформатор реагирует исключительно на разницу токов. Это как пытаться измерить давление манометром для шин – прибор неподходящий. Правильная сборка щитка всегда подразумевает комбинацию этих устройств, причём каждое выполняет свою уникальную функцию, и экономия на каком-либо из них часто оборачивается гораздо более серьёзными расходами на ремонт или медицинские услуги.

Ещё один важный аспект – номинальные токи. УЗО не имеет собственной защиты от перегрузки, поэтому его номинал должен быть на ступень выше, чем у автомата, стоящего перед ним. Например, если автомат на 16 ампер, то УЗО берут на 25 или 32 ампера. Иначе при перегрузке автомат отключится, но если он вдруг заклинит, УЗО может перегреться и выйти из строя, не успев сработать. А вот УЗДП лишён этой проблемы, потому что его номинал жёстко связан с его же внутренней защитой.

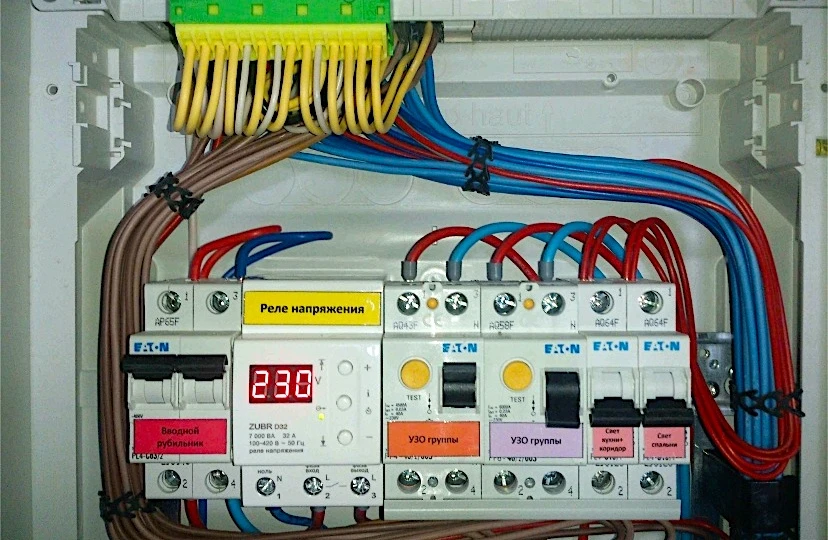

В итоге, глядя на щиток, можно легко идентифицировать каждого жильца. Автомат – самый узкий, чаще всего с рычажком и маркировкой вроде C16 или B25. УЗО – шире, у него есть кнопка «Тест» для проверки работоспособности и маркировка с током утечки, например, 30 мА. УЗДП внешне похож на УЗО, но имеет дополнительную маркировку времятоковой характеристики как у автомата. Реле напряжения – обычно с цифровым дисплеем или шкалой, показывающей текущее напряжение. И если нажать кнопку «Тест» на УЗО, оно должно отключиться – это проверка его дифференциального трансформатора, и делать это рекомендуется раз в месяц, чтобы механика не закисла.

В идеальном мире каждый прибор дополняет друг друга, создавая многоуровневую защиту. Автомат сторожит провода, УЗО (или УЗДП) – человека, а реле – технику. Кстати, в новых правилах устройства электроустановок рекомендуют ставить УЗО на каждую группу потребителей отдельно, чтобы при отключении света в ванной не сидеть в темноте во всей квартире. А реле напряжения часто совмещают с контактором, если через него нужно коммутировать большие токи свыше 63 ампер. В общем, грамотный подбор этих аппаратов – это не просто формальность, а основа безопасного и комфортного быта, где электричество становится другом, а не источником сюрпризов.
