Когда избыточная защита – адекватная мера

К электромонтажу в условиях повышенной влажности в кухнях и санузлах предъявляют повышенные требования. Их нарушения влекут опасность для здоровья людей, а также снижают надёжность и долговечность электропроводки. Грамотный подход к выбору материалов и способов монтажа – залог создания эффективной и безопасной системы, которая будет служить десятилетиями. С особенностями прокладки кабеля во влажных помещениях знакомит эксперт Алексей Злотников, продавец-консультант отдела «Электротовары» магазина «Лемана ПРО Новосибирск 1».

Классификация влажных помещений

Все помещения жилого и общественного фонда, кроме других признаков, классифицируются по уровню влажности. Классификация регламентируется такими нормативными документами, как ПУЭ (глава 1.1) и СП 256.1325800.2016. Нас интересуют две категории.

1. Влажные помещения или сырые, где относительная влажность воздуха более 60%, но менее 75%. Это помещения, где периодически и в умеренных количествах выделяется влага и появляется конденсат. Это в основном кухни — как в жилых квартирах и домах, так и в заведениях общепита. С той разницей, что из-за интенсивной эксплуатации в кухнях столовых, кафе и ресторанов влажность выше из-за практически непрерывного цикла приготовления пищи и мытья посуды.
2. Особо влажные помещения или особо сырые, где относительная влажность воздуха близка к 100%, а потолок, стены и пол могут быть покрыты влагой. Это уже санузлы (ванные комнаты), душевые и другие помещения с аналогичным режимом влажности.

Для влажных помещений обоих типов действуют жёсткие правила, касающиеся электропроводки и электроизделий.

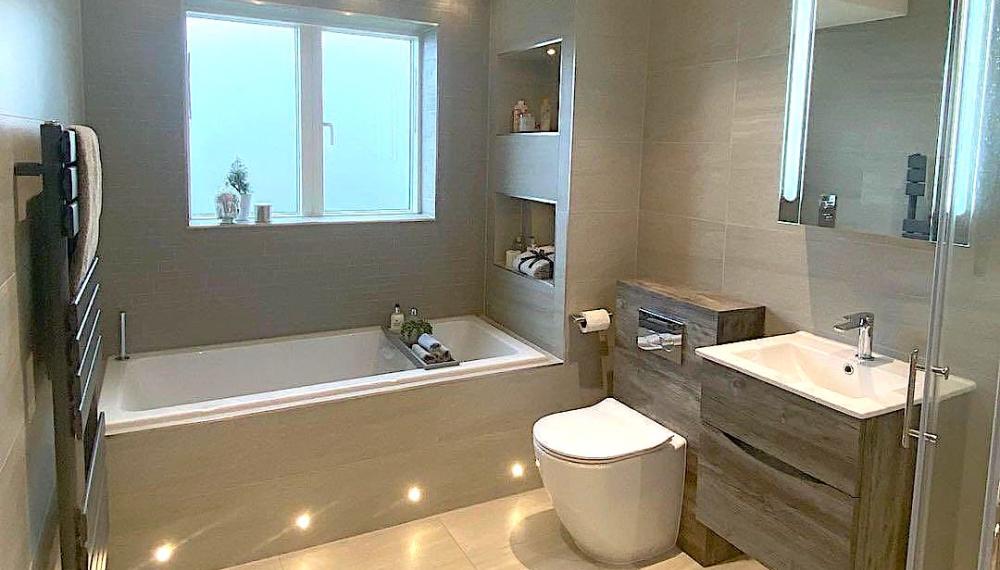

Зонирование в ванных комнатах

Помещение ванной комнаты делится на несколько зон по степени влажности.

Зона 0: внутри самой ванны или душевого поддона. Допускаются только сверхнизковольтные приборы (12В) с высокой степенью защиты (IPX7).

Зона 1: по вертикали – над ванной или поддоном до высоты 2,25 м. Здесь можно устанавливать водонагреватели, но с высокой степенью защиты – IPX5.

Зона 2: полоса шириной 0,6 м вокруг зоны 1. Допустимы светильники класса защиты II (с двойной изоляцией) и розетки, но только через разделительный трансформатор или защищенные УЗО (устройство защитного отключения) 10 мА со степенью защиты не ниже IP54.

Зона 3: полоса шириной 2,4 м вокруг зоны 2. Требования мягче, но всё равно предпочтительны розетки с IP44 и обязательное УЗО.

В особо влажных помещениях, содержащих ванну и (или) душ, должно выполняться заземление электрооборудования. Оно осуществляется посредством соединения открытых проводящих частей электрооборудования с главной заземляющей шиной электроустановки здания.

Критерии выбора кабеля для влажных помещений

Для стационарной проводки во влажных зонах применяют исключительно кабели с изоляцией и оболочкой из влагостойких материалов. Золотой стандарт – ВВГ-нг(А)-LS или его импортные аналоги (NYM). Это кабель с медными жилами, где каждая жила экранирована отдельно, а общая оболочка выдерживает высокую влажность. У него высшая категория по нераспространению горения при групповой прокладке. Поливинилхлоридная изоляция таких кабелей устойчива к влаге и грибку.

Стоит избегать устаревших марок (ПУНП, ПВС) и голых проводов. Для питания мощных потребителей, вроде проточных водонагревателей или электроплит, сечение жил должно быть рассчитано с запасом не менее 25-30%, так как нагрев в сочетании с влагой резко сокращает срок службы изоляции.

Разрешённые способы монтажа кабеля в кухнях и ванных

Открытая прокладка кабеля во влажных зонах недопустима. Существует два основных защищенных метода.

Скрытая прокладка в штробах (ГОСТ Р 50571.5.52-2011). Самый распространённый и надёжный метод. После укладки кабель фиксируется анкерными хомутами с шагом 0,5 м и заделывается влагостойкой штукатуркой или цементным раствором, что обеспечивает полную механическую защиту и изоляцию от влажного воздуха. Обязательное условие – строго вертикальная или горизонтальная прокладка (без диагоналей) с точной фиксацией на схеме. Для дополнительной защиты и возможности поменять кабель, не вскрывая всю штробу, его перед укладкой протягивают во влагостойкой гофрированной трубе.

Прокладка в герметичных кабель-каналах (коробах). Если скрытый монтаж невозможен, используют пластиковые короба с классом защиты не ниже IP54 (защита от брызг воды и пыли). Крышка должна плотно прилегать по всему периметру. Крепление – на дюбель-гвозди или саморезы через каждые 30-50 см.

Во влажных помещениях лучше избегать установки распределительных коробок. Если есть необходимость такой установки, располагать распределительную коробку необходимо в зоне 3. Соединения кабелей в коробках должны быть герметичными, для чего используют термоусадку на клеевой основе.

Требования к точкам подключения

Установочные изделия (розетки, выключатели) – слабое звено. Их выбор решает всё.

Степень защиты. Все розетки, выключатели и распаечные коробки во влажных зонах должны иметь маркировку не ниже IP44. Для зон в непосредственной близости от раковин, душевых кабин (в радиусе 60 см) – IP55/IP65. Это означает защиту от брызг, падающих в любом направлении, и полную защиту от пыли.

Дополнительная безопасность. На каждую групповую линию, питающую влажную зону, обязательна установка УЗО с током утечки не более 30 мА. Это гарантированно отключит питание при малейшей утечке.

Материал подрозетников. Только влагостойкие, герметичные модели с резиновыми уплотнителями для кабельного ввода.

Металлические элементы (корпуса щитов, лотки, крепеж) в условиях влажности быстро ржавеют. Используйте оцинкованные или нержавеющие метизы. Ввод кабеля в металлический щиток выполняйте через гермовводы, которые обжимают кабель, создавая барьер для влажного воздуха.

В ванной комнате необходимо предусмотреть систему уравнивания потенциалов. Для этого во время отделки ванной устанавливают коробку уравнивания потенциалов (КУП), в которой объединяют провода заземления. Они идут от главной заземляющей шины к тем металлическим частям оборудования, которых может коснуться человек. Например, к корпусу стиральной машины, металлическим трубам горячего и холодного водоснабжения, полотенцесушителю. Сечение проводов, ведущих в КУП, должно быть не менее 4 мм².

Эффективность, безопасность, надёжность и долговечность электросистемы во влажных помещениях достигается за счёт соблюдения нормативов и применения соответствующих специфике эксплуатации комплектующих. Правильно выбранный кабель, уложенный в штробу или герметичный короб, защищённый УЗО и заканчивающийся розеткой с IP44, прослужит десятилетиями. Это тот случай, когда избыточная защита – адекватная мера.
