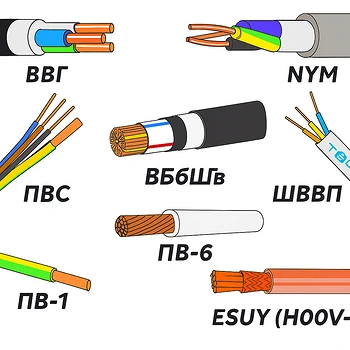

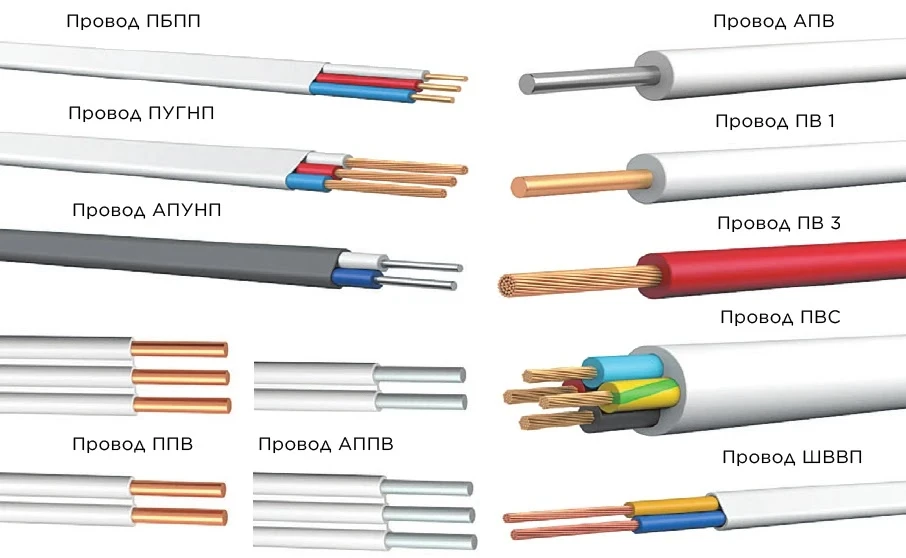

Разбираемся в марках кабелей и проводов для внутридомовой сети в Вашем жилище

Выбирая проводники, следует сразу же уяснить – универсального решения не существует. Условия прокладки в бетонной стене, под навесным потолком или в деревянном срубе кардинально различаются, те не менее, есть лидеры, которые держат планку качества вне зависимости от обстоятельств.

Кабель ВВГ

Это аббревиатура, которая расшифровывается как «винил-винил-голый», то есть изоляция и внутренняя оболочка выполнены из поливинилхлорида, а наружный покров отсутствует. Базовая модель ВВГ стала тем самым «серым кардиналом», который встречается в девяноста процентах типовых квартир.

Но прогресс не стоит на месте, и на смену классике пришла модификация ВВГ-П, где буква «П» означает плоскую форму. Представьте себе два или три жилы, уложенные в одной плоскости – это значительно экономит место в тонких штробах и под слоем штукатурки. Однако самый серьёзный шаг вперёд – это появление индекса «нг» в названии, что означает «негорючий».

А если добавить ещё и «LS» (Low Smoke), получается материал с пониженным дымогазовыделением. В случае короткого замыкания или пожара такой кабель не станет источником едкого чёрного дыма, который в реальной ситуации опаснее самого огня. Технические подробности здесь выходят на первый план: например, допустимая температура нагрева жил в аварийном режиме для ВВГнг составляет плюс четыреста градусов по Цельсию, в то время как у обычного ВВГ этот порог заметно ниже. Согласитесь, разница существенная, когда речь идёт о безопасности.

Кабель АВВГ

Буква «А» в начале выдаёт в нём алюминиевого собрата. Раньше, в эпоху тотальной экономии, алюминий был королём стройплощадок, потому что стоил в разы дешевле меди. Но сегодня, к счастью, архитекторы и электрики практически единогласно голосуют за медь. И вот почему.

Алюминий, будучи отличным проводником, обладает мерзкой привычкой «течь» под нагрузкой, окисляться в местах соединений и терять контакт со временем. Представьте себе, что через пять лет после ремонта у Вас начинает моргать люстра в гостиной, и проблема оказывается вовсе не в патроне, а в скрутке алюминиевого провода, которая ослабла из-за температурных циклов. Медь же пластична, устойчива к изломам и допускает многократные перегибы, что критично при монтаже распределительных коробок.

Поэтому АВВГ сегодня используют либо в бюджетных хозяйственных постройках, либо в магистральных линиях от щитка до стояка, где сечение велико, а цена играет решающую роль. Для внутридомовой проводки алюминиевые провода запрещены по современным стандартам, однако, в старых домах вы наверняка их встретите.

NYM

Это немецкий стандарт, который в последнее десятилетие захватил умы продвинутых монтажников. Внешне он отличается круглым сечением и тройной изоляцией: сначала идёт цветная оболочка каждой жилы, затем промежуточный слой из мелованной резины, который заполняет пространство между жилами, и наконец наружный ПВХ-кожух. Такая конструкция даёт этому кабелю невероятную устойчивость к влаге и механическим повреждениям.

Именно наличие промежуточного наполнителя делает NYM идеальным выбором для прокладки в сырых подвалах или на кухнях, где вероятность конденсата особенно высока. Но есть у этой бочки мёда и ложка дёгтя: данный кабель категорически не рекомендуется прокладывать на улице без дополнительной защиты, потому что ультрафиолет разрушает наружную оболочку всего за пару сезонов.

Также NYM требует аккуратности при монтаже – он чувствителен к резким изгибам, и минимальный радиус изгиба должен составлять не менее четырёх диаметров самого кабеля. Для сравнения, отечественный ВВГ прощает больше ошибок неопытному мастеру. Однако если проводка выполняется по евростандарту, именно NYM становится визитной карточкой качественного ремонта, и цена на него, соответственно, кусается, но, как говорится, скупой платит дважды.

ПУНП

Это аббревиатура, которая расшифровывается как «провод универсальный плоский». О нём ходит множество слухов, и некоторые электрики в шутку называют его «проводом, угрожающим нашим пожарным». Дело в том, что этот провод действительно был популярен в девяностые годы из-за своей дешевизны, но сегодня его применение для стационарной проводки строго ограничено, а в некоторых регионах и вовсе запрещено.

Почему? Из-за заниженного сечения жил по сравнению с заявленным. Производители грешили тем, что указывали номинальное сечение, а по факту оно оказывалось на десять-пятнадцать процентов меньше, что при подключении мощных потребителей приводило к перегреву. Поэтому ПУНП лучше оставить для временных удлинителей или маломощных светильников в гараже, но ни в коем случае не пускать его в стену капитального дома. Этот пример наглядно показывает, что популярность бывает обманчивой, и гнаться за низкой ценой – значит, рисковать не только имуществом, но и жизнью.

ПВ

Это сокращение от «полиэтилен сшитый». Технология сшивки полиэтилена под высоким давлением изменила представление о диэлектрических свойствах. Такой кабель, например, марки ПвП или ПвВГ, выдерживает температуры до ста тридцати градусов в длительном режиме, а в краткосрочной перспективе – до двухсот пятидесяти. Представьте себе баню или сауну, где обычный винил расплавится, как зефир на костре, а сшитый полиэтилен продолжит исправно выполнять свою работу. Кроме того, у этого материала значительно меньше токи утечки, что актуально для систем с высокой чувствительностью к помехам.

Однако из-за сложности производства стоимость такого кабеля выше средней, и его применение оправдано либо в особо ответственных узлах, либо при прокладке нагревательных кабелей для тёплых полов. В бытовой розеточной сети он может показаться излишеством, но если бюджет позволяет, то такой задел надёжности на поколение вперёд выглядит весьма привлекательно.

Цветомаркировка жил

Отдельного внимания заслуживает вопрос цветовой кодировки, который напрямую связан с марками проводов. В современных системах жёстко регламентировано: жёлто-зелёный – это заземление, голубой или синий – нулевой рабочий проводник, а любые другие цвета – коричневый, чёрный или серый – относятся к фазным жилам. Это не просто прихоть дизайнеров, а жизненная необходимость, позволяющая даже начинающему электрику не перепутать контакты при подключении розетки или выключателя. Интересно, что у разных марок, будь то ВВГ или NYM, цветовая гамма идентична, что свидетельствует о международной унификации стандартов.

ПВС

При монтаже распределительного щитка часто используют многожильные провода марки ПВС – это провод с виниловой изоляцией и скрученными медными жилами. Он гибкий, как спагетти, и незаменим для соединения подвижных элементов, например, переноски или удлинителя. Но для стационарной прокладки в стене его лучше не применять, потому что многожильные конструкции имеют большее переходное сопротивление со временем из-за окисления тонких проволочек, плюс они хуже держат форму в клеммных зажимах.

КГ

Аббревиатура расшифровывается просто – «кабель гибкий», с резиновой изоляцией. Это отдельная каста проводов, предназначенная для подключения переносного электроинструмента, сварочных аппаратов и передвижных механизмов. Его главное достоинство – невероятная морозостойкость и устойчивость к маслам и бензину. Однако в стационарной внутридомовой проводке он встречается редко, разве что для подключения генератора в частном доме.

Резина, в отличие от ПВХ, не поддерживает горение, но со временем стареет и трескается под воздействием озона, поэтому срок службы КГ в статичном положении значительно меньше, чем у того же ВВГ. Представьте, что Вы замуровали гибкий кабель в стену, и через десять лет резина потеряла эластичность – тогда любая вибрация от проходящего рядом трамвая или просто усадка здания может привести к разрушению изоляции. Поэтому для капитальных конструкций используются исключительно жёсткие моножильные провода.

Количество жил и их сечение

Теперь вернёмся к вопросу сечения, потому что это, пожалуй, самый критический параметр, который зависит не столько от марки, сколько от нагрузки. Многие ошибочно полагают, что если провод дорогой и брендовый, то можно брать сечение поменьше. Это опасное заблуждение. Для розеточной группы в жилой комнате стандартом считается медная жила сечением 2,5 квадратных миллиметра, а для освещения вполне хватает 1,5.

Однако если на кухне планируется установка электроплиты или духового шкафа мощностью более пяти киловатт, то сечение должно возрастать до 4-х или даже 6-ти квадратов. И здесь выбор марки не столь важен, как сам факт наличия запаса по току. ВВГ-нг 3х2,5 и NYM 3х2,5 при одинаковом сечении поведут себя похоже, но разница в цене может составить до тридцати процентов.

За что же платить больше? За гарантию стабильности изоляции, строгое соблюдение геометрии жилы и отсутствие микротрещин, которые могут возникнуть у дешёвых аналогов при перепадах температуры. Проще говоря, дорогие марки – это страховка от скрытых дефектов, которые не видны глазу, но проявят себя через год-два.

Срок службы кабеля

Ещё один важный нюанс, о котором забывают даже опытные строители, – это срок годности кабеля. Да-да, у проводов есть свой «срок годности», особенно у тех, где используется резиновая или маслобензостойкая изоляция. Для ПВХ-оболочек производители гарантируют сохранение свойств в течение двадцати пяти лет, но при условии хранения в сухом тёмном месте. Если же кабель лежал на открытом складе под палящим солнцем, то даже самая крутая марка потеряет свои диэлектрические параметры быстрее, чем можно предположить.

Поэтому при покупке стоит обращать внимание на дату выпуска, которая обычно выбита на бирке или нанесена на оболочку через каждые несколько метров. Свежий кабель легко гнётся, изоляция не трескается при изгибе, а медные жилы имеют характерный блеск без налёта зелени. Кстати, если на конце медной жилы заметны тёмные пятна, это говорит о нарушении технологии хранения, и от покупки такой партии лучше отказаться.

Контрафакт и «знаменитое китайское качество»

В контексте популярности нельзя не затронуть китайские бренды, которые наводнили строительные рынки в последние годы. Здесь ситуация напоминает лотерею. Есть заводы с мировым именем, которые выпускают отличную продукцию по цене чуть ниже европейской, а есть кустарные мастерские, где в качестве изоляции используют переработанный пластик, а сечение завышают в разы.

Для того, чтобы не попасть впросак, стоит запомнить простое правило: настоящий ВВГ или NYM имеет чёткую маркировку, которая не стирается при трении, и строго круглое или плоское сечение без вздутий и перекосов. Если взять штангенциркуль и промерить диаметр жилы, то для 2,5 квадрата он должен составлять около 1,78 миллиметра. Любое отклонение в меньшую сторону – это повод насторожиться. Сертифицированные марки всегда сопровождаются документацией, и на их поверхности указан ГОСТ или ТУ, по которому они произведены. Кстати, внутридомовая проводка, выполненная по советским стандартам, предполагала использование провода АППВ или АПВ, но сегодня они считаются устаревшими, как патефон, и встречаются только в старых фондах.

Подведём итоги

Подводя некий промежуточный итог, можно уверенно сказать, что абсолютным королём современной внутридомовой электропроводки остаётся медь в виниловой изоляции с индексом негорючести. ВВГнг и его импортный аналог NYM делят между собой пьедестал, причём первый выигрывает в цене и простоте монтажа, а второй – в устойчивости к внешним воздействиям и более высоких диэлектрических характеристиках.

Для особо влажных помещений, таких как ванные комнаты или бассейны, стоит присмотреться к кабелю с маркировкой «ВВГ-нг-LS», потому что он не только не горит, но и практически не выделяет дыма, что критично при задымлении. Для деревянных домов вообще существует отдельная категория проводов с индексом «FR», что означает огнестойкость, и там даже медь изолируется дополнительно слюдяной лентой, позволяющей сохранять работоспособность в течение полутора часов при прямом воздействии пламени. Но такие решения применяются редко ввиду высокой стоимости, и чаще всего в срубах используют обычный ВВГ-нг, укладывая его в металлические гофрированные трубы.

В конечном счёте выбор конкретной марки всегда зависит от трёх столпов: бюджета, условий эксплуатации и личных предпочтений монтажника, которому с этим работать. Но если соблюдать главные принципы – брать медный моножильный провод с сечением с запасом, с негорючей изоляцией и от проверенного производителя – то любая из перечисленных марок обеспечит долгую и безаварийную службу. А те нюансы, вроде того, что NYM не любит ультрафиолет, а ВВГ-П удобнее укладывать в штробы, являются лишь тактическими деталями, которые легко учесть на этапе проектирования.

Главное – не экономить там, где проходят киловатты, и помнить, что проводка делается не на один год, и уж точно не на один сезонный ремонт. В конце концов, даже самая скромная по цене марка отечественного производства, но с честным сечением и качественной изоляцией, будет служить верой и правдой дольше, чем самый разрекламированный бренд с сомнительной родословной, купленный на стихийном рынке. Поэтому, отправляясь за покупкой, стоит вооружиться не только рулеткой, но и базовыми знаниями о том, как отличить качественный кабель от подделки, ведь в этом деле бдительность – лучший друг надёжности.
