Рекомендации как правильно подобрать блок регулировки для светодиодных светильников для своего жилья

Диммером (от английского dim «затемнять») называют электронное устройство, предназначенное для изменения электрической мощности (регулятор мощности). Также в российской практике можно встретить термин «светорегулятор». И это устройство традиционно вызывает больше всего вопросов при монтаже светодиодного освещения.

При попытке сделать свет «регулируемым» многие сталкиваются с ситуацией, когда новый энергоэффективный светильник отказывается плавно гаснуть или, что ещё хуже, начинает предательски мерцать. Корень проблемы почти всегда лежит не в браке лампочки, а в ошибочном выборе регулятора, где ключевым понятием выступает «недозагрузка».

Немного теории

Рассмотрим классический пример. Стандартный поворотный диммер, рассчитанный на работу с галогенными лампами или лампами накаливания, в своём паспорте обычно указывает рабочий диапазон нагрузок от 40 до 400 Вт. Это не маркетинговый ход, а физическая необходимость для стабильной работы внутреннего симисторного ключа. Когда к такому устройству подключается одна диммируемая светодиодная лампа мощностью 10-15 Вт, схема оказывается в режиме критической недогрузки. Регулирующая электроника не может корректно распознать столь малую нагрузку, что приводит либо к полному отказу включения, либо к хаотичной работе, когда яркость скачет произвольно.

Самый очевидный способ «вылечить» такую систему – искусственное увеличение нагрузки путём добавления в цепь ещё двух-трёх светодиодных потребителей. Иногда это действительно помогает вывести диммер в устойчивый режим, так как суммарная мощность приближается к нижней границе в 40 Вт. Однако производители источников света категорически предостерегают от такого подхода без учёта поправочного коэффициента.

Согласно техническим бюллетеням ведущих брендов, при совместной эксплуатации LED- и компактных люминесцентных ламп с регуляторами, созданными для систем накаливания, нагрузка не должна превышать 10% от номинальной мощности регулятора. Практическая выкладка выглядит так: для 400-ваттного прибора предельная допустимая нагрузка в случае питания современных ламп составляет всего 40 Вт. Это значит, что установка четырёх десятиваттных лампочек является верхней планкой, за которой последует перегрузка управляющего элемента.

Следовательно, приходится математически высчитывать количество светильников, чтобы попасть в узкое окно между нижним порогом чувствительности и 10-процентным ограничением. Но даже точный расчёт не даёт стопроцентной гарантии корректной работы из-за различий в электрических характеристиках драйверов разных производителей. Именно поэтому инженерные отделы крупных заводов публикуют в своих технических каталогах обширные таблицы совместимости, где путём тестирования сопоставляют конкретные модели ламп и регуляторов. Игнорирование этих списков – главная ошибка при самостоятельном проектировании освещения.

Оптимальным техническим решением для современных интерьеров является применение универсальных светорегуляторов, в паспортах которых официально заявлена адаптация к работе с LED- и КЛ-лампами. У таких моделей, представленных в линейках Legrand, ABB, Schneider Electric, нижний порог мощности снижен до нескольких ватт – обычно от 2 до 5 Вт. Это кардинально упрощает выбор, так как позволяет подключить даже один маломощный точечный светильник без риска возникновения стробоскопического эффекта.

Тем не менее, универсальность устройства имеет и обратную сторону: максимальное количество подключаемых светодиодных элементов к одному модулю не должно превышать десяти штук, независимо от их совокупного номинала. Это ограничение связано с пусковыми токами драйверов, которые кратковременно превышают рабочие значения в несколько раз.

Перейдём к практическим критериям

Прежде, чем приобретать диммер, необходимо убедиться, что сама лампа поддерживает функцию изменения яркости. Эта опция предусмотрена далеко не у всех экземпляров; бюджетные линейки часто лишены такого драйвера. Ищите на упаковке надпись «dimmable» или специфический значок в виде перечёркнутой дугой стрелки, символизирующий регулировку светового потока.

Важно понимать: наличие этой маркировки не гарантирует безупречной работы с любым регулятором. В некоторых связках наблюдается эффект «стартового мерцания», повышенный акустический шум от самого диммера или ступенчатая регулировка вместо плавной. Чтобы избежать этих сюрпризов, рекомендуем совершать покупку в специализированных салонах электроустановочных изделий, где менеджеры имеют возможность проверить выбранную пару на тестовом стенде прямо при вас.

Следующий критерий – это тип самого регулирующего устройства. Рынок предлагает модели, строго заточенные под конкретный вид нагрузки: отдельно для накаливания, отдельно для галогена и отдельно для светодиодов. Если же в проекте используются разные типы светильников или вы пока не определились с финальным сценарием, правильнее приобрести универсальный вариант.

Такие приборы доминируют в ассортименте Schneider Electric, Legrand, ABB и немецкой Jung. Однако универсальность имеет высокую цену: если обычный поворотный регулятор можно найти за 2-3 тысячи рублей, то его универсальный аналог той же внешней конструкции обойдётся в 5-6 тысяч. Это удорожание обусловлено наличием сложного микроконтроллера, способного перестраивать форму отсечки сетевого напряжения под разные типы драйверов.

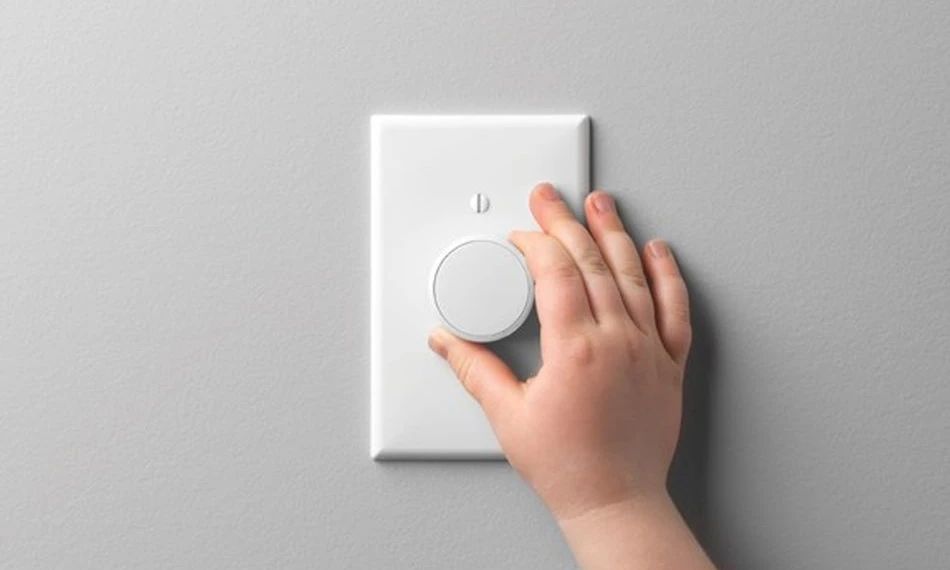

Выбор способа управления диммером должен быть подчинён эргономике конкретного помещения. Поворотные модели остаются классикой, где включение и регулировка осуществляются вращением рукоятки. Однако более удобным признан поворотно-нажимной механизм: короткое нажатие включает или выключает свет, а вращение плавно меняет яркость. Это позволяет зафиксировать однажды выставленный уровень и не сбивать его при выключении. Кнопочные и сенсорные версии предоставляют ещё больше функционала: короткое нажатие переключает состояние, а длинное удержание клавиши запускает цикл изменения интенсивности. Стоимость таких механизмов заметно выше, но она оправдана для помещений с высокими требованиями к дизайну.

Отдельного внимания заслуживают сенсорные диммеры с возможностью предустановки сценариев и дистанционного управления. Их цена может достигать 10 тысяч рублей, но это оборудование полностью меняет представление об управлении домом. Например, приложение Wiser Room от Schneider Electric через смартфон позволяет задавать расписание автоматического включения и выключения, имитировать присутствие хозяев в вечерние часы, а также создавать световые сценарии для чтения, просмотра кино или романтического ужина. Аналогичные опции реализованы в приложениях для линеек Etika у Legrand и в сериях универсальных систем Vadsbo. Важно подчеркнуть, что речь идёт не о простой дистанционной команде, а о полноценном программировании логики работы.

Особенности монтажа

Приступая к монтажу, необходимо строго соблюдать правило: к одному светорегулятору запрещается подключать элементы разных типов. Смешение светодиодов и люминесцентных ламп в одной цепи гарантированно приведёт к нестабильности из-за разницы в коэффициенте мощности и пусковых характеристиках. Также нельзя превышать рекомендованные производителем десять штук на один модуль – это правило выведено из эмпирических испытаний и связано с накоплением гармонических искажений в сети.

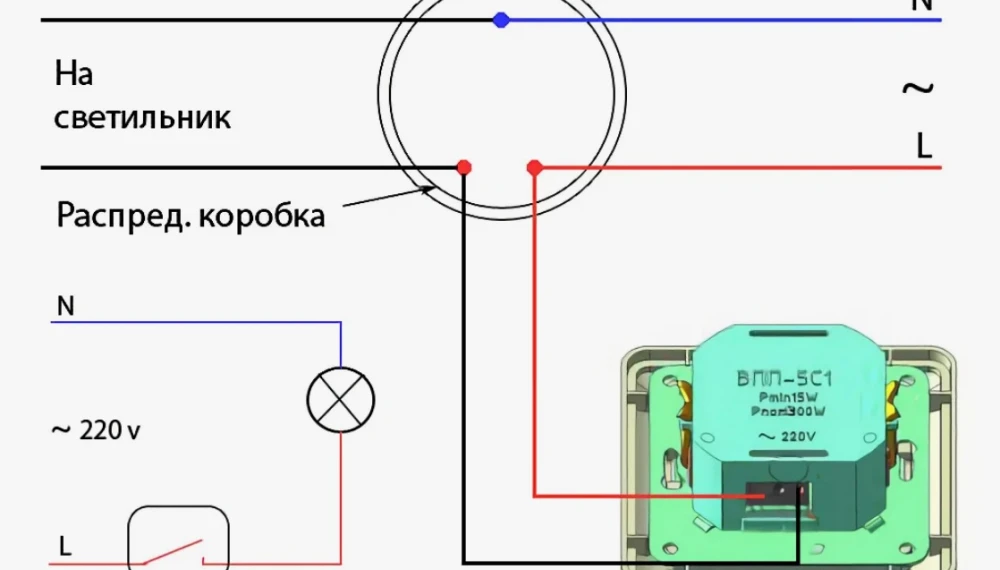

Технически правильное подключение подразумевает строгую фазировку: все контакты (фазный провод, ноль и защитное заземление) должны быть соединены согласно схеме, прилагаемой к изделию. Ошибка в коммутации земли или разрыв нулевого провода часто выводят светодиодный драйвер из строя, причём гарантийный ремонт в таких случаях не покрывается.

Жёсткое требование к проекту – все светодиодные лампы, управляемые одним диммером, должны быть одного типа и строго одинаковой мощности. Разброс в несколько ватт между соседними светильниками создаёт неравномерный нагрев ключей регулятора и искажает синусоиду на выходе, что ведёт к ускоренному выходу из строя наиболее чувствительного элемента. В универсальных регуляторах эта проблема частично решается за счёт наличия переключателя формы выходного сигнала.

В зависимости от типа нагрузки (ёмкостная или резистивная) можно вручную или автоматически выбрать режим режекции переднего или заднего фронта, что обеспечивает максимальную совместимость. Дополнительным подспорьем служит функция ограничения нижнего уровня напряжения – это критически важно, поскольку многие светодиодные системы нестабильно работают именно на предельно малых яркостях, начиная мерцать на частоте 100 Гц при снижении амплитуды ниже определённого порога.

При выборе диммирующего оборудования всегда необходимо классифицировать лампы по их питающему напряжению и типу балласта. Это могут быть системы накаливания и галогеновые на 220 вольт, галогеновые низковольтные на 12 вольт с использованием электронного или электромагнитного трансформатора, либо диммируемые светодиоды со встроенным драйвером. Наиболее гибким вариантом выступает универсальный LED-диммер, поддерживающий все перечисленные типы и самостоятельно адаптирующийся под них.

Для расчёта загрузки следует суммировать номинальные мощности всех подключаемых лампочек, и эта сумма обязана попадать в рабочий диапазон, указанный в техническом паспорте регулятора.

Не стоит забывать о поправочном коэффициенте при групповой установке: если Вы монтируете сразу несколько регулирующих систем рядом в одной монтажной рамке, предельно допустимая нагрузка на каждый модуль должна быть снижена на 25%. Это условие связано с ухудшением теплоотвода при плотном соседстве, поскольку силовые компоненты охлаждаются естественным путём через корпус, а нагрев соседних устройств повышает общую температуру внутри подрозетника. Пренебрежение этим правилом приводит к тепловому сбою и сокращению срока службы даже дорогостоящего оборудования.
