Чтобы было комфортно и безопасно

Обустройство электроснабжения загородного дома – это не просто протягивание проводов от столба до розетки. Это сложная инженерная задача, от качества решения которой зависит не только комфорт проживания, но и безопасность жильцов. Ошибки на этом этапе могут привести к коротким замыканиям, пожарам или выходу из строя дорогостоящей техники. Чтобы этого избежать, необходимо чётко понимать структуру системы и следовать техническим нормам на каждом этапе – от проекта до финальной проверки заземления.

С чего начинается грамотная электрификация: роль проекта

Первый и самый важный шаг – это создание детального проекта электроснабжения. Выполнять его должны только квалифицированные электрики или профильные инженерные компании, так как любительские схемы часто не учитывают множество факторов. Идеальное время для разработки проекта – стадия проектирования самого дома. Это позволяет заложить трассы кабелей до возведения стен, избежав штробления готовых поверхностей и случайного повреждения других инженерных систем.

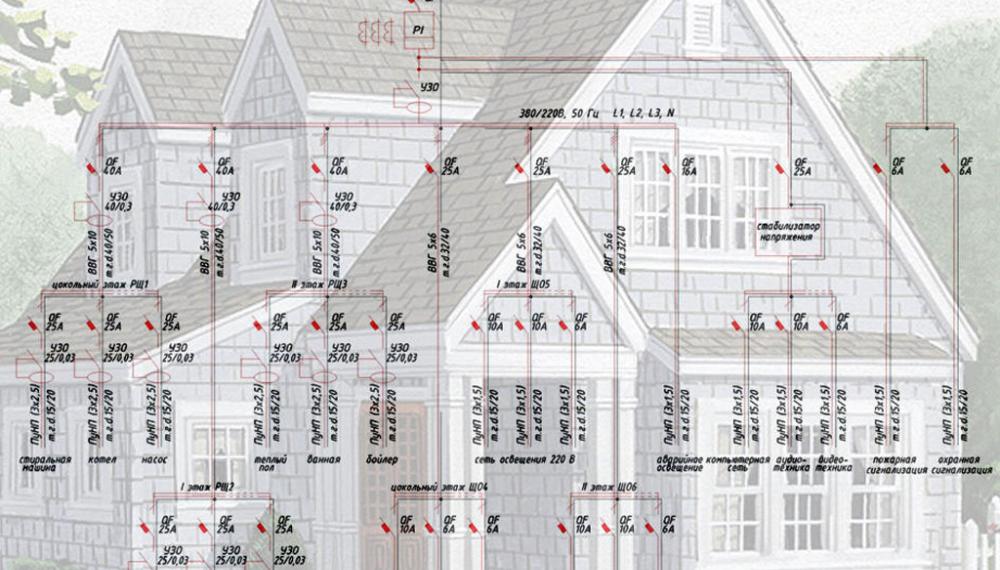

Профессиональный проект всегда включает в себя принципиальную электрическую схему и поэтажные планы. На этих планах точно обозначено, где будут располагаться розетки, выключатели, светильники и стационарное оборудование. Такая детализация необходима для точного расчёта нагрузок. Только зная точное расположение и мощность каждого прибора, инженер может подобрать правильные типы и сечения кабелей, а также определить номиналы защитной автоматики.

Разделение потребителей на группы: логика и безопасность

На стадии проектирования все электроприёмники в доме делятся на группы. Это делается для того, чтобы в случае аварии без света осталась только небольшая часть дома, а не всё здание целиком. Например, освещение первого этажа выделяется в одну группу, освещение второго – в другую. Розетки в жилых комнатах могут быть объединены, а вот для кухни с её мощной техникой часто прокладывают отдельные линии.

Существует строгое правило: приборы с высокой мощностью должны запитываться индивидуальными линиями напрямую от распределительного щитка. К таким потребителям относятся холодильник, электроплита и духовой шкаф, стиральная машина, проточный водонагреватель и система тёплых полов. Для каждой из этих позиций прокладывается свой кабель, и на каждую устанавливается отдельный автомат защиты. Такой подход гарантирует, что выход из строя, например, стиральной машины не оставит без питания холодильник с продуктами. После того, как все группы сформированы, суммируется мощность потребителей в каждой из них, добавляется запас в 30%, и на основе полученных цифр выбираются автоматические выключатели и устройства защитного отключения.

Заземление: невидимая, но критически важная защита

Заземление – это элемент системы безопасности, который срабатывает тогда, когда основная защита дала сбой. Его задача – отвести опасный ток в землю при повреждении изоляции и появлении напряжения на корпусе прибора. Если заземление отсутствует, человек, коснувшись такого корпуса, сам становится проводником, через который ток уходит в землю. При наличии исправного заземления ток выбирает путь наименьшего сопротивления – металлический проводник, уходящий в грунт.

Конструктивно контур заземления делается так: снаружи здания, в грунт заглубляются один длинный или несколько коротких металлических стержней. Если стержней несколько, их надёжно соединяют между собой металлической шиной – получается замкнутый контур. От этого контура шина заводится в дом и подключается к главной заземляющей шине в щитке.

Важнейшее условие: вся современная проводка в доме должна выполняться трёхжильным кабелем, где одна из жил (жёлто-зелёного цвета) предназначена именно для земли. После монтажа контура обязательна проверка его параметров специальными приборами – сопротивление растеканию тока должно строго соответствовать техническим стандартам, поэтому эти работы также нужно доверять специалистам.

Однофазное или трёхфазное подключение: выбор за Вами

Перед началом работ необходимо определиться с типом вводной сети. В старых посёлках и деревнях чаще всего используется однофазное подключение на 230 Вольт с выделенной мощностью не более 10 киловатт. Плюс такой системы в простоте и относительно невысокой стоимости кабелей и оборудования. Но её минус очевиден: Вы не сможете одновременно питать несколько мощных приборов. Если у Вас электрическое отопление, сауна и станки в мастерской, однофазная сеть с лимитом в 10 кВт просто не выдержит нагрузки.

Современные коттеджные посёлки обычно проектируются под трёхфазное подключение 380 Вольт. Выделенная мощность в этом случае может составлять 15 киловатт и более, распределённых по трём фазам. Главное достоинство трёхфазной сети в её гибкости. Вы можете равномерно распределить нагрузку: например, посадить все розетки и освещение жилой зоны на первую фазу, мощную кухонную технику – на вторую, а мастерскую и насосное оборудование – на третью. Это исключает перегрузку одной линии и просадки напряжения при включении того или иного прибора. Кроме того, появляется возможность подключать специальное оборудование, рассчитанное на 380 Вольт.

Однако за универсальность приходится платить. Трёхфазная система требует более сложного и дорогого щита с многополюсными автоматами, трёхфазного счётчика, а также специальных аппаратов защиты, таких как трёхфазный стабилизатор. Поэтому выбор должен быть экономически обоснован: если в доме нет мощных потребителей, переплачивать за три фазы не имеет смысла.

Расчёт сечения кабелей: точный подход

Выбор сечения кабеля – это не вопрос «на глаз», а строгий инженерный расчёт. Сечение измеряется в квадратных миллиметрах и показывает, какой ток способен пропустить проводник без перегрева. Ошибка здесь ведёт к печальным последствиям: слишком тонкий кабель будет греться, плавить изоляцию и может стать причиной пожара.

Для точного подбора нужно учитывать три параметра. Первый – это суммарная мощность приборов, подключённых к линии. Второй – сила тока в амперах, которая напрямую зависит от мощности. И третий – длина кабеля: чем длиннее трасса, тем больше потери напряжения, и для компенсации этих потерь сечение приходится увеличивать. Профессионалы пользуются специальными таблицами из ПУЭ или ГОСТа. Для ориентира можно привести бытовые примеры: для питания точечных светильников достаточно медного кабеля сечением 0,5-1,5 мм², для розеточных групп, к которым могут подключаться пылесосы или обогреватели, используют кабель 2,5 мм², а для мощных электроплит и варочных панелей потребуется кабель 4 или даже 6 мм².

Начинка электрощита: обязательные компоненты

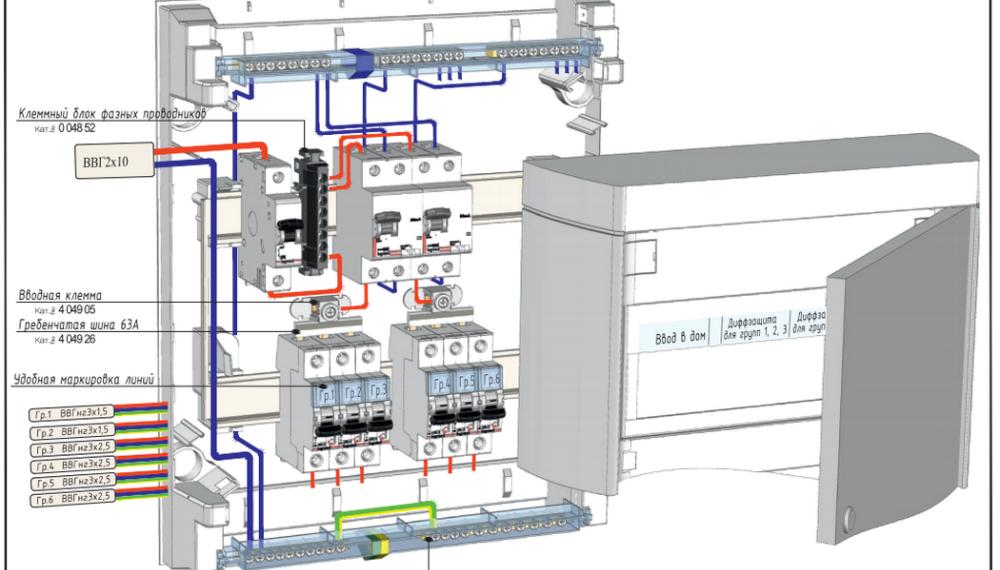

Сердцем любой системы электроснабжения является распределительный щит. Его наполнение должно быть тщательно продумано. Рассмотрим обязательные элементы, без которых эксплуатация сети будет либо невозможна, либо смертельно опасна.

Ввод питающего кабеля всегда заводится на выключатель нагрузки. Этот аппарат позволяет обесточить весь дом для проведения работ или в экстренной ситуации, причём делает это под нагрузкой, не боясь искрения. Для однофазной сети используется однополюсный выключатель (1P), для трёхфазной – двух-, трёх- или четырёхполюсный, в зависимости от типа проводки.

Следом за вводным автоматом устанавливается электрический счётчик, фиксирующий расход электроэнергии. После счётчика монтируется главное защитное устройство – УЗО или дифференциальный выключатель. В небольших системах может стоять одно общее УЗО, но более надёжна схема с несколькими устройствами на отдельных группах. Важно понимать разницу в типах УЗО. Устройства типа AC предназначены для защиты простых линий с лампами накаливания, обычными розетками и конвекторами. А вот для стиральных и посудомоечных машин, электроплит и другой техники с электронным управлением (приборы класса I) требуется УЗО типа А. Оно способно распознавать не только переменный, но и пульсирующий постоянный ток утечки, который часто возникает в блоках питания современной техники.

И, наконец, автоматические выключатели. Они защищают проводку от короткого замыкания и перегрузки. Автомат подбирается строго под сечение кабеля, который идёт после него. Например, кабель сечением 1,5 мм² защищают автоматом на 10 Ампер – этого достаточно для линий освещения. Кабель сечением 2,5 мм² требует автомата на 16 Ампер и используется для розеточных групп. Как рассчитать номинал автомата для конкретного прибора? Допустим, у вас есть электроплита мощностью 3,5 кВт. Делим мощность в ваттах на напряжение сети: 3500 Вт / 230 В = 15,22 А. Ближайший стандартный номинал автомата в большую сторону – 16 Ампер, что и будет правильным выбором для данного потребителя при условии, что кабель проложен с соответствующим запасом.

Соблюдение всех этих правил и рекомендаций при проектировании и монтаже гарантирует, что электроснабжение вашего частного дома будет безопасным, надёжным и прослужит долгие годы без аварий и сбоев.
