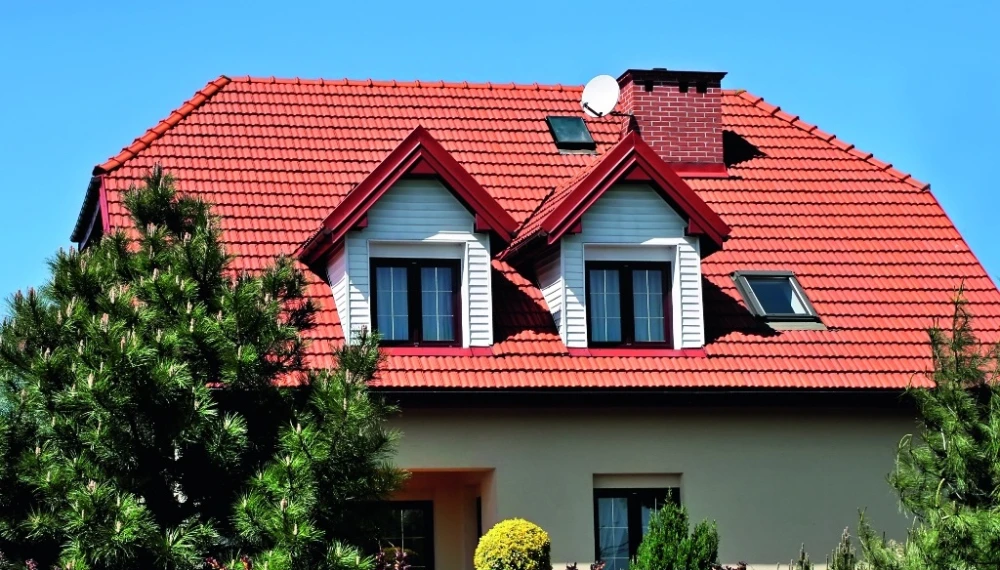

Рекомендации по полноценной надстройке на скате крыши, которую часто путают с мансардным окном

Она отличается наличием вертикальной фасадной части с собственным остеклением. Такое решение увеличивает полезный объём мансарды, так как собственная крыша люкарны всегда расположена выше основного ската. Однако с точки зрения строительной физики и технологии монтажа это один из самых сложных узлов кровли. Сооружение люкарны требует детальной проработки сопряжений, усиления стропильной системы и строгого соблюдения принципов паро- и гидроизоляции.

Несущий каркас и разрыв стропильной системы

Ширина люкарны обычно перекрывает несколько межстропильных пролётов, что неминуемо приводит к разрыву основной стропильной системы. Крыша в этом месте теряет жёсткость, поэтому усиление конструкции – не рекомендация, а обязательное условие. Проектная организация выбирает метод усиления на основе расчёта длины ската, угла его наклона, снеговой нагрузки и массы самой люкарны.

Наиболее распространённый приём – установка дополнительных вертикальных стоек, которые передают нагрузку от люкарны на несущие стены или нижние прогоны. Но если планировка мансарды не позволяет загромождать пространство стойками, применяются безопорные усиленные прогоны. Речь идёт о сдвоенных стропильных ногах или балках из клеёной древесины. Именно на них опирают боковые стены люкарны.

Важно помнить: стены люкарны почти всегда выполняются в виде деревянного каркаса из брусьев, который жёстко крепится к усиленным элементам основной стропильной конструкции.

Термоизоляция: проблема примыканий

Заполнение каркаса стен люкарны утеплителем, как правило, ведётся плитами из каменного или стеклянного волокна. Их укладывают враспор между элементами каркаса. Но именно в местах примыкания этого каркаса к стропилам возникает узел, который специалисты считают аварийно-опасным. Здесь приходится использовать подрезанные плиты, и даже при идеальной подрезке не исключены зазоры между утеплителем и деревом. Через эти микрощели зимой уходит тепло, стены люкарны промерзают.

В поисках выхода некоторые проектировщики рассматривают напыляемый пенополиуретан или задуваемую эковату. Эти материалы действительно создают сплошной бесшовный слой. Однако их применение на локальном участке – только для стен люкарны – экономически неоправданно, если основная крыша утеплена стандартными волокнистыми плитами. Приходится мириться с ручной подгонкой, требуя от монтажников максимального уплотнения каждого стыка.

Пароизоляция: только проклейка, никаких скоб

Создание пароизоляционного барьера внутри мансарды – это зона, где мелочей не бывает. Плёночное полотно фиксируется к стропилам скобами или гвоздями, но это только черновое крепление.

Главное правило: все швы и стыки пароизоляции должны быть герметизированы. И здесь выбор материала зависит от типа поверхности. К гладким основаниям (например, ламинированная фанера или оцилиндрованное бревно) плёнку приклеивают на двусторонние ленты. А вот к шероховатым поверхностям, к которым относится нестроганая древесина, ленты не прилепятся должным образом. В этом случае применяются только специальные клеи или пасты. Их наносят сплошной полосой, а уже сверху прижимают край пароизоляционной мембраны. Нахлёст полотен друг на друга обязан составлять не менее 100 мм, и каждый такой нахлёст тоже проклеивается.

Вентиляция крыши люкарны: два контура обрешётки

Крыша люкарны, как и основная кровля, нуждается в притоке воздуха для удаления конденсата из утеплителя. Простой продух через карнизный свес здесь часто неэффективен из-за сложной геометрии. Чтобы гарантированно обеспечить движение воздуха, в большинстве случаев устраивают два контура контробрешётки. Первый контур из брусков монтируют перпендикулярно карнизному свесу, а второй – параллельно ему. Такая перекрёстная схема позволяет воздуху свободно заходить под кровлю как со стороны карниза, так и со стороны фронтона люкарны.

Для вытяжки можно использовать вентилируемый конёк на самой люкарне. Если же форма крыши не позволяет сделать конёк вентилируемым, воздушный поток направляют в скат основной крыши, откуда он удаляется через общий конёк дома. Для этого вентзазоры крыши люкарны объединяют с вентзазорами основной крыши. Ещё один вариант – установка скатных вентэлементов (аэраторов) в верхней части скатов люкарны. Они работают как точечные вытяжки.

Выбор конкретной схемы зависит от уклона и длины ската, но ключевое требование неизменно: линия контробрешётки не должна быть замкнутой. Нужно предусмотреть разрывы в брусках, чтобы воздух беспрепятственно перетекал из одного межстропильного пролёта в другой.

Гидроветрозащита и внешняя отделка

Со стороны улицы теплоизоляционный пирог накрывается гидроветрозащитной мембраной. Её фиксируют к стропилам скобами или гвоздями с контробрешёткой сверху. Толщина брусков контробрешётки задаёт вентиляционный зазор: его величина должна быть в пределах от 30 до 50 мм. Меньший зазор не обеспечит достаточного оттока влаги, больший – ослабит крепление кровельного материала.

Сами стены люкарны снаружи отделываются после установки подконструкции. Но гораздо сложнее обстоит дело с вентиляцией полости в этих стенах. Вариант решения – соединить вертикальные вентканалы в стенах люкарны с вентканалами ската основной крыши, расположенного под люкарной. Параллельно их соединяют с вентканалами, сформированными в крыше самой люкарны. Тогда воздух заходит под кровлю на свесе карниза, проходит по всем полостям и удаляется через конёк. Если люкарна совсем маленькая, а в мансарде нет душевой или бани, некоторые эксперты допускают отказ от вентиляции при условии создания идеального паробарьера и сплошного утепления. Но это рискованное решение для регионов с высокой влажностью.

Ендовы и снеговые мешки: зоны протечек

Самая критическая точка всей конструкции – это место, где сходятся ендова, образованная скатом люкарны, и карнизный свес этого ската. Недобросовестные монтажники часто экономят здесь на проклейке нахлёстов гидроветрозащитной плёнки, нарушают технологию устройства ендовы или некачественно подшивают свес. Зимой в этом месте гарантированно вырастает снеговой мешок. Во время оттепели возникает опасность капиллярного подъёма талой воды прямо под кровельное покрытие. Единственная защита от этого – правильное выполнение подкладки под ендову и абсолютная герметизация всех стыков планок.

Если крыша люкарны двускатная, то на стыке со скатом здания образуются сразу две ендовы. Здесь нужно обеспечить герметичность в трёх зонах: в самой ендове, в месте стыка нижнего края ендовы со скатом основной крыши и в зоне примыкания кровли к стенам люкарны. Для последнего узла в зависимости от типа материала применяются разные решения. Для цементно-песчаной или керамической черепицы используют желобки из окрашенного алюминия или оцинкованной стали, гофрированные ленты из свинца или алюминия, а также прижимные планки особого профиля.

Выбор кровельного материала для люкарны

Крыша люкарны может быть покрыта тем же материалом, что и основной скат, или другим – по замыслу архитектора. Но при выборе нужно учитывать технологические ограничения. Сложнее всего обустраивать люкарны крупноформатными или высокопрофильными материалами: обычной и композитной металлочерепицей, волнистыми битумными или асбестоцементными листами. Гнуть их по сложным поверхностям проблематично, а обрезка приводит к большому количеству отходов.

Удобнее использовать покрытия, укладываемые фальцевым способом: медь или цинк-титан. Эти пластичные металлы легко принимают форму любой ендовы. Также хорошо себя показывают низкопрофильные или плоские штучные материалы. Речь идёт о керамической черепице типа «бобровый хвост», о сланце, о гибкой битумной черепице и о штучных медных элементах (ромбах или прямоугольниках). Они позволяют аккуратно обойти сложные криволинейные поверхности люкарны, включая такие архитектурные формы, как «летучая мышь» или «бычий глаз».

Когда на одной крыше планируется несколько люкарен, расположенных близко друг к другу, между ними обязательно образуются большие снеговые карманы. Риск капиллярного подсоса воды в местах примыканий возрастает многократно. В такой ситуации проектировщики часто советуют рассмотреть альтернативу: вместо двух маленьких люкарен установить одно широкое слуховое окно или скомбинировать несколько мансардных окон. Мансардные окна монтируются на крышах с уклоном от 15 до 90 градусов, комплектуются готовыми окладами под конкретный тип кровли и не требуют разрыва стропил на всём протяжении ската. Но это уже совсем другая история, выбор между эстетикой люкарны и технологичностью мансардного окна застройщику предстоит сделать самостоятельно.
