Молниезащита для вашего дома

Оценка риска удара молнии в здании

Процедура определения риска молнии сложна и должна выполняться специалистом. Однако есть некоторые общие факторы, которые делают ваш дом более уязвимым для прямых молний и их ужасных последствий.

В первую очередь:

• Поблизости нет других высотных зданий (домов, деревьев);
• Дом расположен на возвышенности;
• Высота постройки превышает 10 метров;
• Один из размеров проекции здания больше 20-ти метров;
• Дом расположен в районе с большим количеством штормовых дней в году;
• Покрытие крыши или стен выполнено из горючих материалов (повышенная опасность возгорания).

Практически все здания подвержены перенапряжениям. Перенапряжения могут быть вызваны ударами молнии.

Наиболее чувствительны к перенапряжениям электронные устройства – компьютеры, телевизоры, регуляторы отопительных котлов и так далее. В современных домах таких устройств много.

Установка молниезащиты. Составные части молниезащиты

Удар молнии в доме без системы молниезащиты может иметь очень серьёзные последствия: пожар, трещины на стенах, повреждение изоляции фундамента.

В таких случаях электричество течёт с крыши на фундамент, а оттуда на землю, когда ударяет молния. Путь тока может быть довольно извилистым, поскольку он течёт там, где сопротивление наименьшее, а материалы наименее устойчивы к проколам.

Система молниезащиты создана для создания пути прохождения тока молнии с очень низким сопротивлением – от крыши до земли. Они сделаны из металла (обычно из стали) – хорошего проводника, молниеотвода, заземляющего провода и заземляющего электрода. Благодаря тому, что молниеотвод хорошо проводит электричество, он протекает в нем, не причиняя повреждений и отдавая свою энергию земле.

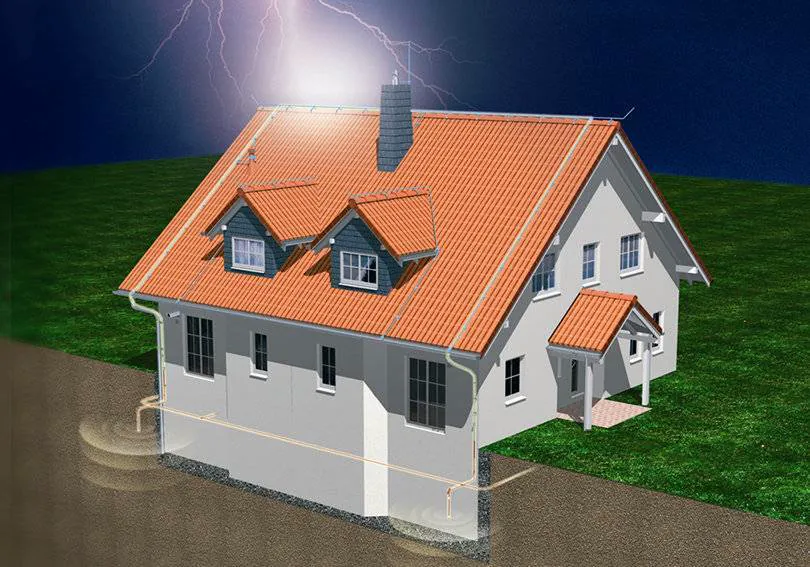

Классическая система молниезащиты состоит из:

• Горизонтальных молниеотводов;
• Водосточных труб, которые соединяют выводы с заземляющим электродом;
• Заземляющего электрода – стальной полосы или стержней, заделанных в землю, которые позволяют энергии разряда рассеиваться в земле.
• Воздушных штырей и напорных труб.

Минимальный диаметр проводов для штырей и разрядных проводов – 8 мм. Провода надёжно прикреплены к земле, так как энергия разряда может сломать кронштейны. Воздушные штыри также защищают дымоходы, антенны и другие элементы, размещённые на крыше.

Кроме того, металлические детали, проходящие поблизости, должны быть подключены к водопроводным и сливным трубам. Без такого уравнивания потенциалов происходит повреждение и возгорание.

На данный момент дренажные трубы выполняются с прокладками в точках соединения.

Стоит отметить то, что сливная труба должна находиться на расстоянии не менее -х2 метров от входа в здание.

Естественные финты

Допускается использование металлических листов толщиной не менее 0,5 мм в качестве молниеприемников.

Качество звонка. Все соединения элементов схемы – в данном случае покрытия - должны обеспечивать надёжную проводку тока («гальваническую целостность»). Выполнение этого условия весьма сомнительно в случае металлической черепицы в листах, уложенных внахлёст и покрытых пластиковым покрытием.

Однако следует отметить, что одно лишь наличие защитных покрытий не исключает использования листового металла в качестве шипа.

Использование листового металла толщиной 0,5 мм допускается только при:

• Прорывах (перфорации) в месте удара молнии в металлический лист;
• Под металлическим листом нет легковоспламеняющихся материалов. Риск возгорания деревянных элементов может быть самым разным.

В результате, если лист должен функционировать как естественное соединение с воздухом и, в то же время, быть устойчивым к перфорации и не увеличивать риск возгорания, его минимальная толщина составляет 4 мм.

Есть такие методы изготовления заземляющих электродов, как:

1. Фундамент, то есть стальная полоса или стержень внизу ленточного фундамента. В данном случае не требуется дополнительных земляных работ, и достаточно использовать обычную сталь без защитных покрытий, и в то же время очень прочную, потому что она закреплена слоем бетона.

Заземляющие стержни должны быть соединены сваркой или привинчены с помощью винтовых зажимов. Обвязка провода недостаточна.

Стоит обратить внимание на то, что некоторые типы изоляции фундамента могут значительно ухудшить способность заземляющего электрода фундамента уходить в землю:

• Если вся опора, в том числе снизу, покрыта пенополистиролом (XPS), заземляющий электрод фундамента будет совершенно неэффективным;
• Если фундамент покрыт теплоизоляцией снаружи и изнутри, имея только контакт между низом ленточного фундамента и землёй, заземляющий электрод может выйти из строя;
• Если плёнка размещена под ленточным фундаментом и на стене фундамента.

2. Окантовка – в виде замкнутого кольца из стальной полосы, уложенной вокруг здания на расстоянии 1 метр от неё и углублённой в землю на 60-80 см. Однако, такой тип заземляющего электрода подвержен коррозии.

3. Вертикальные, то есть стальные стержни, вбитые в землю. Это самый простой в использовании заземляющий электрод в существующем доме. Однако вертикальные заземляющие электроды подвержены коррозии.

Ограничители перенапряжения

Для эффективной работы ОПН необходимо хорошее заземление. В противном случае устанавливать их бессмысленно.

Ограничители делятся на несколько классов, обозначаемых буквами или римскими цифрами.

У каждого свои правила относительно места установки и области применения:

• Б (I) – в суставе; в зданиях, питаемых от воздушной сети, и от кабельной сети, если в здании установлена система молниезащиты;
• С (II) - в распределительном устройстве на расстоянии не менее 10-ти метров от ограничителя класса В или в разъёме, если здание питается от кабельной линии и отсутствует система молниезащиты;
• D (III) - непосредственно перед защищаемым устройством. Наиболее распространены специальные удлинители (сетевые фильтры).

Очень популярны ограничители перенапряжения класса B + C, которые можно установить в распределительный щит.

Ограничители перенапряжения – не единственный способ уменьшить их тяжёлые последствия. Все металлические трубопроводы и кабель электросети должны вводиться в здание в одном месте.

Обеспечение системы молниезащиты

Стоимость системы молниезащиты для среднего частного дома составляет 2.500-5.000 рублей, без учёта цены работ.

Ограничители перенапряжения со сборкой будут стоить 1.000 рублей. Это устройства, которые подвергаются очень высоким нагрузкам, и их качество должно гарантировать надёжность.

Стоимость 3.500-6.000 рублей – это не совсем дорого, учитывая ущерб, который может быть нанесён ударом молнии или перенапряжением.

Кроме того, стоит помнить, что даже самая качественная установка не обеспечивает 100% защиты.

Страхование жилья может показаться альтернативой молниезащите. Однако условия страхования обычно таковы, что страхование покрывает только пожар, вызванный молнией или повреждение конструкции здания – разрушение оборудования – это только вариант за дополнительную плату.
