Как работают системы видеонаблюдения

Видеокамера является главным элементом любой системы видеонаблюдения. От понимания её возможностей и правильного выбора зависит безопасность вашего дома!

Обсуждение: 1
6708

Независимо от назначения системы видеонаблюдения, а также от состава и функциональных особенностей компонентов, принцип её работы почти всегда одинаков. Если говорить упрощённо, то он заключается в том, что видеокамеры и звукозаписывающие устройства фиксируют информацию на подконтрольной территории и передают её параллельно на запоминающее устройство и на видеомонитор, контролируемый оператором. Запоминающее устройство преобразует видеоинформацию в формат, наиболее удобный для хранения, и, собственно, архивирует и запоминает данные.



Виды систем видеонаблюдения

Системы видеоконтроля подразделяются на аналоговые и цифровые. Суть работы первых заключается в следующем. Световой сигнал через оптические линзы объектива поступает на фоточувствительный элемент (ПЗС- или КМОП-матрицу), преобразуется в видеосигнал и по коаксиальным кабелям передаётся параллельно на аналоговое записывающее устройство (видеомагнитофон) и на монитор оператору видеонаблюдения. Информация записывается на аналоговые носители (видеокассеты) в формате VHS.

В цифровой системе видеонаблюдения аналоговый видеосигнал с выхода матрицы поступает на встроенный шифратор (кодер), где преобразуется в цифровой. Это позволяет осуществить сжатие сигнала, обеспечить его беспроводную передачу, хранение на цифровых носителях информации, запись в память компьютера и обработку специальным программным обеспечением.

Основными достоинствами цифровых видеосистем наблюдения являются чёткость изображения в сложных режимах работы (съёмка в ночное время суток, съёмка двигающихся объектов и так далее), простота управления, удобство хранения информации и возможность сопряжения с остальными системами, контролирующими безопасность объекта. У аналоговых систем видеонаблюдения можно отметить одно преимущество – более низкую цену, чем у цифровых.



Видеокамера – основной элемент любой системы видеоконтроля

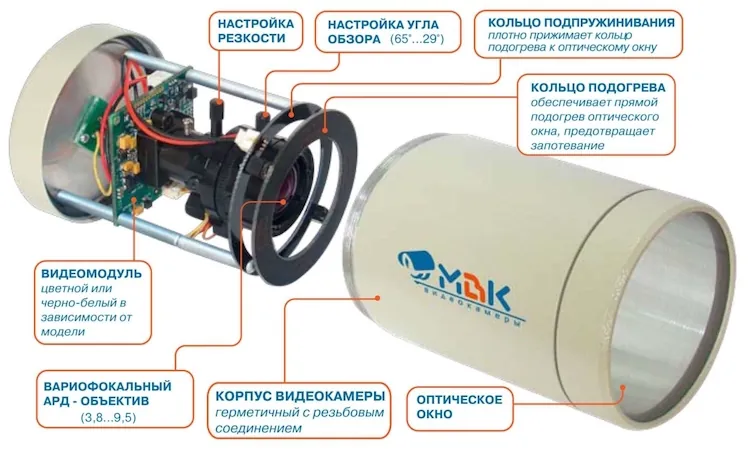

Современная камера видеонаблюдения представляет собой сложное комплексное устройство и включает себя несколько основных компонентов, краткое описание которых приведено ниже.

Объектив – это линзовая система, фокусирующая световой поток на светочувствительной матрице. Качество формируемого изображения зависит от фокуса и глубины резкости объектива. Для более качественной цветопередачи над матрицей монтируется система инфракрасных оптических фильтров. По фокусному расстоянию камеры делятся на многофокальные (с постоянным фокусом), вариофокальные (фокус меняется вручную) и трансфокальные (с дистанционно изменяющимся фокусом).

Светочувствительная матрица – это фотоприёмник, который преобразует световой поток в электрический сигнал. От размера матрицы зависит угол обзора камеры.

Устройство обработки сигнала осуществляет дискретизацию видеосигнала, обрабатывает его в режиме реального времени и передаёт изображение на видеомонитор (в цифровых системах видеонаблюдения).

Устройство сжатия (в IP-камерах) сжимает цифровой сигнал до форматов, удобных для хранения и обработки (MPEG, JPEG и так далее).



Интеграция с сетью

В современных видеокамерах, как правило, используется вмонтированный микрофон, но в некоторых случаях его устанавливают отдельно, потому что оптимальные места расположения устройств для фиксации видео- и звуковой информации иногда различаются.

Сетевой интерфейс представляет собой контроллер, который подключает камеру к интернету, он предназначен для соединения интернет-видеокамеры с локальной сетью.

Беспроводной интерфейс предназначен для автономной работы видеокамеры с использованием технологии Wi-Fi. В таких камерах имеются встроенный интернет-сервер и готовое программное обеспечение для браузеров, поэтому нет необходимости в соединении с компьютером и внешним видеосервером.

Оперативное запоминающее устройство (ОЗУ) предназначено для записи и хранения временно используемой информации.

Для улучшения качества видеонаблюдения в тёмное (ночное) время и (или) при недостаточной освещённости в камерах используется встроенное устройство инфракрасной подсветки.

Монохромные видеокамеры обладают лучшей чувствительностью и разрешающей способностью, чем цветные, потому что в последних перед матрицей создаются специальные цветовые фильтры, в результате чего число её ячеек уменьшается в три раза. Поэтому чёрно-белая картинка имеет лучшую чёткость и контрастность по сравнению с цветной. Но иногда для полной идентификации необходима передача цвета объекта (предметов одежды, волос, транспортных средств и так далее).

В этой ситуации возможно компромиссное решение, а именно использование камер с функцией «день / ночь»: в условиях низкой освещённости при помощи инфракрасной подсветки они позволяют получить видеоизображение хорошей чёткости и контрастности, а в дневное время дают возможность цветовой идентификации объекта.
